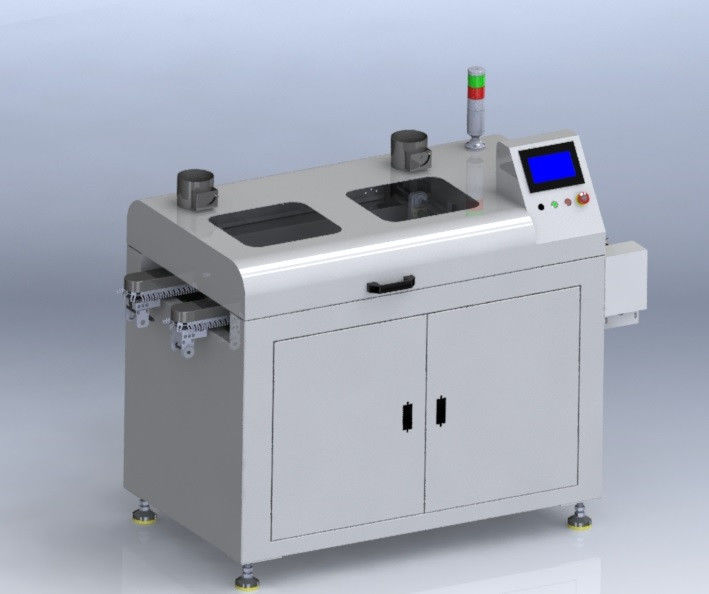

Ys-350 σε απευθείας σύνδεση μηχανή βουρτσών PCBA ενιαία πλαισιωμένη

Περιγράφει τις κύριες παραμέτρους της συσκευής

Διαδικασία καθαρισμού εξοπλισμού

Καθαρισμός του υγρού συστήματος διήθησης κυκλοφορίας (αυτόματο ξαναγέμισμα κυκλοφορίας)

Ράγα που μεταβιβάζει το μηχανισμό

1. Τρόπος ρύθμισης πλάτους διαδρομής: Χειρωνακτική ταχύτητα ρύθμισης ροδών της τροχιάς 0.05~2.0m/min (stepless μετάδοση)
2. Πλάτος Max.50-350MM ρύθμισης διαδρομής
3. Ύψος της τροχιάς 900mm±50mm

Καθαρίζοντας σύστημα βουρτσών

1. Υλικό βουρτσών: μαλακή μαύρη βούρτσα, αντιστατική βούρτσα

2. Ταχύτητα αξόνων: 0~500RPM/MIN (stepless κανονισμός ταχύτητας)

3. Μπροστινό μέρος 2 δίσκος φ350mm κυλίνδρων φ90*350L+ βουρτσών άξονων

4. Πίσω τέλος 1 δίσκος φ350mm κυλίνδρων φ90*350L+ βουρτσών άξονων

Ανελκυστήρας και πτώση βουρτσών

1. Ανύψωση στην ίδια πλατφόρμα: οι μπροστινό και πίσω μέρος περιοχές της χειρωνακτικής ρόδας ρυθμίζονται χωριστά

2. Συγχρονισμός και στις δύο άκρες: Οι αριστερές και δεξιές άκρες συνδέονται συγχρόνως με μια αλυσίδα

3. Ύψος ανύψωσης: 0~50mm

Αυτόματο υγρό ξαναγέμισμα επιπέδων

1. Αυτόματο ξαναγέμισμα: αυτόματο ξαναγέμισμα του καθαρισμού του υγρού σύμφωνα με τη ρύθμιση

2. Αυτόματη χρήση κύκλων: σύμφωνα με τον καθορισμένο χρόνο, κύκλος για να ενημερώσει το διαλύτη στην καθαρίζοντας δεξαμενή, καθαριστικό δεξαμενών πίσω στην υγρή δεξαμενή αποθήκευσης για να μειώσει το ποσό διαλύτη

Χαρακτηριστικά παραμέτρου εξοπλισμού

1. αυτόματος τρόπος καθαρισμού: ο μετάδοσης διαδρομής νυχιών αλυσίδων ομαλού και αποδοτικού, αυτόματου καθαρισμός, τρίψιμο Καμία υλική εφεδρεία, εκτός από την ενέργεια

2. Ολόκληρη η διαδικασία μπορεί να δει: το καθαρίζοντας δωμάτιο είναι εξοπλισμένο με ένα οπτικό παράθυρο για να παρατηρήσει ολόκληρη τη διαδικασία καθαρισμού

3. το πρακτικότερο σχέδιο τριψίματος: ο συνδυασμός κυλώντας βούρτσας και βούρτσα δίσκων, κυλώντας βούρτσας και δίσκου μπορεί να είναι αποσπάσιμος Την κατεύθυνση της λειτουργίας μπορεί να αλλάξουν για να λύσει εντελώς την τυφλή περιοχή καθαρισμού

4. περιεκτικό καθαρίζοντας σύστημα: χημικός καθαρισμός, για το υπόλοιπο κολοφώνιο επιφάνειας συγκόλλησης SMT PCBA, τις χάντρες κασσίτερου, την υδροδιαλυτή ροή, την κόλλα ύλης συγκολλήσεως και άλλους οργανικούς και ανόργανους ρύπους λεπτομερώς και αποτελεσματικά που καθαρίζονται

5. του χωριού ποιότητα ατράκτων: ολόκληρη η άτρακτος, το κοχύλι που χρησιμοποιούν την κρύα ψεκάζοντας σκόνη πιάτων, παραγωγής ανοξείδωτου συστημάτων πλυσίματος αλκαλικό και άλλο καθαριστικό της όξινης αντίστασης,

6. ο καθαρισμός της ενσωματωμένης συσκευής φίλτρων μπορεί να πραγματοποιήσει τη διαλυτική ανακύκλωση, να μειώσει το ποσό διαλύτη

8. Χαμηλότερη λειτουργική δαπάνη: χαμηλότερο κόστος επένδυσης εξοπλισμού, εντοπισμένη υπηρεσία, ομάδα και ικανοποιητικός ανεφοδιασμός των ανταλλακτικών.

7. Στατικές απαιτήσεις ESD: λιγότερο από 100V, και καλύψτε τις απαιτήσεις του ESD S20.20-2014, στερεό εμπόδιο με το κουμπί στάσεων έκτακτης ανάγκης, λειτουργία προστασίας διαρροής

Περιοχή εργασίας εξοπλισμού

1. Περιοχή καθαρισμού: Δύο ομάδες καθαρισμού, καθαρίζοντας υγρής δεξαμενής αποθήκευσης για την ανακύκλωση καθαριστικού αποθήκευσης, και υγρής διήθησης καθαρισμού, έλεγχος επιπέδων. Pre-cleaning υδραντλία: (1)

2. Υγρός όγκος δεξαμενών αποθήκευσης: ≤ 30L (1)

3. Υγρή προστασία επιπέδων: χαμηλός και πέρα από το όριο.

4. Περιοχή τριψίματος: Δύο περιοχές τριψίματος, τρίψιμο δίσκων 360 βαθμού για να αφαιρέσει τις επίμονες υπόλοιπες χάντρες και το ρύπο κασσίτερου. Η ταχύτητα βουρτσίσματος μπορεί να ρυθμιστεί, και οι διαφορετικές ταχύτητες μπορούν να ρυθμιστούν για τα διαφορετικά προϊόντα για να επιτύχουν την καλύτερη επίδραση βουρτσίσματος. Η πρώτη βούρτσα κυλίνδρων επιπέδων που καθαρίζει (μαύρη τρίχα χοίρων, αντιστατική), η ξηρά βούρτσα δεύτερων δίσκων επιπέδων (μαύρη τρίχα χοίρων, αντιστατική), η τρίτη βούρτσα κυλίνδρων επιπέδων που καθαρίζει (μαύρη τρίχα χοίρων, αντιστατική), η ξηρά βούρτσα τέταρτων δίσκων επιπέδων (μαύρη τρίχα χοίρων, αντιστατική).

5. Ζώνη ξήρανσης: Υπάρχει ένας ανεμιστήρας στο τέλος του πιάτου εξόδων για να ξεράνει PCBA

Πεδίο της εφαρμογής

Η αυτόματη καθαρίζοντας μηχανή ys-350 είναι μια ενέργεια - η αποταμίευση, προστασία του περιβάλλοντος, batch που καθαρίζει την ενσωματωμένη οικονομική μηχανή βουρτσών, μπορεί να ολοκληρώσει τον αυτόματο σε απευθείας σύνδεση καθαρισμό, στεγνώνοντας τη λειτουργία
α. κυρίως χρησιμοποιημένη για τον καθαρισμό ποικίλων προϊόντων επιστρώματος και των προϊόντων ακρίβειας υψηλών σημείων όπως στρατιωτικός, η αεροπορία, αεροδιαστημική ηλεκτρονική, ιατρική, αυτοκινητική νέα ενέργεια, αυτοκίνητο, μεγάλες ποσότητες του πίνακα PCBA, μπορεί αποτελεσματικά να καθαρίσει την υπόλοιπη επιφάνεια PCBA μετά από τη ροή rossine ένωσης, υδροδιαλυτή ροή, κανένας-που καθαρίζει τους οργανικούς και ανόργανους ρύπους κολλών ροής/ύλης συγκολλήσεως

b. Καθαρισμός της κόλλας ύλης συγκολλήσεως και της κόκκινης κόλλας του πίνακα PCB με τη φτωχή εκτύπωση.

Υπολογισμός της ικανότητας

1. Ταχύτητα μετάδοσης: 0.11.8m το /min διευθετήσιμο, συστημένος στην ταχύτητα σε 0.41.5m το /min

2. Σύμφωνα με: σύμφωνα με τον πίνακα 350mmX100mm, 1 ταχύτητα εργασίας m/min

3. Παραγωγή ανά ώρα: περίπου 600PCS/H (ταχύτητα/μήκος *60) Αυτή η παραγωγή είναι για την αναφορά μόνο, θέμα
στις πραγματικές συνθήκες)
