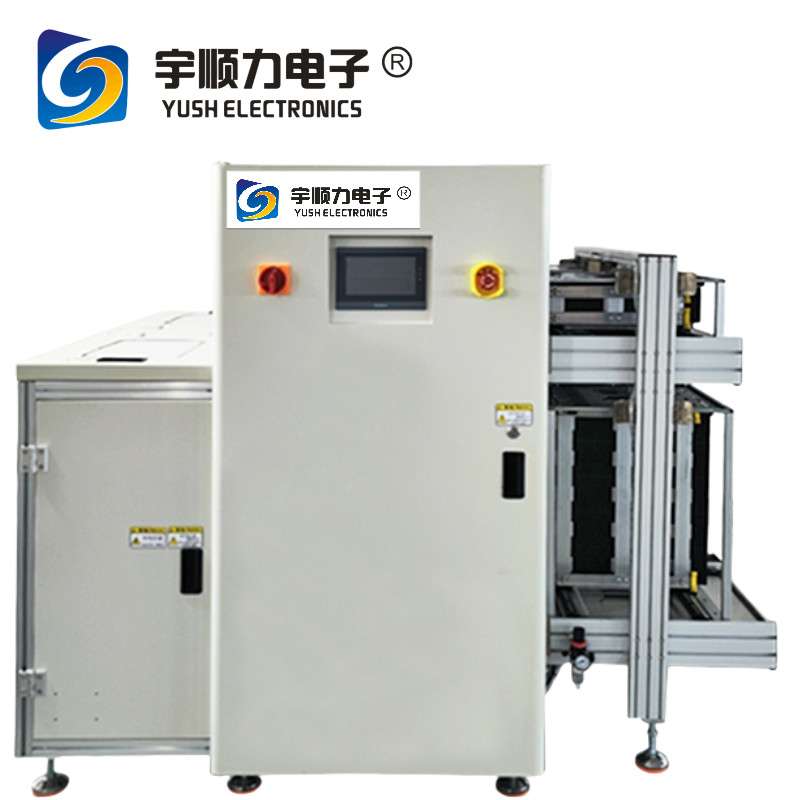

Υψηλής ποιότητας YSL-330 Διπλής τροχιάς Μεγάλης Απόδοσης Μεταφορτωτής Απορρόφησης Μεγέθους L1970*W1430*H1665mm

Εισαγωγή του προϊόντος:

Η διπλή γραμμή NG/OK-330 UNLOADER, που έχει προσαρμοστεί σχολαστικά από την Huidia, είναι μια επαγγελματική και καινοτόμη συσκευή χειρισμού υλικών για τις γραμμές παραγωγής SMT.Αναπτύχθηκε για να ανταποκριθεί στις απαιτήσεις των πελατών για υψηλότερη αποδοτικότητα παραγωγής, σπάει τους περιορισμούς των παραδοσιακών SMT συσκευών διπλής διαδρομής.

Ο εξοπλισμός αυτός διαθέτει ένα καινοτόμο σχεδιασμό με έναν κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας μηχανισμό μεταφοράς που προστίθεται σε μία από τις γραμμές.Αυτό όχι μόνο του επιτρέπει να υποστηρίξει την ταυτόχρονη επεξεργασία των 330mm πλάτους PCBs και στις δύο λωρίδες, η οποία είναι 32% ευρύτερη από τα πρότυπα της βιομηχανίας, αλλά επίσης βελτιώνει σημαντικά την ικανότητα επεξεργασίας της για πλακέτες κυκλωμάτων μεγαλύτερου μεγέθους.

Το ξεφορτωτήρι έρχεται με διπλή λειτουργία διαχωρισμού καλών και κακών σανίδων.και κάθε άνω στρώμα μπορεί να αποθηκεύσει 10 κακές σανίδες, με την αποτελεσματική υλοποίηση της διαβαθμισμένης συλλογής πλακών PCB και τη βελτίωση της ευκολίας και της αποτελεσματικότητας της διαχείρισης της παραγωγής.

Όσον αφορά τη λειτουργία και τον έλεγχο, χρησιμοποιεί μια οθόνη αφής που παράγεται από κοινού στην Ταϊβάν ως πίνακα ελέγχου λειτουργίας.Είναι τροφοδοτούμενο από ένα σύστημα Delta servo drive και εξοπλισμένο με ένα προγραμματιζόμενο ελεγκτή PLC της PanasonicΟ συνδυασμός αυτός επιτρέπει τον ακριβή έλεγχο της λειτουργίας του εξοπλισμού, επιτυγχάνοντας ακρίβεια θέσης ± 0,1 mm με ρύθμιση πολλαπλών διαστάσεων 10 - 50 mm,και διασφάλιση σταθερών και αξιόπιστων λειτουργιών εκφόρτωσης.

Πρόσθετα οφέλη του προϊόντος:

1Εξαιρετική συμβατότητα με μεγάλες πλακέτες PCB:Οι παραδοσιακές συσκευές διπλής τροχιάς SMT έχουν γενικά απόσταση τροχιάς 686 mm και μπορούν να υποστηρίξουν μόνο πλαίσια PCB με μέγιστο πλάτος 250 mm που περνούν ταυτόχρονα και από τις δύο γραμμέςΩστόσο, ο διπλός μας NG/OK-330 UNLOADER, μέσω του μοναδικού σχεδιασμού μεταφοράς του, μπορεί να υποστηρίξει πλαίσια PCB με πλάτος 330 mm που περνούν από τις δύο γραμμές ταυτόχρονα.ανταποκρίνεται στις ανάγκες των γραμμών παραγωγής SMT για πλακέτες κυκλωμάτων μεγαλύτερου μεγέθους και ξεπερνά κατά πολύ τους συναδέλφους της από άποψη συμβατότητας.

2.Αποτελεσματική λειτουργία ταξινόμησης και συλλογής: Ο εξοπλισμός διαθέτει ενσωματωμένη λειτουργία διπλής διαδρομής για τον διαχωρισμό καλών και κακών πλακών.Το διπλάσιο σχέδιο του κουτιού υλικού μπορεί να αποθηκεύσει καλά και κακά πλακάκια χωριστάΤο κατώτερο στρώμα μπορεί να αποθηκεύσει 50 καλές σανίδες το καθένα, και το ανώτερο στρώμα μπορεί να αποθηκεύσει 10 κακές σανίδες το καθένα.μειώνει τον χρόνο και τα λάθη της χειροκίνητης ταξινόμησης, και μπορεί να βελτιστοποιήσει καλύτερα τη διαδικασία παραγωγής σε σύγκριση με τα προϊόντα των ομοειδών.

3.Σταθερή και αξιόπιστη κίνηση και έλεγχος: Χρησιμοποιεί ένα κινητήρα εφοδιασμού Inovance για να οδηγήσει τη βίδα σφαίρας για να επιτύχει το βήμα προς βήμα ανύψωση του περιοδικού,και συνδυάζεται με προγραμματιζόμενο ελεγκτή PLC της PanasonicΗ χρήση βασικών εξαρτημάτων όπως τροφοδοσίες Mean Well και ρελέ Omron εξασφαλίζει περαιτέρω την αξιοπιστία και τη διάρκεια ζωής του εξοπλισμού,μείωση του κινδύνου βλάβης του εξοπλισμού και των δαπανών συντήρησης.

4.Υψηλότερη εμπειρία λειτουργίας:Το πάνελ ελέγχου λειτουργίας χρησιμοποιεί μια οθόνη αφής που παράγεται από κοινού στην Ταϊβάν, η οποία διαθέτει φιλική προς το χρήστη διεπαφή και είναι εύκολη στη λειτουργία.Οι χειριστές μπορούν εύκολα να ορίσουν τις παραμέτρους και να παρακολουθήσουν τον εξοπλισμό, βελτιώνοντας την αποτελεσματικότητα και την ακρίβεια της λειτουργίας και παρέχοντας στους χρήστες καλύτερη εμπειρία χρήσης.

Εφαρμογή

Ο διπλής γραμμής NG/OK-330 UNLOADER χρησιμοποιείται ευρέως σε διάφορες γραμμές παραγωγής SMT, ειδικά σε επιχειρήσεις ηλεκτρονικής κατασκευής που παράγουν μεγαλύτερα πλαίσια PCB.Σε τομείς όπως η ηλεκτρονική κατανάλωση, εξοπλισμού επικοινωνίας και βιομηχανικού ελέγχου, ο εξοπλισμός αυτός μπορεί να ολοκληρώσει αποτελεσματικά τις εργασίες εκφόρτωσης και ταξινόμησης,διασφάλιση της ομαλής λειτουργίας της γραμμής παραγωγής και βελτίωση της συνολικής αποδοτικότητας της παραγωγής και της ποιότητας του προϊόντοςΓια παράδειγμα, στην παραγωγή των μεγάλων κλίμακας μητρικών πλακών των διακομιστών και των κυκλωτικών πλακών των υψηλού επιπέδου σταθμών επικοινωνιών, τα πλεονεκτήματα της αποδεικνύονται πλήρως.παροχή ισχυρής στήριξης στις επιχειρήσεις για την ενίσχυση της ανταγωνιστικότητάς τους.

Ηλεκτρονική κατασκευή: Ιδανικό για την κατασκευή καταναλωτικών ηλεκτρονικών προϊόντων, αυτοκινητοβιομηχανικών ηλεκτρονικών προϊόντων και εξοπλισμού επικοινωνίας.

Διαχείριση PCB: εξορθολογίζει τον χειρισμό των PCB, ιδιαίτερα στο στάδιο συγκόλλησης μετά την επανεξέταση.

Βελτίωση της αποδοτικότητας: Μειώνει την ένταση της εργασίας και βελτιώνει τη σταθερότητα της παραγωγικής διαδικασίας.

ΥSL-330 Διπλή γραμμή εκφόρτωσης
