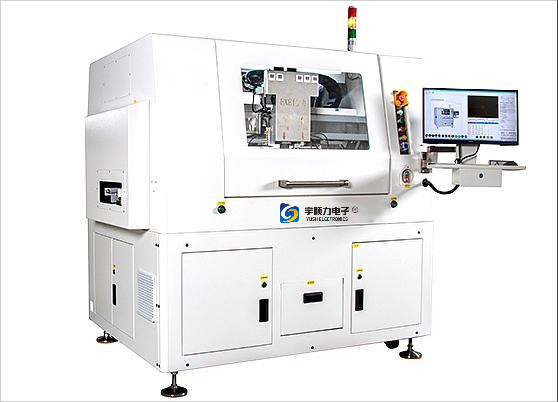

Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Jiangsu
Μάρκα: YUSH
Πιστοποίηση: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
Αριθμό μοντέλου: YVES SAINT LAURENT - 910LAT
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1
Τιμή: 1000
Συσκευασία λεπτομέρειες: η περίπτωση
Χρόνος παράδοσης: 3 ημέρες
Όροι πληρωμής: T/T, Paypal, δυτική ένωση, L/C, D/P.
Δυνατότητα προσφοράς: 300 σύνολα μήνα
X-$l*y επαναληπτική ακρίβεια: |
±0.01mm |
Τρόπος κίνησης XYZ: |
ΣΕΡΒΟ ΜΗΧΑΝΉ ΕΝΑΛΛΑΣΣΌΜΕΝΟΥ ΡΕΎΜΑΤΟΣ |
Ακρίβεια κοπής: |
±0,02 χλστ |
Λειτουργώντας σειρά του υπο--πιάτου: |
300mmx350mm |
Αριθμός αξόνων κίνησης: |
9 άξονες |
Κατανάλωση ενέργειας: |
3,5 KVA |
X-$l*y επαναληπτική ακρίβεια: |
±0.01mm |
Τρόπος κίνησης XYZ: |
ΣΕΡΒΟ ΜΗΧΑΝΉ ΕΝΑΛΛΑΣΣΌΜΕΝΟΥ ΡΕΎΜΑΤΟΣ |
Ακρίβεια κοπής: |
±0,02 χλστ |
Λειτουργώντας σειρά του υπο--πιάτου: |
300mmx350mm |
Αριθμός αξόνων κίνησης: |
9 άξονες |
Κατανάλωση ενέργειας: |
3,5 KVA |
Ενας.Βασικές Παράμετροι και Προδιαγραφές:
1. Εύρος εργασίας της υποπλάκας: 300mmx350mm
2. Λειτουργία κίνησης XYZ: σερβοκινητήρας εναλλασσόμενου ρεύματος
3. Αριθμός αξόνων κίνησης: 9 άξονες
4. Λειτουργία διδασκαλίας προγράμματος: έγχρωμη εικόνα ccd διαισθητική εισαγωγή διδασκαλίας
5. Διεπαφή λειτουργίας: διεπαφή λειτουργίας παραθύρου win7
6. Ανώτερη ισχύς κενού: 5hp, χαμηλότερη ισχύς συλλέκτη σκόνης: 3hp (επιλογή 5hp)
7. Άξονας κοπής sycotec (Γερμανία): max80000rpm (αυτόματη αλλαγή εργαλείου)
8. Ταχύτητα σερβομηχανισμού Xy ac: 0-1000mm/sec;z Ταχύτητα σερβομηχανισμού εναλλασσόμενου ρεύματος: 0-800mm/sec
10. Ακρίβεια επανάληψης Xy: ±0,01mm
11. Ακρίβεια κοπής: ±0,02mm
12. Ακρίβεια βαθμονόμησης κάμερας ccd: ±0,01mm
13. Τιμή τάσης πλάκας: 300uε κάτω
14.Διάμετρος εργαλείου: 0,8-2,3mm
15. Πάχος κοπής σανίδας Pcb: 0,2mm-6,0mm
16. Κύρια μηχανή και μηχανική και ηλεκτρική πίεση συλλογής σκόνης: 220v 1φ και 3φ
17. Κατανάλωση ρεύματος: 3,5kva
18. Πιστόλι στατικής εξάλειψης
19. Σύστημα όρασης: ψηφιακή κάμερα υψηλής ανάλυσης
20. Κινητήρας κίνησης: σερβοκινητήρας AC χωρίς ψήκτρες
21. Μηχανικός βραχίονας έλξης και απελευθέρωσης: αντιστατικό ακροφύσιο αναρρόφησης κενού
22. Τρόπος τροφοδοσίας: σιδηροδρομική μεταφορά
23. Τρόπος εκφόρτισης: ιμάντα μεταφοράς ή έξοδος οχήματος ή μεταφορά σιδηροτροχιάς
24. Λειτουργία μετατόπισης φορτίου: μετατόπιση φορτίου προσρόφησης ακροφυσίου αναρρόφησης κενού
25. Κατεύθυνση ροής: αριστερά → δεξιά
26. Αντίγραφο ασφαλείας προγράμματος: διεπαφή usb
27. Λειτουργία ελέγχου: ειδικός ελεγκτής
28 Μέγεθος ντουλαπιού συλλογής σκόνης: 640mm×785mm×1760mm(d×w×h)
29. Μέγεθος μηχανής: 2014mm×1230mm×1650mm(d×w×h)
30. Βάρος κύριας μηχανής + συλλέκτης σκόνης: 1000 kg
Δύο. Εισαγωγή στη διαμόρφωση της συσκευής
1.Δομή διπλού τραπεζιού εργασίας
Υιοθετήστε τη λειτουργία διπλής ράγας ολίσθησης και κυλίνδρου διπλής πλατφόρμας.Μπορεί να κόψει διαφορετικούς τύπους προϊόντων ταυτόχρονα και να μειώσει σημαντικά τον χρόνο αναμονής για τη λήψη και την τοποθέτηση των πιάτων.Ταυτόχρονα, μπορεί να αλλάξει τη διπλή πλατφόρμα σε μια μεγάλη μονή πλατφόρμα, να αυξήσει το μέγεθος εργασίας και να βελτιώσει σημαντικά την ευελιξία του εξοπλισμού.
2. Κάτω από τη δομή του άξονα κενού
Ο διαχωριστής πλακών κοπής σε απευθείας σύνδεση διπλής ατράκτου a.YSL-910LAT υιοθετεί τον εισαγόμενο άξονα υψηλής ταχύτητας στην σανίδα κοπής, μειώνει σημαντικά την πίεση κοπής, υψηλή ακρίβεια, μικρή αδράνεια, γρήγορη απόκριση.
β.Σύστημα ανίχνευσης φρεζαρίσματος, παρακολούθηση της κατάστασης φρεζαρίσματος σε πραγματικό χρόνο, αποτρέπει αποτελεσματικά το φαινόμενο της συνέχισης της λειτουργίας μετά την κοπή.
cΈνα νέο σύστημα όρασης, ομοιόμορφη πηγή δακτυλίου φωτός, με λειτουργία ρύθμισης φωτεινότητας, κάνει κάθε τύπο σημείου σήμανσης καλύτερη αναγνώριση, κατάλληλο για επικασσιτέρωση, επιχάλκωση, επιχρύσωση, ψεκασμό κασσίτερου και διάφορους τύπους PCB διαφορετικού χρώματος.Ολόκληρο το σύστημα είναι εξοπλισμένο με λειτουργία οπτικής αντιστάθμισης αντίστιξης.
3. Κάτω από τη δομή κενού
Σχεδιασμός στεγανοποίησης χοάνης, είσοδος αναρρόφησης υιοθετεί γωνία λοξοτομής 45 μοιρών, μειώνει τη σκόνη στο φαινόμενο της εσωτερικής δίνης.
4.Ειδικός ελεγκτής CNC
Ο ανεξάρτητος ειδικός ελεγκτής CNC ενσωματώνει το τμήμα ελέγχου, ο έλεγχος βρόχου έχει ισχυρή σταθερότητα, υψηλή ακρίβεια, γρήγορη μετάδοση απόκρισης και ισχυρή αντιπαρεμβολή
5.Συλλέκτης
