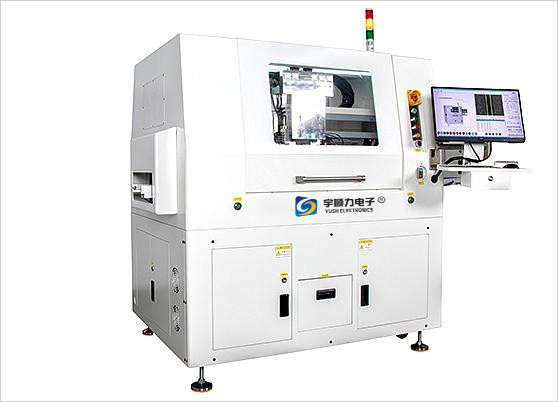

Ηλεκτρονική μηχανή δρομολογητή Pcb 7 Axes YSL-880AT με σερβοκινητήρα Ac

Ενας.Βασικές προδιαγραφές παραμέτρων:

1. Εύρος εργασίας της υποπλάκας: 300mmx350mm

2. Λειτουργία κίνησης XYZ: σερβοκινητήρας εναλλασσόμενου ρεύματος

3. Αριθμός αξόνων κίνησης: 7 άξονες

4. Λειτουργία διδασκαλίας προγράμματος: έγχρωμη εικόνα ccd διαισθητική εισαγωγή διδασκαλίας

5. Διεπαφή λειτουργίας: διεπαφή λειτουργίας παραθύρου win7

6. Ανώτερη ισχύς κενού: 2hp, χαμηλότερη ισχύς συλλέκτη σκόνης: 3hp (επιλογή 5hp)

7. Άξονας κοπής sycotec (Γερμανία): max80000rpm (αυτόματη αλλαγή εργαλείου)

8. Ταχύτητα XY ac servo: 0-1000mm/sec;

9.Ταχύτητα Z ac σερβομηχανισμού: 0-800mm/sec

10. Ακρίβεια επανάληψης XY: ±0,01mm

11. Ακρίβεια κοπής: ±0,02mm

12. Ακρίβεια βαθμονόμησης κάμερας ccd: ±0,01mm

13. Τιμή τάσης πλάκας: 300uε κάτω

14. Διάμετρος εργαλείου: 0,8-2,3mm

15. Πάχος κοπής σανίδας Pcb: 0,2mm-6,0mm

16. Κύρια μηχανή και μηχανική και ηλεκτρική πίεση συλλογής σκόνης: 220v 1φ και 3φ

17. Κατανάλωση ρεύματος: 3,5kva

18. Πιστόλι στατικής εξάλειψης

19. Σύστημα όρασης: ψηφιακή κάμερα υψηλής ανάλυσης

20. Κινητήρας κίνησης: σερβοκινητήρας AC χωρίς ψήκτρες

21. Μηχανικός βραχίονας έλξης και απελευθέρωσης: αντιστατικό ακροφύσιο αναρρόφησης κενού

22. Τρόπος τροφοδοσίας: σιδηροδρομική μεταφορά

23. Τρόπος εκφόρτισης: ιμάντα μεταφοράς ή έξοδος οχήματος ή μεταφορά σιδηροτροχιάς

24. Λειτουργία μετατόπισης φορτίου: μετατόπιση φορτίου προσρόφησης ακροφυσίου αναρρόφησης κενού

25. Κατεύθυνση ροής: αριστερά → δεξιά

26. Αντίγραφο ασφαλείας προγράμματος: διεπαφή usb

27. Λειτουργία ελέγχου: ειδικός ελεγκτής

28 Μέγεθος ντουλαπιού συλλογής σκόνης: 640mm×785mm×1760mm(d×w×h)

29. Μέγεθος μηχανής: 2014mm×1230mm×1650mm(d×w×h)

30. Βάρος κύριας μηχανής + συλλέκτης σκόνης: 1000 kg

Δύο.Εισαγωγή στη διαμόρφωση της συσκευής

1.Δομή λήψης πιάτων τύπου νυχιών

Το προϊόν στερεώνεται στην πλάκα και τοποθετείται στην πλατφόρμα επεξεργασίας.Μετά την ολοκλήρωση της επεξεργασίας, η τροχιά σύσφιξης και τοποθέτησης του εξαρτήματος πλάκας λαμβάνεται ξανά και ρέει στην επόμενη διαδικασία.

2.Ειδικό προϊόν διαχωρισμού-πλάκας εξάρτημα στο δρόμο τρόπο

3.Ειδικό προϊόν εκκένωσης τροχιάς διαίρεσης πλάκας

Μετά την ολοκλήρωση της κοπής του προϊόντος από τον ηλεκτρονικό αυτόματο διαχωριστή πλακών, το νύχι σύσφιξης υλικού θα πάρει ολόκληρη τη ράβδο του προϊόντος και θα τοποθετήσει τη διαδρομή εκφόρτισης για να μεταφέρει την επόμενη διαδικασία παραγωγής.

4. Αυτόματη λειτουργία αλλαγής εργαλείου

ένα.Υιοθετήστε τον άξονα αυτόματης αλλαγής εργαλείου που εισάγεται από τη Γερμανία.Εξοικονομήστε χρόνο, πραγματοποιήστε αυτοματοποίηση, μειώστε τους ανθρώπινους παράγοντες, υψηλή ακρίβεια, ισχυρή σταθερότητα

σι.Ενσωματωμένες πέντε ομάδες βιβλιοθήκης φρεζαρίσματος, εύκολη στην αυτόματη αντικατάσταση του φρέζα, για να καλύψει τις ανάγκες επεξεργασίας πλακών.

5.Δομή λήψης πλάκας αναρρόφησης κενού

ένα.Συσκευή λήψης και απελευθέρωσης: αυτόματη φόρτωση και εκφόρτωση (αρθρωτό νύχι αναρρόφησης κενού, συσκευή κενού, μπορεί να ελεγχθεί ανεξάρτητα)

σι.Δομή μετάδοσης: Ο άξονας X2 κινεί Z2, ο άξονας Z3 απορροφά, χειριστήρια σερβοκινητήρα AC.

ντο.Ταχύτητα πλακέτας: 0-1000mm/sec (ρυθμιζόμενη)

6. Ειδική λειτουργία εκφόρτισης δίσκων jig προϊόντος

Άξονας τροφοδοσίας κορόιδο κενού για να κόψετε το προϊόν εφάπαξ αναρρόφηση κενού, τοποθετήστε το ειδικό εξάρτημα προϊόντος για να μεταφέρετε την επόμενη διαδικασία παραγωγής.
