depaneling μηχανή PCB
, Ηλεκτρονική μηχανή για την αφαίρεση των πλακών με λέιζερ
, Μηχανή αποκόλλησης με λέιζερ υψηλής ακρίβειας

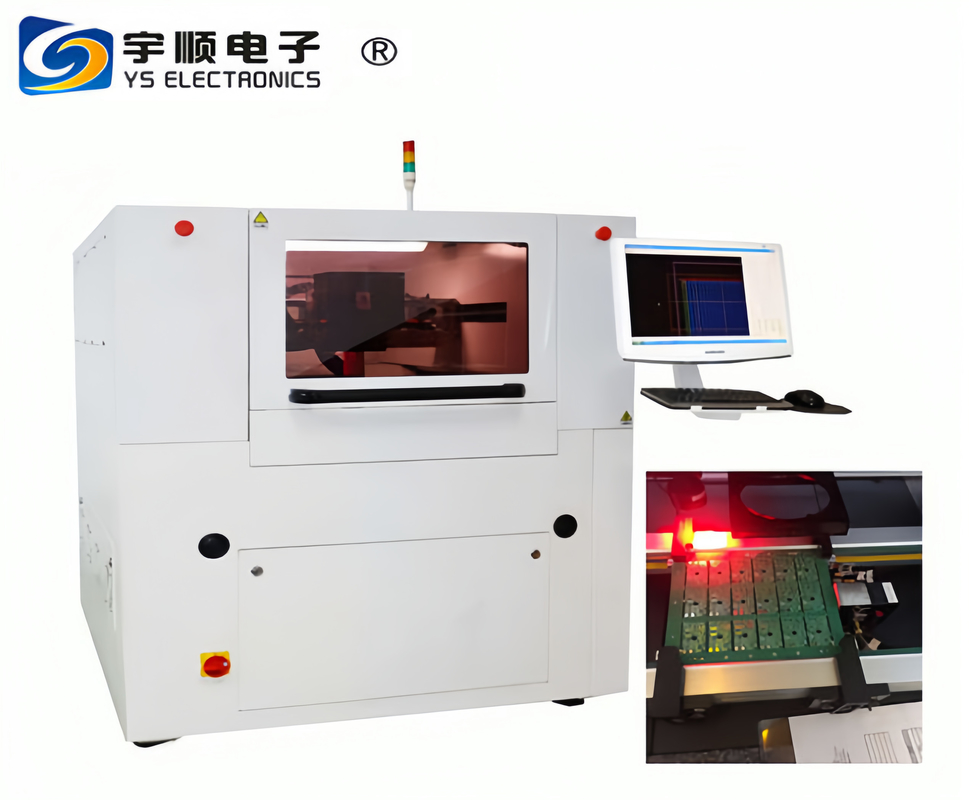

Υψηλής ακρίβειας UV Laser Cutting Laser Pcb Depaneling Machine
Ηλεκτρονική μηχανή για την αφαίρεση των πλακών με λέιζερ PCB
YSV-7A Χαρακτηριστικό προϊόντος
Μετά την κοπή, οι άκρες είναι καθαρές και ομαλές.
Μην παράγετε σπασμούς, δεν θα υπάρχουν υπολείμματα σκόνης / σωματιδίων.
Υψηλή ακρίβεια, ειδικά για μικρά τόξα και άλλες λεπτές κοπές·
Μειώστε αποτελεσματικά το ποσοστό αποτυχίας της μέθοδοι
Ένα σύνθετο κομμάτι εργασίας με μια ποικιλία υλικών και συνδυασμό διαφορετικών πάχους μπορεί να κοπεί μία φορά
Η κεφαλή λέιζερ μπορεί να ρυθμίσει αυτόματα το ύψος, εύκολο να χειριστεί διπλής όψης επιφάνειας FPC.
Με το Perfect CAM interface, υποστηρίζει το βασικό μορφότυπο αρχείου γεώτρησης και άλεσης.
Η διεπαφή άνθρωπος-μηχανή είναι φιλική, η οπτική διαδρομή είναι σφραγισμένη και διαθέτει επίσης σταθερή και αξιόπιστη ενσωμάτωση συμπαγής δομής. Με το ενοποιημένο ηλεκτρονικό σύστημα ελέγχου, είναι εύκολο στη συντήρηση.
Χρησιμοποιείται για την επεξεργασία των μαλακών και σκληρών συνδυασμένων πλακών (R-F PCBA), συμπεριλαμβανομένων των μαλακών πλακών FPC, των μαλακών και σκληρών συνδυασμένων πλακών,που βελτιώνουν σημαντικά την προσαρμοστικότητα του εξοπλισμού και μειώνουν την τιμή.
Μπορεί να ενσωματωθεί στην γραμμή παραγωγής: δομή θύρας και οπτική σχεδίαση πτήσης, εύκολη πρόσβαση
Ειδικά εξοπλισμένα με ειδικά εργαλεία
Το σύστημα INLINE για την επίτευξη πλήρους αυτοματοποίησης της παραγωγής
nαύξηση της αποδοτικότητας της παραγωγής, έχει σχεδιαστεί για την επεξεργασία FPC και PCB εξαρτημένο εξοπλισμό.
Εφαρμογή μηχανής κοπής λέιζερ UV PCB
• Χρησιμοποιείται για την κοπή μιας ποικιλίας υλικών εύκαμπτων πλακών κυκλωμάτων και ταινιών κάλυψης, καθαρή και ελεύθερη άνθρακα, κοπή άκαμπτου υλικού Με υψηλή ποιότητα, υψηλή ταχύτητα, πάχος έως 1 mm (0,04 ").
• Επειδή το υπεριώδες φως προκύπτει μέσω της αποσύνθεσης και της εξατμίωσης αντί να λιώνει, μετά την επεξεργασία δεν μένουν σχεδόν κανένας τρύπος.
• Η θερμική επίδραση είναι μικρή, δεν υπάρχει στρωματοποίηση, αλλά μετά την κοπή, η κοπή
• Η θερμική επίδραση είναι μικρή, χωρίς στρωματοποίηση, αλλά μετά την κοπή, η άκρη κοπής είναι ακριβής και ομαλή, και το πλευρικό τοίχωμα είναι απότομο.
από υλικά υποστρώματος, όπως πυρίτιο, κεραμική, γυαλί κλπ. ·
• Διαφορετικές λειτουργικές ταινίες για το σχηματισμό χαρακτικής ακριβείας.
• Αποτελεσματική, γρήγορη κοπή FPC / PCB, τρυπήματα και κάλυψη του παραθύρου, κοπή τσιπ αναγνώρισης δακτυλικών αποτυπωμάτων, TF υποκατάστημα κάρτας μνήμης, κινητή
Εφαρμογές κοπής μονάδας κάμερας τηλεφώνου
| Βασικές προδιαγραφές και τεχνικές παραμέτρους |
| Προδιαγραφή/μοντέλο |
YSV-7A |
| Κεφαλή λέιζερ |
SP (ΗΠΑ) |
| τύπος λέιζερ |
UV |
| μήκος κύματος λέιζερ |
355nm υπεριώδες λέιζερ |
| Μέγιστη ισχύς |
10W /15w/17W |
| Συχνότητα επανάληψης |
1-250 kHz |
| Ακριβότητα τοποθέτησης του τραπεζιού εργασίας |
± 0,003 mm |
| Ακριβότητα επανάληψης του πίνακα εργασίας |
± 0,002 mm |
| εύρος εμβέλειας πίνακα |
500 mm*500 mm |
| Ακριβότητα τοποθέτησης CCD |
00,005mm |
| Μέγιστο εύρος λειτουργίας |
460mm*460mm (Μεγαλύτερη περιοχή 620*620mm μπορεί να προσαρμοστεί) |
| Μέγεθος σημείου δέσμης |
00,015 mm ± 0,003 mm |
| Μέγεθος (L*W*H) |
1300mmX1150mmX1455mm |
| Βάρος ((kg) |
1500 κιλά |
Καμία επαφή δεν θα προκαλέσει μηχανική πίεση και παραμόρφωση.
Γραμμική ταχύτητα πλατφόρμας κινητήρα, υψηλή ακρίβεια, χαμηλή φθορά, εύκολοσυντήρηση, χαμηλά κόστη συντήρησης.
Χαρακτηριστικό μηχανής:
Αποτελεσματική και γρήγορη κοπή FPC / PCB, τρύπανση και κάλυψη παραθύρου, κοπή τσιπ αναγνώρισης δακτυλικών αποτυπωμάτων, υποπλακέτα κάρτας μνήμης TF, εφαρμογές κοπής ενότητας κάμερας κινητού τηλεφώνου.
Κλείδωμα, οριοθέτηση, καθορισμός του μπλοκ ή επιλογή της περιοχής κοπής και σχήματος απευθείας, κοπή άκρη καθαρά στρογγυλοποιημένη, ομαλή χωρίς βούρτσα, χωρίς κόλλα υπερχείλισης.Τα προϊόντα μπορούν να ταξινομηθούν σε μια μήτρα για πολλαπλή αυτόματη τοποθέτηση κοπής, ειδικά για λεπτά, δύσκολα, περίπλοκα μοτίβα, όπως η εμφάνιση της κοπής.High-ακριβής CCD αυτόματη τοποθέτηση, εστίαση, έτσι ώστε η τοποθέτηση γρήγορη και ακριβής, εξοικονόμηση χρόνου,υψηλή απόδοσηΓρήγορη παράδοση.
Υψηλής απόδοσης λέιζερ: η χρήση διεθνών μάρκων στερεών UV λέιζερ, με καλή ποιότητα δέσμης, μικρό σημείο εστίασης, ομοιόμορφη κατανομή ισχύος, μικρή θερμική επίδραση,Το πλάτος της σχισμής είναι μικρό., υψηλή ποιότητα κοπής είναι η τέλεια διασφάλιση ποιότητας κοπής.
Γρήγορη και υψηλή ακρίβεια: υψηλής ακρίβειας, χαμηλής μετατόπισης γαλβανόμετρος με συνδυασμό γρήγορης πλατφόρμας συστήματος γραμμικού κινητήρα χωρίς πυρήνα, γρήγορη κοπή, διατηρώντας την υψηλή ακρίβεια της τάξης των μικρών.
Πλήρως αυτόματη τοποθέτηση: χρήση υψηλής ακρίβειας CCD αυτόματης τοποθέτησης, υψηλής ακρίβειας, χωρίς ανθρώπινη παρέμβαση, απλή λειτουργία, για την επίτευξη του ίδιου τύπου λειτουργίας με ένα κλικ,σημαντική βελτίωση της αποδοτικότητας της παραγωγής.
Σύστημα επεξεργασίας καυσαερίων: σύστημα αναρρόφησης μπορεί να κόψει όλα τα καυσαέρια για να εξαλειφθεί, για να αποφευχθεί η βλάβη στον χειριστή και τη ρύπανση του περιβάλλοντος.
Υψηλός βαθμός αυτοματισμού: αυτόματη διόρθωση γαλβανόμετρου, αυτόματη εστίαση, πλήρης αυτοματισμός,η χρήση αισθητήρα μετατόπισης λέιζερ ρυθμίζει αυτόματα την εστίαση στο ύψος του πίνακα για να επιτευχθεί γρήγορη ευθυγράμμιση, εξοικονόμηση χρόνου ηρεμία του μυαλού.
Εύκολο να μάθει το λογισμικό: ανεξάρτητη έρευνα και ανάπτυξη με βάση το λογισμικό ελέγχου συστήματος Windows, εύκολο στη λειτουργία της κινεζικής διεπαφής, φιλικό και όμορφο, ισχυρό και ποικίλο,εύκολο στη λειτουργία.
Χαρακτηριστικά:
ΕπικεφαλήςΤάξη ακρίβειας: επίπεδο "000", επίπεδα 2um
ΕπικεφαλήςΔυνατότητα συμπίεσης: 245 ~ 254 N / mm2
ΕπικεφαλήςΕλαστικός συντελεστής: 1,27 ~ 1,47 N / mm2, υψηλότερος από το χυτοσίδηρο
ΕπικεφαλήςΣυντελεστής γραμμικής διαστολής: 4.61×10-6 /°C
ΕπικεφαλήςΕσωτερικός συντελεστής αμβλύνειας: 15 φορές μεγαλύτερος από το χάλυβα, καλή ακαμψία, μπορεί να προκαλέσει σοκ,
ΕπικεφαλήςΕσωτερικός συντελεστής αμβλύνειας: 15 φορές μεγαλύτερος από το χάλυβα, καλή ακαμψία, μπορεί να προκαλέσει σοκ,
Απορρόφηση των σοκ.
ΕπικεφαλήςΔυνατότητα στην ξηρά: HS70 και άνω, καλή αντοχή στην φθορά, 5 έως 10 φορές υψηλότερη από την HS70
χυτοσίδηρο σε 10 φορές υψηλότερο από το χυτοσίδηρο
Διάγραμμα του αποτελέσματος κοπής λέιζερ UV FPC
Επίδραση κοπής υπό το μικροσκόπιο
