Name: Μηχανή διαδρομοδότης υψηλής ακρίβειας αυτοματοποιημένης οπτικής διαδικτυακής εκτύπωσης PCB
Brand: YUSH Electronic Technology Co.,Ltd
SKU: ΥSL-880
Price: 57,250.00 USD
Availability: InStock

Λεπτομέρειες προϊόντων

Place of Origin: jiangsu

Μάρκα: Yushunli

Πιστοποίηση: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

Αριθμό μοντέλου: ΥSL-880

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min: 1 σύνολο

Τιμή: USD 6500~108000

Συσκευασία λεπτομέρειες: Κουτί από πλεξίγραφο

Χρόνος παράδοσης: 3 ημέρες σε 7 ημέρες

Payment Terms: T/T ,Paypal ,West Union ,L/C ,D/P .

Δυνατότητα προσφοράς: 300 σύνολα μήνα

Βρείτε την καλύτερη τιμή

Λεπτομέρειες προϊόντων

Περιγραφή του προϊόντος

Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                                Δρομολογητής PCB Depaneling υψηλής ακρίβειας, Οπτικός διαδικτυακός δρομολογητής διαχωρισμού πλακών PCB, Αυτοματοποιημένος δρομολογητής αποσύνδεσης PCB


Εργασιακό περιβάλλον:	-20°C- +45°C	Υγρασία εργασιακών περιβαλλόντων:	30%-60%
Μέγεθος μηχανής:	201412301650mm	Μέγεθος ηλεκτρικής σκούπας:	6407851760 χιλιοστά
Βάρος μηχανής με ηλεκτρική σκούπα:	1000 κιλά	Δύναμη εξοπλισμού:	Δυναμικό ρεύματος:
Δύναμη ηλεκτρικής σκούπας:	Δυναμικό ρεύματος:	Ακριβότητα κοπής:	±0,1 mm
Μονάδα διακοπής PCB:	0.3-6mm	Ταχύτητα κοπής:	0-100mm/s

Εργασιακό περιβάλλον:	-20°C- +45°C
Υγρασία εργασιακών περιβαλλόντων:	30%-60%
Μέγεθος μηχανής:	201412301650mm
Μέγεθος ηλεκτρικής σκούπας:	6407851760 χιλιοστά
Βάρος μηχανής με ηλεκτρική σκούπα:	1000 κιλά
Δύναμη εξοπλισμού:	Δυναμικό ρεύματος:
Δύναμη ηλεκτρικής σκούπας:	Δυναμικό ρεύματος:
Ακριβότητα κοπής:	±0,1 mm
Μονάδα διακοπής PCB:	0.3-6mm
Ταχύτητα κοπής:	0-100mm/s

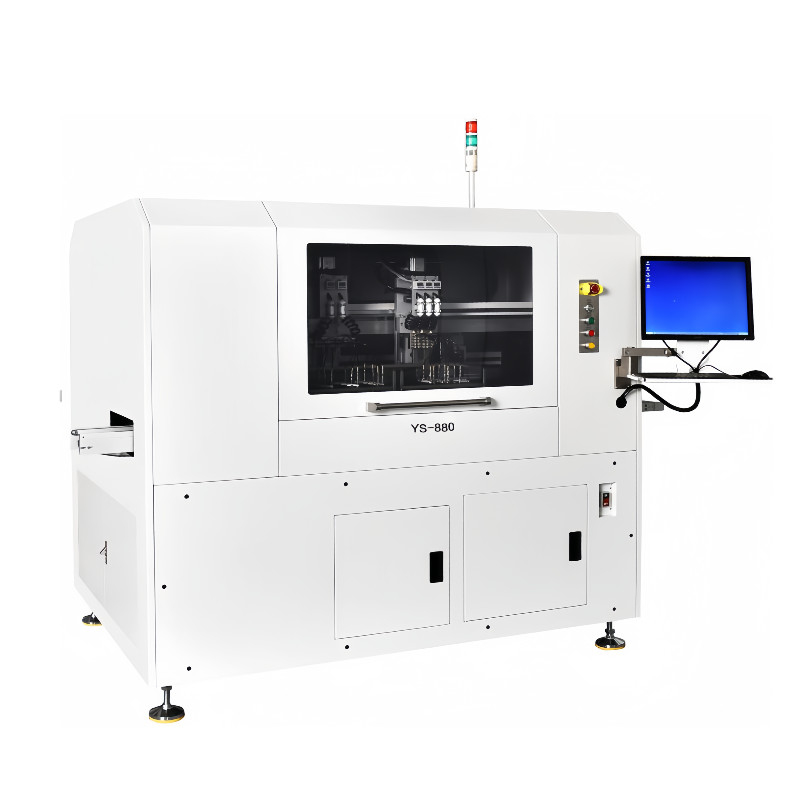

Μηχανή διαδρομοδότης υψηλής ακρίβειας αυτοματοποιημένης οπτικής διαδικτυακής εκτύπωσης PCB

YS-880 αυτόματο οπτικό ηλεκτρονικό δρομολογητή αποσύνδεσης PCB

Χαρακτηριστικά του προϊόντος:

Όλη η σειρά είναι εξοπλισμένη με σύστημα αυτόματης διόρθωσης υψηλής ταχύτητας CCD, το οποίο βελτιώνει σημαντικά την ακρίβεια κοπής και την αποτελεσματικότητα της λειτουργίας.Υιοθετήστε υψηλής ταχύτητας σπινθήρα για να διαχωρίσετε το διοικητικό συμβούλιο, με χαμηλή πίεση κοπής και υψηλή ακρίβεια, κατάλληλη για πλακέτες PCB με ακανόνιστα σχήματα.βελτίωση της αποτελεσματικότητας της εργασίας- Αυτο-αναπτύχθηκε συσκευή συλλογής σκόνης, χαμηλός θόρυβος, υψηλή απόδοση, εύκολη συντήρηση και καθαρισμό.

Βιομηχανία εφαρμογής:

YS-880 αυτόματο οπτικό online PCB Depaneling Router

YS-880 αυτόματη μηχανή PCB Depaneling είναι εξοπλισμένη με λειτουργία οπτικής διόρθωσης ευθυγράμμισης ως πρότυπο, η οποία είναι πιο κατάλληλη

για τις εργασίες κοπής και διαίρεσης PCB υψηλής ακρίβειας και μεγάλης χωρητικότητας, όπως κινητά τηλέφωνα, ηλεκτρονικά οχήματα, ιατρικό εξοπλισμό, αεροδιαστημικό.Διευρυμένο και μεγάλο μέγεθος είναι κατάλληλο για την επεξεργασία υποπίνακας μεγάλων πλακών κυκλωμάτων όπως ψηφιακές τηλεοράσεις, μητρικές πλακέτες υπολογιστών, διακομιστές, κλπ. Μπορεί να χρησιμοποιηθούν τυπικά ή ειδικά τσιγάρα για να βοηθηθεί η κοπή της πλακέτας για να αυξηθεί η παραγωγικότητα.Χρησιμοποιήστε διπλές πλατφόρμες εργασίας για την τοποθέτηση κομματιών εργασίας για να μειώσετε το χρόνο αναμονής και να αυξήσετε την παραγωγικότητα.

Τεχνικές παραμέτρους και προδιαγραφές:

1Παράμετροι κοπής

Ακριβότητα κοπής	±0,1 mm
Επαναληψιμότητα	±0,02 mm
Μέγιστη ταχύτητα κίνησης	Άξονας XY 1000mm/s,άξονας Z 800mm/s
Ταχύτητα κοπής	0-100mm/s
Μέγιστο εύρος λειτουργίας	300 mm*350 mm
Μονάδα διακοπής PCB	0.3-6mm
Εφαρμόσιμο μέγεθος κοπτήρα	00,8-3,0 mm
Μέθοδος σίτισης	Σιδηροδρομικός μεταφορέας
Μέθοδος απόρριψης	Σιδηροδρομικός μεταφορέας
Κατεύθυνση ροής	Αριστερά→δεξιά ή δεξιά→αριστερά

2Εξοπλισμός

Δύναμη εξοπλισμού	Δυναμικό ρεύματος:
Δύναμη ηλεκτρικής σκούπας	Δυναμικό ρεύματος:
Πηγή αερίου	4-6kg/cm2- 6 -
Περιβάλλον εργασίας	-20°C- +45°C
Η υγρασία του περιβάλλοντος εργασίας	30%-60%
Μέγεθος μηχανής	201412301650mm
Μέγεθος ηλεκτρικής σκούπας	6407851760 χιλιοστά
Βάρος μηχανής με ηλεκτρική σκούπα	1000 κιλά

Χαρακτηριστικά του προϊόντος:

.On-line αυτόματη διαμόρφωση της σανίδας, αυτόματη τροφοδοσία σανίδας, κοπή σανίδας βελτιώνοντας σημαντικά την αποτελεσματικότητα και εξοικονομώντας κόστη εργασίας

.Ολόκληρη η σειρά είναι εξοπλισμένη με σύστημα ευθυγράμμισης κάμερας CCD για τη βελτίωση της ακρίβειας και της απόδοσης της κοπής και την πρόληψη της δυσλειτουργίας

.Εισαγόμενο σφινδάλιο υψηλής ταχύτητας χρησιμοποιείται για την κοπή και διαχωρισμό της σανίδας, η οποία μειώνει σημαντικά την πίεση κοπής, έχει μικρή αδράνεια και γρήγορη απόκριση

.Σχεδιασμός δομής διπλής πλατφόρμας, βελτίωση της αποδοτικότητας κοπής

Εσωτερική δομή:

Η επιφάνεια μεταφέρεται με σιδηρόδρομο.

Λειτουργία τοποθέτησης αντιστρόφου μετά την τροφοδοσία πλακέτων PCB

.Η δομή τροφοδοσίας κενού πίτη αναρρόφησης ρουφήζει αυτόματα το PCB στο πίνακα φωτισμού για την κοπή

Εξωτερική δομή:

Το τελικό προϊόν και τα απόβλητα κόβονται στο τσιμπί αναρρόφησης υπό κενό και τοποθετούνται στο απόβλητο και στην ιμάντα μεταφοράς αντίστοιχα.

Δομή επιλογής και τοποθέτησης PCBA:

- συσκευή ανάληψης και τοποθέτησης: αυτόματη φόρτωση και εκφόρτωση (μοδική γροθιά αναρρόφησης κενού, συσκευή κενού, μπορεί να ελέγχεται ανεξάρτητα)

Δομή μεταφοράς: κίνηση X και αναρρόφηση Z1 Z2, έλεγχο κινητήρα AC servo

- Ταχύτητα ανάληψης: 500mm/sec
