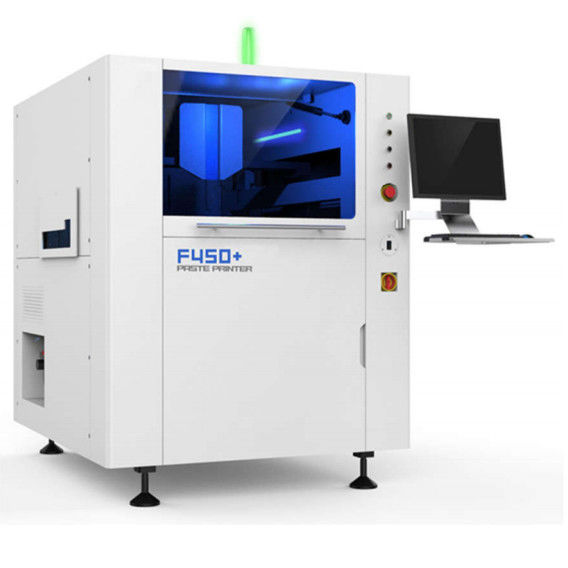

Name: Πλήρης αυτόματη υψηλής ακρίβειας εκτυπωτής με στίχους F450 για γραμμή προστασίας SMT
Brand: YUSH Electronic Technology Co.,Ltd
SKU: F450
Price: 20000 USD
Availability: InStock

Λεπτομέρειες προϊόντων

Τόπος καταγωγής: jiangshu

Μάρκα: YUSH

Πιστοποίηση: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

Αριθμό μοντέλου: F450

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min: 1 σύνολο

Τιμή: USD 20000

Συσκευασία λεπτομέρειες: Δαχτυλίδια

Χρόνος παράδοσης: 30 ημέρες

Όροι πληρωμής: Τ/Τ

Δυνατότητα προσφοράς: 100SET ανά μήνα

Βρείτε την καλύτερη τιμή

Λεπτομέρειες προϊόντων

Περιγραφή του προϊόντος

Επισημαίνω:

Μέγιστο μέγεθος πίνακα:	450 mm x 350 mm	Μέγεθος MIN BOARD:	50mm X 50mm
Μοντέλο:	0.4mm~6mm	Επισκευή:	Μέγιστο διαγώνιο PCB 1%
Μέγιστο βάρος της σανίδας:	6 κιλά	Διαστήματα μεταξύ των ακτών του πίνακα:	διαμόρφωση σε 3 mm
Μέγιστη απόσταση κάτω:	20 χιλιοστά	ταχύτητα μετάδοσης:	1500 mm/s (μέγιστο)

Μέγιστο μέγεθος πίνακα:	450 mm x 350 mm
Μέγεθος MIN BOARD:	50mm X 50mm
Μοντέλο:	0.4mm~6mm
Επισκευή:	Μέγιστο διαγώνιο PCB 1%
Μέγιστο βάρος της σανίδας:	6 κιλά
Διαστήματα μεταξύ των ακτών του πίνακα:	διαμόρφωση σε 3 mm
Μέγιστη απόσταση κάτω:	20 χιλιοστά
ταχύτητα μετάδοσης:	1500 mm/s (μέγιστο)

Πλήρης αυτόματη υψηλής ακρίβειας εκτυπωτής με στίχους F450 για γραμμή προστασίας SMT

Πλήρης αυτόματος υψηλής ακρίβειας εκτυπωτής γραμματοσειράς F450

Περιγραφή:

Παραμέτροι F450+TM
Παράμετροι PCB
Μέγιστο μέγεθος πλάκας	450 mm x 350 mm
Ελάχιστο μέγεθος πλακέτας	50 χιλιοστά x 50 χιλιοστά
Μοντέλο	0.4mm~6mm
Επισκευή	Μέγιστο διαγώνιο PCB 1%
Μέγιστο βάρος της σανίδας	6 κιλά
Διαστήματα μεταξύ των ακτών του πίνακα	διαμόρφωση σε 3 mm
Μέγιστη απόσταση κάτω	20 χιλιοστά
Ταχύτητα μετάδοσης	1500 mm/s (μέγιστο)
Υψόμετρο μεταφοράς έως τη γη	900±40 mm
Κατεύθυνση μετάδοσης	Αριστερά-δεξιά, δεξιά-αριστερά, αριστερά-αριστερά, δεξιά-δεξιά
Μέθοδος μετάδοσης	Σιδηρόδρομος μεταφοράς ενός σταδίου
Μέθοδος συλλογής PCB	Το λογισμικό μπορεί να αλλάξει την ελαστική πλευρική πίεση (προαιρετική): Πολλαπλό σημείο στο κάτω μέρος ή μερικό κενό ή πλήρες κενό).
Υποστήριξη από το συμβούλιο μέθοδος	Μαγνητικά δαχτυλίδια, πλάκες διαμόρφωσης, ειδικές συσκευές για το εργασιακό κομμάτι
Παράμετροι εκτύπωσης
Κεφαλή εκτύπωσης	Δύο ανεξάρτητες κινητήρες ευθείας σύνδεσης
Μέγεθος πλαισίου υποδείγματος	370 mm x 470 mm ((470 αριστερά/δεξιά) ~737 mm x 737 mm
Μέγιστη έκταση εκτύπωσης	450 mm x 350 mm
Τύπος ξυριστήρα	Σκρεπτήρας προτύπων/σκρεπτήρας καουτσούκ (γωνία 45°/55°/60°) επιλέξτε σύμφωνα με την τεχνολογία εκτύπωσης)
Τρόπος εκτύπωσης	Εκτύπωση με μία ή δύο γραφίδες
Διάστημα απομόρφωσης	00,02 mm έως 12 mm
Ταχύτητα εκτύπωσης	6 mm/s έως 200 mm/s
Πίεση εκτύπωσης	0.5 έως 10 κιλά
Κινήματα εκτύπωσης	± 250 mm (από το κέντρο)
Παράμετροι εικόνας
Το πεδίο όρασης (FOV)	60,4 mm x 4,8 mm
Ρυθμίσιμο τραπέζι Περιοχή	X,Y:±7,0 mm θ:±2,0°
Τύπος σημείου αναφοράς	Τυποποιημένο σημείο αναφοράς (βλέπε πρότυπο SMEMA) πλακέτα/τρύπα
Σύστημα κάμερας	Ατομική κάμερα, Επάνω/κάτω οπτική απεικόνιση σύστημα, γεωμετρική τοποθέτηση αντιστοίχισης
Παραμέτρους απόδοσης
Προσαρμογή εικόνας επαναλαμβανόμενη ακρίβεια	± 12,5μ(± 0,0005") @6 σ,Cpk≥2.0
Επαναλαμβανόμενη εκτύπωση ακρίβεια	±25μ(±0,001") @6 σ,Cpk ≥ 2.0
Χρόνος κύκλου	Λιγότερο από 7,5 δευτερόλεπτα
Αντικαταστήστε το χρόνο γραμμής	Λιγότερο από 5 λεπτά
Εξοπλισμός
Δύναμη	Δυναμικό ρεύματος άνω των 100 W
Συμπυκνωμένος αέρας	4~6Kg/cm2, 10,0 σωλήνα
Σύστημα λειτουργίας	Windows XP
Μέγεθος εξοπλισμού	1140mm(L) x 1400mm(W) x 1480mm(H) οθόνη και τριχρωματικό φωτεινό ύψος)
Βάρος του εξοπλισμού	Περίπου 1000 κιλά

Πλήρης αυτόματη υψηλής ακρίβειας εκτυπωτής με στίχους F450 για γραμμή προστασίας SMT 0

Πλήρης αυτόματη υψηλής ακρίβειας εκτυπωτής με στίχους F450 για γραμμή προστασίας SMT 1

Πλήρης αυτόματη υψηλής ακρίβειας εκτυπωτής με στίχους F450 για γραμμή προστασίας SMT 2

Χαρακτηριστικό:

1Σύστημα κάμερας CCD υψηλής σταθερότητας

Τέσσερις κατευθύνσεις φωτεινή πηγή ρυθμιζόμενη, με ομοιόμορφο φωτισμό και την επαρκή συλλογή εικόνας, κάνοντας τα διάφορα είδη σημεία Mark μπορεί να είναι μια πολύ καλή ταυτοποίηση ((συμπεριλαμβανομένου του τραχύ σημείο Mark),Για να ανταποκριθεί στο κασσίτερο,χρυσό-ολυμένο, σπρέι κασσίτερο,FPC,και άλλους τύπους διαφορετικών χρωμάτων του PCB.

2Υψηλής αποδοτικότητας σύστημα καθαρισμού με πρότυπα

Το νέο σύστημα σκούπισσης εξασφαλίζει την πλήρη επαφή με το πρότυπο και η αυξημένη αναρρόφηση κενού εξασφαλίζει ότι η πάστα συγκόλλησης που παραμένει στο δίχτυ απομακρύνεται αποτελεσματικά,και επιτυγχάνεται η αποτελεσματική λειτουργία αυτόματου καθαρισμού.

3.Απλό και αξιόπιστο σύστημα τοποθέτησης PCB

Δυνατότητα προσαρμογής πάχους πλακέτας PCB, προσαρμόσιμη με λογισμικό ευέλικτη πλευρική πίεση και μαγνητική συσκευή υποστήριξης,

4.Έξυπνο σύστημα ξύρισμα

Προγραμματιζόμενο και ανεξάρτητο άμεσο συνδεδεμένο σύστημα ελέγχου κινητήρα βήματος, ενσωματωμένο σύστημα ελέγχου πίεσης ακριβείας.
