Επισημαίνω:
Άρθρο: |
YSV-5A |
Ονομασία: |
Αυτοματοποιημένη μηχανή διπλής κατεύθυνσης PCB |
Μέγεθος L/W/H: |
1250(1560) mm × 800 mm × 1295 mm |
Μέγεθος λεπίδων: |
Στρογγυλές λεπίδες 80 60 Στενό μαχαίρι 356 × 43,5 × 6 |
Υλικό λεπίδας: |
Εισαγόμενο υψηλής ποιότητας χάλυβα υψηλής ταχύτητας |
Ετικέτα λεπίδων: |
Γιουσούνλι |
Πλάτος πινάκων: |
Μονόπλακα 12mm ((Πλήρη πλάκα300mm) |
Ταχύτητα κοπής: |
300-500/s |
Απλή λειτουργία YSV-5A Πλήρως αυτόματη διπλή κατεύθυνση μηχανή αποκόλλησης PCB
YSV-5A Πλήρως αυτόματο διπλή κατεύθυνση μηχανή PCB Depaneling
Περιγραφή του προϊόντος
Η μηχανή YSV-5A είναι μια μηχανή αυτόματης διαίρεσης με οριζόντιες και κατακόρυφες αμφίδρομες υποπλακέτες.που λύνει το πρόβλημα ότι η πλακέτα PCB χρειάζεται δευτερογενείς διαχωρισμέναΟριζόντια και κατακόρυφη διαίρεση για προϊόντα όπως αμφίδρομες πλακέτες PCB V-cut, πλακέτες downlight και LED πλακέτες αλουμινίου.εξοικονομεί χρόνο και προσπάθεια, ομαλή επιφάνεια κοπής χωρίς σφραγίδες.και δεν υπάρχει κανένα πρόβλημα που μπορεί να λύσει το πρόβλημα ότι η αμφίδρομη γραμμή V-slot PCB είναι δύσκολοΟ αυτόματος διαχωριστής YSV-5A ερμηνεύει τέλεια τον διμερή διαχωριστή χωρίς την ανάγκη χειροκίνητης δευτερογενούς διαίρεσης.
Ενεργοποίηση μηχανής αυτοματοποιημένης πλακέτας
- Πίνακες τροφοδοσίας ή χειροκίνητης τροφοδοσίας με φορτιστή PCB
- Προϊόντα και τοποθεσία.
- Το μηχάνημα αρχίζει να διαιρείται κατά μήκος.
- Το προϊόν εισέρχεται στην ενδιάμεση δομή κύκλου εργασιών.
- Η μηχανή αρχίζει να χωρίζεται οριζόντια.
- Το τελικό προϊόν ρέει στην ιμάντα.
Εισαγωγή του προϊόντος
1Η αυτόματη μηχανή διπλής κατεύθυνσης YSV-5A είναι μια μηχανή με διπλή οριζόντια και κάθετη πλάκα διαίρεσης.Λύνει το πρόβλημα ότι η καλά σχηματισμένη V-σχισμή πλακέτα PCB πρέπει να διαιρεθεί σε δύο υπο-πλακέτες, και η λειτουργία είναι αργή.
2Υψηλός βαθμός αυτοματισμού, πριν και μετά την προσάρτηση άλλων εξοπλισμού, πραγματικά μη επανδρωμένο, εξοικονόμηση εργασίας.
3Η λειτουργία της οθόνης αφής μπορεί να αντικαταστήσει γρήγορα τα προϊόντα PCB διαφόρων μεγεθών.και η αποθήκευση δεδομένων PLC μπορεί να φτάσει τις 100 ομάδες.
4Η συσκευή μπορεί να ρυθμιστεί ως μονοκατευθυνόμενη επιφάνεια και οι οριζόντιες και κάθετες επιφάνειες μπορούν να συμπληρωθούν στην οθόνη αφής της συσκευής.Και μια μηχανή είναι πολύπλοκη και πιο έξυπνη..
5. ηλεκτρική σκούπα (προαιρετική) ·
Η κύρια δομή της μηχανής μέσα στη φωτογραφία
Χαρακτηριστικά
1Το μηχάνημα μπορεί να είναι πλήρως αυτόματο.
2Το μηχάνημα μπορεί επίσης να χωριστεί οριζόντια ή κατακόρυφα.
3Το μηχάνημα μπορεί να επιτύχει ταχεία αντικατάσταση του προϊόντος, ταχεία μετατροπή σε μοντέλα.
4. Μπορεί να συνδέσει τα μηχανήματα της άνω και της κάτω επιφάνειας για να συνειδητοποιήσει πλήρως αυτοματοποιημένη παραγωγή και εξοικονόμηση εργασίας.
5Απλή λειτουργία, εκπαίδευση μπορεί να χρησιμοποιηθεί για να κυριαρχήσει.
6. Μοναδικό νέο σχεδιασμό εργαλείου, αντοχή αυξήθηκε κατά 1,5 φορές.
Η εισαγωγή εργαλείων λεπίδων

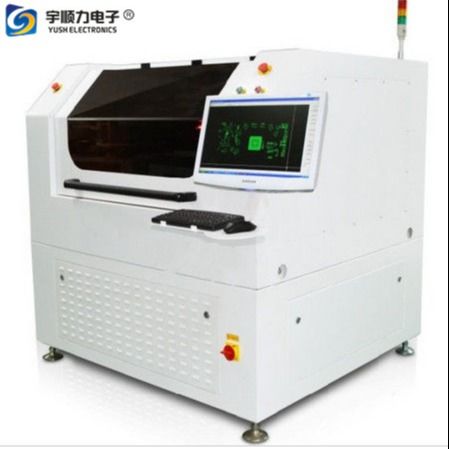

Μηχανή πραγματική φωτογραφία
Τεχνικές παραμέτρους:
| Άρθρο |
YSV-5A |
| Ονομασία |
Αυτοματοποιημένη μηχανή διπλής κατεύθυνσης PCB |
| Μέγεθος L/W/H |
1250(1560) mm × 800 mm × 1295 mm |
| Μέγεθος λεπίδων |
Στρογγυλές λεπίδες 80 60 Στενό μαχαίρι 356 × 43,5 × 6 |
| Υλικό λεπίδας |
Εισαγόμενο υψηλής ποιότητας χάλυβα υψηλής ταχύτητας |
| Ετικέτα λεπίδων |
Γιουσούνλι |
| πλάτος της σανίδας |
Μονή πλάκα 12 mm (πλήρη πλάκα 300 mm) |
| Κινητήρας συστήματος κίνησης |
Στρογγυλοκινητήρας / σερβοκινητήρας (προαιρετικός) |
| Ταχύτητα κοπής |
300-500/s |
| Τύποι σανίδων κοπής |
Προϊόντα τύπου πηγάδι V-CUT διπλής κατεύθυνσης, προϊόντα V-CUT μονής κατεύθυνσης |
| Δυνατότητα εκτύπωσης |
Μονάδα κατά βάρος: |
| Εργασιακή πίεση |
00,5-0,8mpa |
| Δραστηριακή τάση |
220V/110V Προαιρετικό |
| Δύναμη εξοπλισμού |
300 kW ((Χωρίς την ηλεκτρική σκούπα) |
| Βάρος της μηχανής |
300 κιλά |
