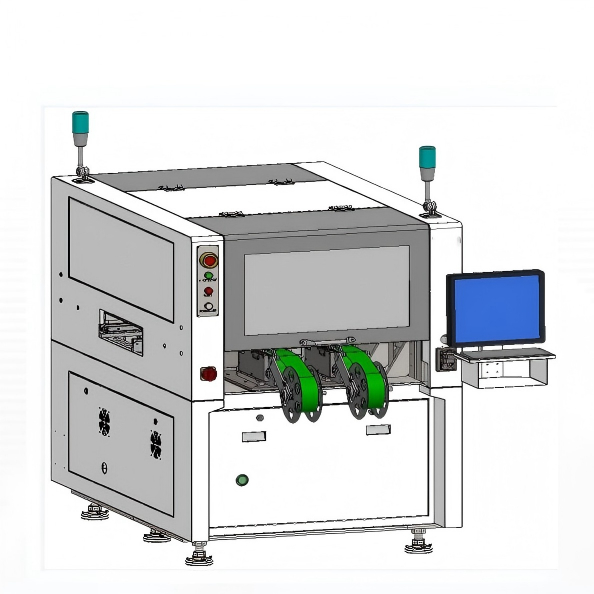

Υψηλής αποδοτικότητας υψηλής ακρίβειας πλήρως αυτόματη μηχανή σήμανσης για γραμμή SMT

Εξοπλισμός παραγωγής - Εξαιρετική αρχιτεκτονική)

1. Πλαίσιο: Πλαίσιο ενσωματωμένο με δομή υψηλής ακρίβειας και σταθερότητας για εξασφάλιση σταθερότητας για εργασίες τοποθέτησης υψηλής ταχύτητας.

2. Ηλεκτρικό ντουλάπι: Ασφαλής και βολικός σχεδιασμός τύπου συρταριού, σε σύγκριση με την ενσωματωμένη δομή ηλεκτρονικού ελέγχου είναι ευκολότερο στη συντήρηση και τον καθαρισμό. Ο οπτικός σχεδιασμός ηλεκτρονικών εξαρτημάτων ελέγχου του εξοπλισμού είναι εύκολος στη διαχείριση από το προσωπικό συντήρησης, εξαλείφει έγκαιρα τους κινδύνους ηλεκτρονικού ελέγχου, βελτιώνει την ασφάλεια του μηχανήματος και παρατείνει τη διάρκεια ζωής του.

3. Ο εξοπλισμός χρησιμοποιεί αθόρυβη αντλία κενού με χαμηλό θόρυβο και σταθερή πηγή αρνητικής πίεσης. Η κατανάλωση πηγής αέρα του εξοπλισμού μας είναι τόσο χαμηλή όσο 1L/Min, η οποία είναι πολύ μικρότερη από τα άλλα μηχανήματα που χρησιμοποιούν γεννήτρια κενού (η κατανάλωση πηγής αέρα είναι πάνω από 100L/Min) και εξοικονομεί την κατανάλωση πηγής αέρα για τους πελάτες στον χώρο παραγωγής. Εάν η κατανάλωση πηγής αερίου είναι πολύ μεγάλη, το φορτίο του αεροσυμπιεστή στο εργοστάσιο θα αυξηθεί και, εάν είναι σοβαρό, η πίεση της γραμμής παραγωγής θα είναι ασταθής και η παραγωγή θα επηρεαστεί.

4. Δοκός: Φυσικό υλικό μαρμάρου, μετά την επεξεργασία λείανσης, το σφάλμα ευθύτητας της συναρμολόγησης οδηγού του εξοπλισμού μπορεί να ελεγχθεί εντός 5 μικρομέτρων, για να διασφαλιστούν οι απαιτήσεις υψηλής ακρίβειας, η μακροχρόνια λειτουργία και η μη εύκολη παραμόρφωση.

T2Παράμετρος

T2DΠαράμετρος

Σειρά προϊόντων

Κεφαλή τοποθέτησης

Τροφοδότης

Οι πιο επαγγελματικοί τύποι και μοντέλα τροφοδοτών στη βιομηχανία μπορούν να είναι συμβατοί με σχεδόν όλες τις απαιτήσεις υλικών 1-350mm στη βιομηχανία τοποθέτησης.

Τρόπος μεταφοράς

Πολλαπλές λύσεις μεταφοράς μπορούν να υποστηρίξουν ευέλικτα τις ανάγκες μεταφοράς διαφόρων προϊόντων.

Πλατφόρμα τροφοδοσίας

Παρέχετε ευέλικτες και αξιόπιστες λύσεις για υλικά που δεν μπορούν να μετατραπούν σε πηνία.

Προσαρμοσμένο προϊόν

Ο εξοπλισμός μπορεί να προσαρμοστεί σύμφωνα με τις πραγματικές απαιτήσεις του πελάτη για να καλύψει τις συνεχώς μεταβαλλόμενες

ανάγκες των πελατών, όπως:

1.Τροφοδοσία δίσκου

2.Αυτόματη μηχανή φόρτωσης και εκφόρτωσης

3.Τροφοδοσία υλικού

4.Μεταφορέας ιμάντα

5.Μεταφορέας πλατφόρμας

6.Πλάκα ανατροπής και άλλες ειδικές απαιτήσεις

Ακροφύσιο αναρρόφησης

Μια ποικιλία λύσεων ακροφυσίων είναι συμβατές με τις απαιτήσεις τοποθέτησης διαφόρων προϊόντων στη βιομηχανία.

Διασφάλιση ποιότητας

Laser interferometer:Η ακρίβεια κίνησης κάθε εξοπλισμού θα ελεγχθεί και θα αντισταθμιστεί από το βρετανικό παρεμβολόμετρο λέιζερ RENISHAW για να διασφαλιστεί ότι η ακρίβεια τοποθέτησης μπορεί να φτάσει ±0,05mm.

Το παρεμβολόμετρο λέιζερ RENISHAW έχει ανάλυση ακρίβειας 0,0001mm.

Τετραγωνικό στοιχείο:Η ακρίβεια κίνησης κάθε εξοπλισμού μετά την αποσφαλμάτωση θα ελεγχθεί και θα υπολογιστεί CPK από τετραγωνικό στοιχείο για να διασφαλιστεί η ακρίβεια τοποθέτησης.

Η ανάλυση ακρίβειας του τετραγωνικού στοιχείου είναι 0,001mm.

Διασφάλιση ποιότητας

Μετά την εγκατάσταση του εξοπλισμού, χρησιμοποιούνται παρεμβολόμετρο λέιζερ, τετραγωνικό στοιχείο και άλλα όργανα για ανίχνευση και διόρθωση ακρίβειας και στη συνέχεια πραγματοποιείται δοκιμή γήρανσης 72 ωρών και δοκιμή πραγματικής παραγωγής. Μόνο αφού όλες οι δοκιμές πληρούν τις απαιτήσεις, ο εξοπλισμός μπορεί να παραδοθεί.

Εφαρμογή

Εφαρμογή κινητού τηλεφώνου
