Name: Η πλήρως αυτόματη μηχανή οπτικής εκτύπωσης YS-12 χρησιμοποιείται κυρίως σε μίνι LED,
Brand: YUSH Electronic Technology Co.,Ltd
SKU: Ys-12
Price: 50000 USD
Availability: InStock

Λεπτομέρειες προϊόντων

Τόπος καταγωγής: Γκουανγκντόνγκ

Μάρκα: YUSH

Αριθμό μοντέλου: Ys-12

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min: 1

Τιμή: USD50000

Χρόνος παράδοσης: 20 ημέρες εργασίας

Όροι πληρωμής: L/C, D/A, D/P, T/T, Western Union

Δυνατότητα προσφοράς: 1000

Βρείτε την καλύτερη τιμή

Λεπτομέρειες προϊόντων

Περιγραφή του προϊόντος

Επισημαίνω:
                                                                                                                                                                                Πλήρως αυτόματος εκτυπωτής πάστες συγκόλλησης PCB, μικροφωτογραφική μηχανή LED, Εκτυπωτής πάστας συγκόλλησης YS-12


Μοντέλο:	Ys-12	Βάρος:	1500 κιλά
Ελάχιστο μέγεθος:	520*300mm	Μέγιστο μέγεθος:	1500*750 mm

Μοντέλο:	Ys-12
Βάρος:	1500 κιλά
Ελάχιστο μέγεθος:	520*300mm
Μέγιστο μέγεθος:	1500*750 mm

Η πλήρως αυτόματη μηχανή οπτικής εκτύπωσης YS-12 χρησιμοποιείται κυρίως σε μίνι LED,

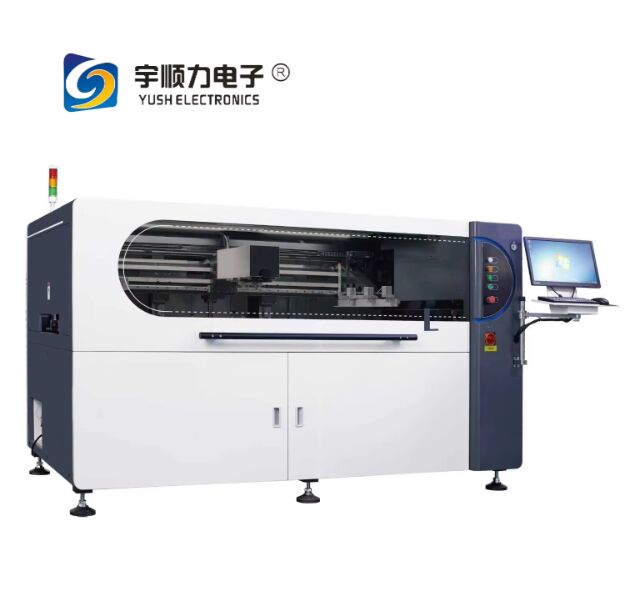

YS-12 Πλήρως Αυτόματη Μηχανή Οπτικής Εκτύπωσης

Η πλήρως αυτόματη μηχανή οπτικής εκτύπωσης YS-12 έχει σχεδιαστεί κυρίως για εφαρμογές mini LED, προσφέροντας δυνατότητες εκτύπωσης ακριβείας για προηγμένη κατασκευή ηλεκτρονικών.

Επισκόπηση Προϊόντος

Τεχνικές Προδιαγραφές

Παράμετροι Πλαισίου Οθόνης

Ελάχιστο Μέγεθος	520 × 300 mm
Μέγιστο Μέγεθος	1500 × 750 mm
Πάχος	20-40 mm
Λειτουργία Θέσης Στενσιλ	Χειροκίνητη τοποθέτηση

Παράμετροι Πλακέτας PCB

Ελάχιστο Μέγεθος PCB	50 × 50 mm
Μέγιστο Μέγεθος PCB	1200 × 350 mm
Πάχος PCB	0.4-6 mm
Παραμόρφωση PCB	<1%
Απόσταση Περιθωρίου Άκρης Πλακέτας PCB	2.5 mm
Ύψος Πλακέτας	25 mm
Ύψος Μεταφοράς	900 ± 40 mm
Ταχύτητα Μεταφοράς	Μέγιστο 1500 mm/s (Προγραμματιζόμενο)
Λειτουργία Μεταφοράς	Διαδρομή μεταφοράς ενός τμήματος
Μέγιστο Βάρος Πλακέτας PCB	7 kg
Κατεύθυνση Μεταφοράς	Αριστερά-Δεξιά; Δεξιά-Αριστερά; Αριστερά-Αριστερά; Δεξιά-Δεξιά

Παράμετροι Εκτύπωσης

Ταχύτητα Εκτύπωσης	10-200 mm/sec
Πίεση Εκτύπωσης	0.5-25 kg
Λειτουργία Εκτύπωσης	Εκτύπωση με μονή ή διπλή σπάτουλα
Απόσταση Απελευθέρωσης	0-20 mm
Λειτουργία Snap-Mode	Απομάκρυνση τριών σταδίων
Τύπος Σπάτουλας	Λαστιχένια σπάτουλα/Ατσάλινη σπάτουλα
Ταχύτητα Απελευθέρωσης	0-20 mm/sec

Ακρίβεια Εκτύπωσης

Ακρίβεια Επαναλαμβανόμενης Θέσης	±0.015 mm
Ακρίβεια Εκτύπωσης	±0.025 mm
Χρόνος Κύκλου (Εξαιρουμένου του Καθαρισμού)	<15 δευτερόλεπτα
Χρόνος Αλλαγής	<5 λεπτά

Παράμετροι Καθαρισμού

Διαδρομή Καθαρισμού	Αυτόματη δημιουργία
Θέση Καθαρισμού	Δεξιός καθαρισμός
Ταχύτητα Καθαρισμού	10-200 mm/sec
Κατανάλωση Υγρού Καθαρισμού	Αυτόματη & χειροκίνητη ρύθμιση
Κατανάλωση Χαρτιού Καθαρισμού	Αυτόματη & χειροκίνητη ρύθμιση

Παράμετροι Εικόνας

CCD FOV	10 × 8 mm
Τύπος Κάμερας	Ψηφιακή κάμερα 130 megapixel
Σύστημα Κάμερας	Δομή επιλογής κλειδώματος πάνω/κάτω
Χρόνος Κύκλου Κάμερας	150 ms
Μέγεθος Σήματος	0.1-6 mm
Αριθμός Αποφυγής	Μέγιστο: 1 τεμάχιο
Αριθμός Σήματος	Μέγιστο: 4 τεμάχια
2D Ανίχνευση	Ανίχνευση χαμηλού κασσίτερου/ελλιπούς εκτύπωσης/συνεχούς κασσίτερου

Λειτουργική Διαμόρφωση

Έλεγχος Ασφαλείας: Άνοιγμα πόρτας για διακοπή, μη φυσιολογικός συναγερμός
Έξυπνο UI: Ολοκαίνουργιο περιβάλλον εργασίας, λειτουργία πλήκτρων συντόμευσης
Ρύθμιση Δικαιωμάτων: Ελεύθερα ρυθμιζόμενη διαίρεση εξουσίας για χειριστές, τεχνικούς και μηχανικούς
Τυπικό Σύστημα MES: Προσαρμοσμένες λύσεις Industry 4.0, καταγραφή SOP, μεταφόρτωση δεδομένων εξοπλισμού
Σύνδεση SPI: Αυτόματη αντιστάθμιση για μετατόπιση, ανίχνευση ανεπαρκούς κασσίτερου, αυτόματος καθαρισμός μεταλλικού πλέγματος
Σύστημα Ιχνηλασιμότητας: Κωδικός σάρωσης κάμερας, συμβατό μέγεθος: 2.5×2.5-8×8 mm

Απαιτήσεις Εγκατάστασης

Βάρος Μηχανής	1500 kg
Κύρια Παροχή Ρεύματος	AC: 220±10V; 50/60Hz, 3.5KW, με σταθερό ρεύμα και παροχή ρεύματος
Γείωση	Ο εξοπλισμός απαιτεί ξεχωριστή γείωση με ειδικό καλώδιο γείωσης
Τύπος Βύσματος	English SS145 (13A)
Κύρια Πηγή Παροχής Αέρα	4.0-6 kgf/cm² βιομηχανική πηγή αερίου, με διάμετρο ευθείας οδού 8mm

Περιβάλλον Λειτουργίας

Θερμοκρασία Λειτουργίας	-20℃ έως 45℃
Υγρασία Περιβάλλοντος Λειτουργίας	30% έως 60%
Ηλεκτροστατική Προστασία	ESD γείωση ηλεκτροστατική προστασία
