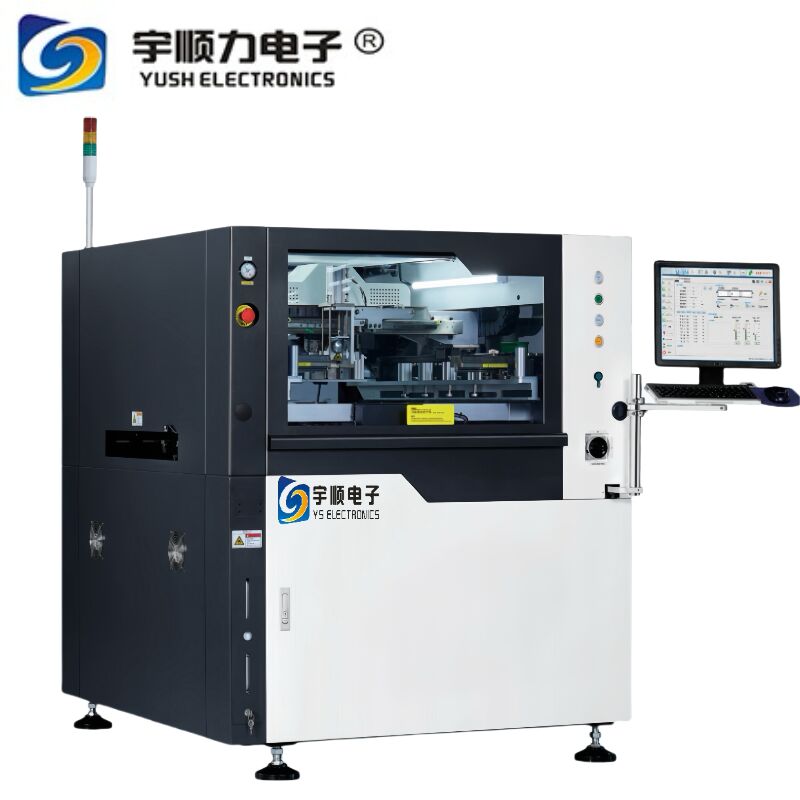

Εκτυπωτής πάστας συγκόλλησης υψηλής ακρίβειας, πλήρως αυτόματος, για την παραγωγή PCB
Εκτυπωτής πάστας συγκόλλησης υψηλής ακρίβειας, πλήρως αυτόματος, για την παραγωγή PCB
Προδιαγραφές απόδοσης μηχανήματος
| Ακρίβεια επαναλαμβανόμενης θέσης | ±10μm@6σ, CPK≥2.0 |
|---|
| Ακρίβεια εκτύπωσης | ±18μm@6σ, CPK≥2.0 |
|---|
| NCP-CT (εκτός καθαρισμού και εκτύπωσης) | <7.5 δευτ. |
|---|
| HCP-CT (συμπεριλαμβανομένου του καθαρισμού και της εκτύπωσης) | 18s/τεμ. |
|---|
| Process CT | 4 λεπτά |
|---|
| Transfer Line CT | 2 λεπτά |
|---|
Παράμετροι επεξεργασίας υποστρώματος
| Μέγιστο μέγεθος πλακέτας | 510*510mm (Προαιρετική αναβάθμιση σε: 610*510mm) |
|---|
| Ελάχιστο μέγεθος πλακέτας | 50*50mm |
|---|
| Πάχος πλακέτας | 0.4~6mm |
|---|
| Μηχανικό εύρος κάμερας | 528*510mm |
|---|
| Μέγιστο βάρος πλακέτας | 5kg |
|---|
| Απόσταση από την άκρη της πλακέτας | 2.5mm |
|---|
| Ύψος πλακέτας | 23mm Πέρα από τα στοιχεία καρφίτσας |
|---|
| Ταχύτητα μεταφοράς | 900±40mm |
|---|
| Μέγιστη ταχύτητα μεταφοράς | Τμηματικός έλεγχος, 1500mm/s (Μέγιστο) |
|---|
| Κατεύθυνση μεταφοράς | Ένα στάδιο |
|---|
Παράμετροι εκτύπωσης
| Ταχύτητα εκτύπωσης | 10~200mm/sec |
|---|
| Πίεση εκτύπωσης | 0.5~20Kg |
|---|
| Λειτουργία εκτύπωσης | Μία/Δύο φορές |
|---|
| Τύπος σπάτουλας | Λαστιχένια/Λεπίδα σπάτουλας (γωνία 45/55/60) |
|---|
| Snap-off | 0~20mm |
|---|
| Snap-Speed | 0~20mm/sec |
|---|
| Μέγεθος πλαισίου προτύπου | 470*370mm~737*737mm |
|---|
| Μέθοδος τοποθέτησης μεταλλικού πλέγματος | Αυτόματη τοποθέτηση κατεύθυνσης Υ |
|---|
Παράμετροι καθαρισμού
| Σύστημα καθαρισμού | Ξηρό, Υγρό, Κενό τρεις λειτουργίες |
|---|
| Καθαρισμός υψηλής ταχύτητας | Ενσωματωμένος & υφαντός καθαρισμός |
|---|
| Σύστημα καθαρισμού | Τύπος ψεκασμού πλευρικά |
|---|
| Διαδρομή καθαρισμού | Αυτόματη δημιουργία |
|---|
| Θέση καθαρισμού | Μετά τον καθαρισμό |
|---|
| Ταχύτητα καθαρισμού | 10-200mm/sec |
|---|
| Κατανάλωση υγρού καθαρισμού | Αυτόματη & χειροκίνητη ρύθμιση |
|---|
| Κατανάλωση χαρτιού καθαρισμού | Αυτόματη & χειροκίνητη ρύθμιση |
|---|
Παράμετροι όρασης
| CCD FOV | 10*8mm |
|---|
| Τύπος κάμερας | 130 Χιλιάδες Ψηφιακή κάμερα CCD |
|---|
| Σύστημα κάμερας | Δομή οπτικών κλειδώματος πάνω/κάτω |
|---|
| Χρόνος κύκλου κάμερας | 100ms |
|---|
| Τύποι σημείων αναφοράς | Τυπικό σχήμα σημείου αναφοράς: στρογγυλό, τετράγωνο, διαμάντι, σταυρός, Pad και προφίλ |
|---|
| Μέγεθος σήματος | 0.1-6mm |
|---|
| Αριθμός σήματος | Μέγιστο: 4 τεμ. |
|---|
| Αριθμός αποφυγής | Μέγιστο: 1 τεμ. |
|---|
Παράμετροι μηχανήματος
| Πηγή ενέργειας | AC: 220±10%, 50/60Hz 2.2KW |
|---|
| Πίεση αέρα | 4~6Kgf/cm² |
|---|
| Κατανάλωση αέρα | Περίπου 5L/min |
|---|
| Θερμοκρασία λειτουργίας | -20℃~+45℃ |
|---|
| Υγρασία περιβάλλοντος εργασίας | 30%~60% |
|---|
| Διάσταση μηχανήματος (χωρίς φως πύργου) | 1500(H)mm |
|---|
| Μήκος μηχανήματος | 1240(L)mm |
|---|
| Πλάτος μηχανήματος | 1410(W)mm |
|---|
| Βάρος μηχανήματος περίπου | Περίπου: Περίπου 1100Kg |
|---|
| Απαιτήσεις φόρτωσης εξοπλισμού | 650Kg/m² |
|---|
Προδιαγραφές εξοπλισμού
Μοντέλο εξοπλισμού: YS-GT
Μέγεθος: 1240(L) * 1410(W) * 1500(H)mm
Απαιτήσεις ισχύος
Κύρια παροχή ρεύματος: AC: 220 ± 10%, 50/60HZ 3KW σταθερή παροχή ρεύματος με ονομαστικό ρεύμα, τύπος βύσματος: Βρετανικό σύστημα.
Απαιτήσεις παροχής αερίου
Κύρια παροχή αερίου: Μια σταθερή βιομηχανική πηγή αερίου με πίεση 4.0-6kgf/cm². Η διάμετρος του σωλήνα αερίου είναι 6mm/8mm/10mm/12mm και η μπροστινή ένωση του σωλήνα αερίου είναι καθολική.
Βάρος μηχανήματος
Περίπου 1100Kg
Περιβάλλον χρήσης εξοπλισμού
- Θερμοκρασία εργαστηρίου: -20℃~+45℃
- Υγρασία εργαστηρίου: 30-60%
- Προστασία από στατικό ηλεκτρισμό: Απαιτείται γείωση ESD και προστασία από στατικό ηλεκτρισμό
- Φέρουσα ικανότητα δαπέδου: Πρέπει να είναι ≥ 650kg/m²
