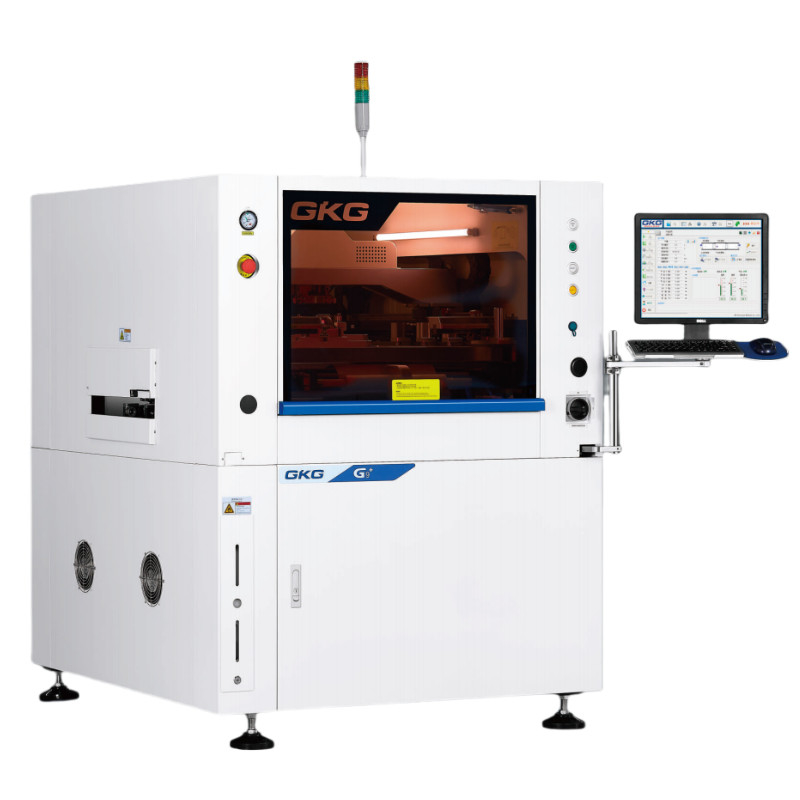

Υψηλής ακρίβειας πλήρως αυτόματο εκτυπωτή πάστες συγκόλλησης πλακών PCB
Υψηλής ακρίβειας και υψηλής ταχύτητας πλήρως αυτόματο εκτυπωτή ζυθοποιίας
Το αυτόματο εκτυπωτικό μηχάνημα G9+ είναι ένα μοντέλο υψηλής ποιότητας για υψηλής ποιότητας εφαρμογή SMT, το οποίο μπορεί να ικανοποιήσει τις απαιτήσεις της διαδικασίας εκτύπωσης 03015, 0,25 βήμα, υψηλή ακρίβεια και υψηλή ταχύτητα.
Τεχνική παράμετρος/προδιαγραφές
| Επεξεργασία υποστρώματος |
G9+ |
| Μέγιστο μέγεθος πλακέτας |
450*340 χιλιοστά |
| Ελάχιστο μέγεθος πλακέτας |
50*50mm |
| Μονάδα: |
0.4~6mm |
| Μέγιστο βάρος της σανίδας |
3 κιλά |
| Ανοιχτό χώρο στην άκρη του πίνακα |
2.5mm |
| Υψόμετρος της σανίδας |
15 χιλιοστά |
| Υψόμετρο μεταφοράς |
900±40 mm |
| Ταχύτητα μεταφοράς |
1500 mm/s (μέγιστο)
Έλεγχος προγράμματος
|
| Κατεύθυνση μεταφοράς |
Ένα στάδιο |
| Κελαμάκια επιφάνειας |
Πατενταρισμένο πάνω από την επάνω σφραγίδα |
| Κλειδώσεις πλευρικών |
| Λειτουργία προσρόφησης |
| Σύστημα υποστήριξης |
Μαγνητική καρφίτσα |
| Κλειδί υποστήριξης |
| Εγχειρητικό τραπέζι προς τα πάνω και προς τα κάτω |
Διαμετρική εμφάνιση
Διάσταση BTB
Απόδοση
Σύστημα ψηφιακής κάμερας CCD
Με ένα ολοκαίνουργιο σύστημα οπτικής διαδρομής, ομοιόμορφο κυκλικό φως και υψηλή φωτεινότητα της ομοαξονικής φωτεινής πηγής.που επιτρέπουν την εύκολη αναγνώριση διαφορετικών σημείων σήμανσης (συμπεριλαμβανομένων των ανισόμετρων σημείων σήμανσης), όπως η επικάλυψη από κασσίτερο, επικάλυψη χαλκού, επικάλυψη ασημιού, συγκόλληση με θερμό αέρα, FPC και διάφορα είδη PCB διαφορετικού χρώματος.
Διορθώσιμος πάχος PCB υψηλής ακρίβειας
Εξαιρετικά αξιόπιστη δομή με σταθερή κίνηση XY. Η χειροκίνητη ρύθμιση καθιστά εύκολο να προσαρμόσει διαφορετικό πάχος PCB.
Σύστημα εντοπισμού θέσης σιδηροδρόμου οδηγού
Νέο μοτίβο κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας οδηγός σιδηρόδρομο μπορεί να αποσυναρμολογηθεί, προγραμματιζόμενο ευέλικτο πλευρικό σφιγκτήρα, ειδικά για FPC, PCBwarpage, να εκτελέσει μια μοναδική συσκευή πλακέτα κατασκήνωσης.Μέσα από το λογισμικό προγραμματισμού μπορεί αυτόματα να τεντωθεί και να τραβήξει πίσω ανεπηρέαστο πάχος PCB.
Καινοτόμο σχεδιασμό της δομής της σφουγγαριού
Να υιοθετηθεί ένα ολοκληρωμένο σύστημα σφουγγαρίσματος που να βελτιώνει τη σταθερότητα και τη διάρκεια ζωής.
Καθαρισμός προτύπων υψηλής ταχύτητας
Η δομή καθαρισμού που διανέμεται προς τα κάτω αποτρέπει με επιτυχία τη σύγχυση του ανοίγματος (που είναι πάντα η βασική αιτία για αναποτελεσματικό καθαρισμό).Το μήκος του διαλύτη που χορηγείται μπορεί επίσης να τροποποιηθεί εύκολα με έλεγχο λογισμικού.
Νέα πολυλειτουργική διεπαφή
Η απλότητα, ο Clearty καταλαβαίνει, ο χρήστης είναι φιλικός.
Λειτουργία παρακολούθησης της πραγματικής θερμοκρασίας και υγρασίας.
