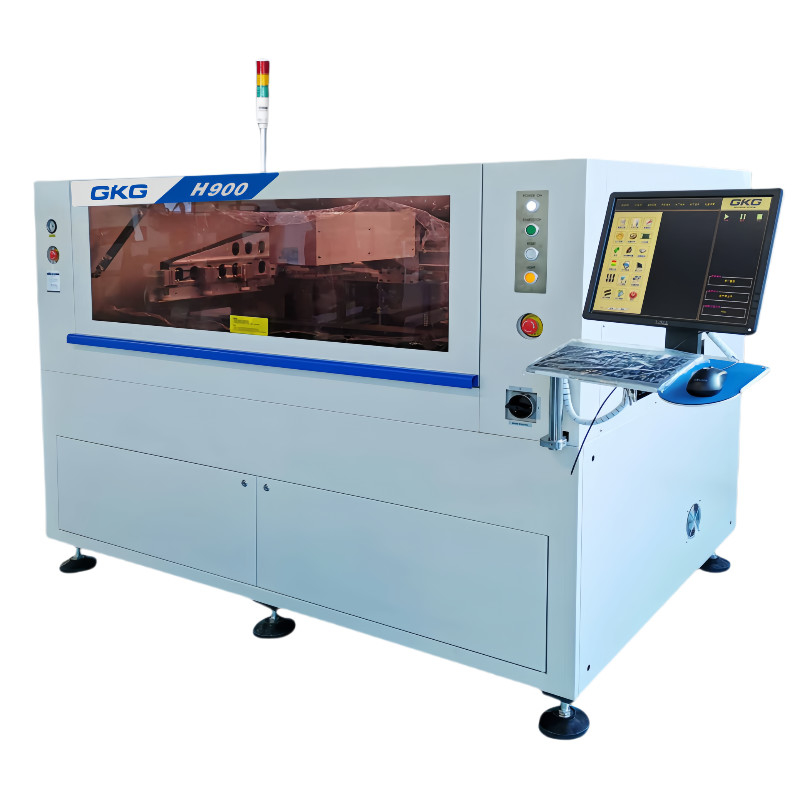

Πλήρως αυτόματος εκτυπωτής πάστες συγκόλλησης PCB
, Εκτυπωτής πάστες για την συγκόλληση με πλαστικό κασσίτερο
, Γρήγορος εκτυπωτής πάστες με συγκόλληση PCB
Γρήγορος πλήρως αυτόματος εκτυπωτής πάστες συγκόλλησης PCB για επικάλυψη τσιμέντου
Πλήρως αυτόματος εκτυπωτής πάστες συγκόλλησης
Προδιαγραφές
| Απόδοση μηχανής |
| Επαναλαμβάνεται ακρίβεια θέσης |
± 0,015 mm |
| Ακρίβεια εκτύπωσης |
±0,03 mm |
| Βάσει του συστήματος δοκιμών τρίτου μέρους (CTQ) Ελέγξτε την ακριβή θέση εκτύπωσης με πάστα συγκόλλησης |
| Χρόνος κύκλου |
< 15sec |
| Παράμετρος μηχανής |
| Πηγή ενέργειας |
Δυνατότητα ανάφλεξης: |
| Πίεση αέρα |
4~6Kgf/cm2 |
| Κατανάλωση αέρα |
Περίπου 5L/min |
| Θερμοκρασία λειτουργίας |
-20°C~+45°C |
| Η υγρασία του περιβάλλοντος εργασίας |
30%~60% |
| Μέγεθος μηχανής (χωρίς το φως του πύργου) |
1509 ((H) mm |
| Μέγεθος μηχανής |
1970 ((L) mm |
| πλάτος μηχανής |
1210 ((W) mm |
| Υπολογισμός βάρους μηχανής |
Περίπου 1500 κιλά. |
| Επεξεργασία υποστρώματος |
| Μέγιστο μέγεθος πλακέτας |
900*350 mm |
| Ελάχιστο μέγεθος πλακέτας |
80*50mm |
| Μονάδα: |
0.8~6mm |
| Μέγιστο βάρος της σανίδας |
10 κιλά |
| Ανοιχτό χώρο στην άκρη του πίνακα |
3.5mm |
| Υψόμετρος της σανίδας |
15 χιλιοστά |
| Υψόμετρο μεταφοράς |
900±40 mm |
| Ταχύτητα μεταφοράς |
1500 mm/s (μέγιστο) |
| Κατεύθυνση μεταφοράς |
Ένα στάδιο |
1Διάγραμμα διαστάσεων εξοπλισμού
Μέγεθος εξοπλισμού:1970*1210*1509mm
Εικόνα και οπτικό σύστημα
Χρησιμοποιώντας ομοιόμορφο δακτυλικό φως και υψηλής φωτεινότητας ομοαξονικό φως, με τη λειτουργία ρύθμισης φωτεινότητας υποσχέσεων, τότε μπορούν να αναγνωριστούν καλά όλα τα είδη σημείων σήμανσης (συμπεριλαμβανομένων των ανθεκτικών σημείων σήμανσης),ισχύει για την επικάλυψη από κασσίτερο, χάλκινο, χρυσό, ψεκασμό κασσίτερου, FPC και άλλους τύπουςPCB με διαφορετικά χρώματα.
Ηλεκτρικό σύστημα ελέγχου
Ασφαλής και τακτοποιημένη διανομή ηλεκτρικού κυκλώματος και κυκλώματος αερίου Το ηλεκτρικό κύκλωμα και το μονοπάτι αερίου τοποθετούνται κατακόρυφα στις δύο πλευρές και στο πίσω μέρος της μηχανής, το οποίο είναι εύκολο να ελέγχεται και να επισκευάζεται.
Κινέζικη/Αγγλική διεπαφή λειτουργίας
Το μηχάνημα υιοθετεί λειτουργική διεπαφή windowsXP/win7 με φιλικό προς το χρήστη λογισμικό GKG.Μενού/Επιθεωρητικό ημερολόγιο/Καταγραφή βλάβης/Διαγνώριση βλάβης/Ανάλυση σφαλμάτων/Φωτεινός συναγερμός κλπ.
Σύστημα επιθεώρησης και ανάλυσης της ποιότητας της 2D εκτύπωσης με πάστα συγκόλλησης
Το 2D σύστημα ανιχνεύει αμέσως ελαττώματα κατά την εναπόθεση της πάστες συγκόλλησης, όπως απόκλιση, έλλειψη πάστες, απουσία πάστες, σύνδεση πάστες κλπ., και εγγυάται την ποιότητα εκτύπωσης.
Ρυθμίσιμος κινητήρας βήματος -Προγραμματιζόμενες & πλωτές κεφαλές εκτύπωσης
Μοναδική μακρά πλατφόρμα και σταθερή σχεδίαση τροχιάς, για να εξασφαλιστεί σταθερή υποστήριξη PCB.Short squeegee οριζόντια εκτύπωση, σταθερότητα πίεσης, εξοικονομήστε πάστα συγκόλλησης.
