Μηχανή κοπής μονοάξονων PCB
, Αποτελεσματική μηχανή κοπής PCB
, Μηχανή κοπής PCB με ακρίβεια
Διάσταση: |
580mm*910mm*1650mm |
Βάρος: |
500 κιλά |
Μέγιστο πάχος του ελαστικού εργαστηρίου: |
4mm ((Παρακαλείστε να επικοινωνήσετε με τον κατασκευαστή του εξοπλισμού εκ των προτέρων) |
Πηγή: |
Μία φάση AC220V±10%, μέγιστη ισχύς 4,5KVA |
Τύπος μεταποιητέων προϊόντων: |
QFN、DFN、BGA、LGA、FC、MEMS,LED Πλάκα BT με ακτίνες φωτός και άλλα υλικά με τα ίδια φυσικά χαρακτηριστικ |
Θέρμανση λειτουργίας του εξοπλισμού: |
23°C±2°C |

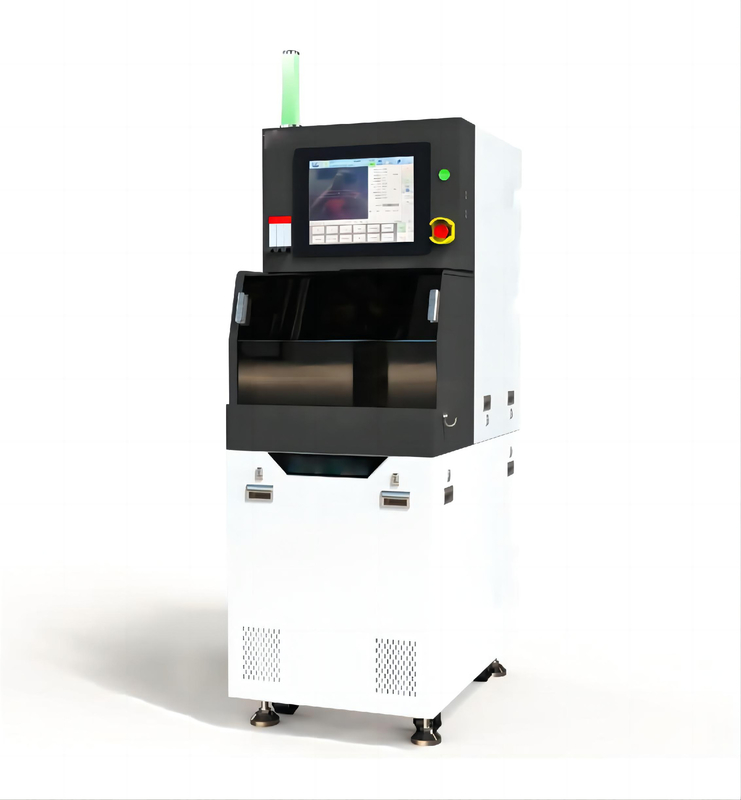

Εργαστήριο κοπής PCB με αποτελεσματική γραφή ακριβείας με έναν άξονα
1 Απαιτήσεις για το περιβάλλον χρήσης του εξοπλισμού και τεχνικές παραμέτρους
YSL3600 Μηχανή γραφήματος ακριβείας μονόξυλος λειτουργία αποδοτικής κοπής. Το μέγιστο μέγεθος του εργαστηρίου επεξεργασίας είναι 150 * 150mm, κατάλληλο για μικρά υλικά υποστρώματος συσκευασίας, κοπή μαλακών υλικών,χειροκίνητη φόρτωση και εκφόρτωση, αυτόματο κιβώτιο και τοποθέτηση, αυτόματη κοπή ευθυγράμμισης
1Το μηχάνημα γραφής πρέπει να τοποθετείται χωρίς εμφανείς δονήσεις. Καθαρίστε το δωμάτιο χωρίς διαβρωτικά αέρια και ισχυρό μαγνητικό πεδίο. Η θερμοκρασία εργασίας είναι μεταξύ 20 και 25 °C και παραμένει σταθερή.η σχετική υγρασία είναι < 60%, δεν υπάρχει συμπύκνωση.
2Ο συμπιεσμένος αέρας που χρησιμοποιείται από τη γραφομηχανή πρέπει να είναι καθαρός, χωρίς λάδι και νερό, και ο συμπιεσμένος αέρας πρέπει να φιλτράρεται μέσω του ψυχρού στεγνωτήρα.
3.Η ποιότητα του νερού ψύξης κοπής της μηχανής κοπής πρέπει να είναι καθαρή χωρίς ακαθαρσίες και η θερμοκρασία του νερού πρέπει να είναι εντός των 16-20°C,και η διακύμανση της θερμοκρασίας του νερού είναι μικρότερη ή ίση με ± 1°C · η υπερβολική θερμοκρασία του νερού μπορεί να προκαλέσει σπάσιμο της άκρης κοπής, φθορά της μεμβράνης, φτυάρι και κοπή· η θερμοκρασία του νερού της μηχανής κοπής πρέπει να είναι εντός των 9-16°C,και η διακύμανση της θερμοκρασίας του νερού είναι μικρότερη ή ίση με ± 2°C Η υπερβολική θερμοκρασία του νερού μπορεί να προκαλέσει τήξη τσιμέντου, αντίστροφη κοπή και σπασμένη κοπή.
4.Η ποιότητα του νερού του ψυκτικού νερού που χρησιμοποιείται στην γραφομηχανή πρέπει να είναι καθαρή και απαλλαγμένη από ακαθαρσίες, η θερμοκρασία του νερού πρέπει να είναι εντός των 12-20°C,και η διακύμανση της θερμοκρασίας του νερού είναι μικρότερη ή ίση με ± 1°C Εάν η θερμοκρασία του νερού υπερβαίνει το πρότυπο, μπορεί να επηρεάσει την ψύξη του σπινδέλου, να επηρεάσει την ακρίβεια και τη σταθερότητα του σπινδέλου, με αποτέλεσμα την απόκλιση κοπής,κακή ποιότητα κοπής και άλλες συνθήκες. (με θερμοκρασία δωματίου και θερμοκρασία κοπής εντός ± 3°C)
5Η περιεκτικότητα σε λάδι προέλευσης αερίου είναι μικρότερη από 0,5 mg/m3.
| Βασικό παραμέτρους |
| Διάσταση του σχεδίου |
580 mm × 910 mm × 1650 mm |
| Βάρος |
Περίπου 600 κιλά |
| Μέγιστο πάχος του ελαστικού εργαστηρίου |
4mm ((Παρακαλείστε να επικοινωνήσετε με τον κατασκευαστή του εξοπλισμού εκ των προτέρων) |
| Τύπος μεταποιητέων προϊόντων |
QFN,DFN,BGA,LGA,FC,MEMS,LED Πλάκα BT με ακτίνες φωτός και άλλα υλικά με τα ίδια φυσικά χαρακτηριστικά |
| Πηγή |
Μία φάση AC220V±10%, μέγιστη ισχύς 4,5KVA |
|
Συμπυκνωμένος αέρας
|
Πίεση συμπιεσμένου αέρα παροχής: μεγαλύτερη από 0,6 MPa, διακύμανση πίεσης μικρότερη από 0,02 MPa |
| Εργασιακή πίεση εξοπλισμού:0.55-0.6MPa |
| Μέγιστη κατανάλωση: 200 L/min |
| Ακρίβεια φιλτραρίσματος: 0,01μm/99,5% καθαρό συμπιεσμένο αέρα χωρίς λάδι |
|
Νερό ψύξης
|
Πίεση:0.2-0.3MPa |
| Πιο υψηλή κατανάλωση:20,0 L/min |
| |
Θερμοκρασία: 17°C ± 2°C (σύμφωνα με την απαιτούμενη ρύθμιση ισχύος του υλικού επεξεργασίας, όσο μεγαλύτερη είναι η ισχύς, τόσο χαμηλότερη είναι η θερμοκρασία) |
| Κόψτε το νερό. |
Πίεση:0.2-0.3MPa |
| Πύργος:60,0 L/min |
| Θερμοκρασία:10°C-16°C(Όταν η θερμοκρασία του νερού έχει ειδικές απαιτήσεις, παρακαλούμε επικοινωνήστε εκ των προτέρων με τον κατασκευαστή του εξοπλισμού) |
| Αέριο εξάτμισης |
Συνολική εκκένωση του εξοπλισμού:1.5 m3/min |
| Ταχύτητα του αέρα του εξοπλισμού: > 17 m/s |
| Θέρμανση λειτουργίας του εξοπλισμού |
23°C±2°C |
| Σχετική υγρασία του περιβάλλοντος |
40%-60%, χωρίς συμπύκνωση |
| Τοποθεσία τοποθέτησης εξοπλισμού |
Να φυλάσσεται μακριά από την πηγή δονήσεων, μακριά από τον ισχυρό άνεμο, τη σκόνη, τη νερομίχλη, τη συσκευή ορυκτής λάδι. |
2,
2Σύστημα κοπής
| Άξονας Χ κοπή παραμέτρους |
| Συστήματα καθοδήγησης και κίνησης |
Μηχανή: κινητήρας κυκλικού κυκλώματος |
| Οδηγός: σιδηρόδρομος-οδηγός και στροφή σφαίρας |
| Περιοχή κοπής |
Αποτελεσματική κοπή της περιοχής φ150mm |
|
Ορίστε το πεδίο εφαρμογής
το μέγεθος του τεμαχίου εργασίας
|
Μέγιστο 150 mm |
| Μοναδικό βήμα 0,001 mm |
|
Ταχύτητα
|
Μέγιστη ταχύτητα 600 mm/s |
| Ταχύτητα επιστροφής 600 mm/s |
| Πεδίο ρύθμισης ταχύτητας κοπής:0.1mm/s - 400mm/s |
| Ποσοστό ανάλυσης |
0.001mm |
| Σύστημα ελέγχου |
Σερβοκινητήρας εναλλασσόμενου ρεύματος |
| Άξονας Y κοπή παραμέτρους |
Συστήματα καθοδήγησης και κίνησης
|
Μηχανή: κινητήρας κυκλικού κυκλώματος |
| Οδηγός: σιδηρόδρομος-οδηγός και στροφή σφαίρας |
| Περιοχή κοπής |
Εφαρμοσμένη περιοχή κοπής φ150 mm |
Ορίστε το πεδίο εφαρμογής του μεγέθους του εργασιακού κομματιού
|
Μέγιστο 150 mm |
| Μία μόνο βήμα 0,0001 mm |
| Ταχύτητα |
Μέγιστη ταχύτητα 200 mm/s |
| Περιοχή ρυθμίσεων σταδίου |
Από 0 έως 300 mm |
| Ποσοστό ανάλυσης |
0.0001mm |
| Σύστημα ελέγχου |
Σύστημα κλειστού κυκλώματος με κινητήρα κυκλώματος AC + κανόνα πλέγματος |
Ακριβότητα βήματος
|
Ακριβότητα ενός βήματος-βήματος:0.002mm/5mm |
| Μέγιστο σφάλμα καθ'όλη τη διάρκεια της διαδικασίας:0.005mm/150mm |
| Άξονας Z κοπή παραμέτρους |
Συστήματα καθοδήγησης και κίνησης
|
Μηχανή: κινητήρας κυκλικού κυκλώματος |
| Οδηγός: σιδηρόδρομος-οδηγός και στροφή σφαίρας |
| Μέγιστη στροφή |
30 mm ((Όταν τοποθετείται η φ 55,56 σκληρή λεπίδα, η λεπίδα είναι περίπου 16,5 mm από την πλάκα εργασίας) |
| Ταχύτητα |
Μέγιστη ταχύτητα 30 mm/s |
| Ελάχιστο πάχος της κούπας αναρρόφησης |
14 χιλιοστά |
| Μέγιστο πάχος κοπής |
4 χιλιοστά |
| Ποσοστό ανάλυσης |
0.0001mm |
| Επαναλαμβανόμενη ακρίβεια θέσης |
0.001mm |
| Σύστημα ελέγχου |
Σερβοκινητήρας εναλλασσόμενου ρεύματος |
| Άξονας θ κοπή ΠαράμαΕπικεφαλής |
| Σύστημα οδήγησης |
Μηχανή: κινητήρας DD |
| Μέγιστη στροφή |
360° ((100° κατά την αντίστροφη κατεύθυνση του ρολογιού σε μηδέν έως 360° κατά την κατεύθυνση του ρολογιού) |
| Ταχύτητα |
Μέγιστη ταχύτητα 180°/s |
| Ποσοστό ανάλυσης |
00,0005 ° |
| Σύστημα ελέγχου |
Κωδικοποιητής γωνίας στροφής |
| Στρίψιμο κοπή παραμέτρους |
| Βασικός άξονας |
Υποκείμενο: υποκείμενο αέρα υψηλής πίεσης |
| Μηχανή: συνεχές ρεύμα |
| Ποσοστό περιστροφής |
6000 στροφές ανά λεπτό - 40000 στροφές ανά λεπτό |
| Δύναμη |
1.5kw |
| Η λεπίδα μπορεί να εγκατασταθεί |
Ελαφρύ μαχαίρι (διάμετρος φ 49 mm ~ φ 60 mm) |
| Απαιτήσεις για την πίεση τροφοδοσίας |
00,55 MPa - 0,6 MPa |
| Κάλυψη ψεκασμού |
Τυπικό κάλυμμα ψεκασμού με άμεση ψεκασμό και πλευρική ψεκασμό |
| Προαιρετική τοποθέτηση του ακροφύλλου καθαρισμού |
| Άλλα |
Η εγκατάσταση σφινδάλου υιοθετεί τη δομή συναρμολόγησης |
| ΚΚΔ Εικόνα Σύστημα |
| Σύστημα |
Σύστημα λήψης βασισμένο στα γραφικά στόχου της κάμερας HD |
|
Λειτουργία
|
Δομή κάμερας υψηλής ισχύος |
| Σύστημα φωτεινής πηγής: LED φωτεινή πηγή, ευθεία φωτεινή πηγή + δακτυλική φωτεινή πηγή |
| Αυτόματη ρύθμιση της έντασης φωτός |
| Αυτόματη ευθυγράμμιση θέσης |
| Ακριβότητα ευθυγράμμισης |
± 1 pixel |
| Διαθέσιμο μέγεθος τσιπ |
Και 0,2 mm ή μεγαλύτερο |
|
Γράφημα
ποσοστό αναγνώρισης
|
Ποσοστό επιτυχίας > 98% χωρίς αναγνώριση σφάλματος |
| |
Η αυτόματη γραφική ταυτοποίηση επιτρέπει τη διακύμανση γωνίας του προϊόντος: εντός 5° |
| Άλλα λειτουργίες |
| Εικόνα αφής |
15 ιντσών οθόνη αφής LCD |
| Φώτα συναγερμού |
Η κορυφή του εξοπλισμού είναι εξοπλισμένη με κόκκινα, κίτρινα και πράσινα τριχρωματικά φώτα σήματος και κουδούνι |
|
Προστασία και συναγερμός εξοπλισμού
|
Δραστηριότητα προστασίας: Κατά την διακοπή ρεύματος, το προϊόν και η λεπίδα μπορούν να προστατευθούν αποτελεσματικά από ζημιές. |
| Ο κύριος άξονας μπορεί να προστατευθεί από ανεπαρκή πίεση αέρα ή διακοπή της παροχής αέρα. |
| Όταν η παροχή νερού από το σπιντέλο είναι ανεπαρκής, ο συναγερμός σταματά και η άμεση ψεκαστική και η πλευρική ψεκαστική μπορούν να διακόπτονται αυτόματα. |
| Κόψτε το νερό, διακόψτε τον συναγερμό. |
| |
Η διάρκεια ζωής της λεπίδας ορίζεται με συναγερμό (μπορεί να αφαιρεθεί μετά το συναγερμό, αφού επεξεργαστεί το τρέχον κομμάτι, δεν μπορεί να ξεκινήσει το επόμενο κομμάτι). |
| Όλα τα εξαρτήματα κενού έχουν ανεπαρκή βαθμό κενού, θα προκαλέσει συναγερμό. |
| Προστασία συναγερμού υπερφόρτωσης. |
| Πολλαπλή μέτρηση τιμή διαφοράς υψόμετρου είναι πολύ μεγάλος συναγερμός. |
| Όταν η πόρτα του εξοπλισμού δεν είναι κλειστή, η λειτουργία κοπής δεν μπορεί να συνεχιστεί. |
| Δραστηριότητα κίνησης του εξοπλισμού |
Το κάτω μέρος του εξοπλισμού είναι εξοπλισμένο με απορροφητικά πόδια για τη ρύθμιση του επιπέδου και των κυλίνδρων φορτίου για την κίνηση. |
| USB |
USB3.0 |
|
Χρησιμοποιούμενο περιβάλλον λογισμικού
|
Κινεζική διεπαφή, που μπορεί να αποθηκεύσει πολλά αρχεία επεξεργασίας και αρχεία λεπίδας. |
| Υποστήριξη για διακοπή πολλαπλών φέτων. |
| Η επιθεώρηση μπορεί να ανασταλεί ανά πάσα στιγμή κατά τη διάρκεια της διαδικασίας κοπής. |
| Με ημιαυτόματη λειτουργία κοπής. |
|
Μετά την ρύθμιση της ανάγνωσης, το προϊόν μπορεί αυτόματα να ολοκληρώσει την προ-ευθυγράμμιση, αυτόματη αναγνώριση γραφήματος του μαχαιριού και να εκτελέσει αυτόματα την κοπή
με διάφορους τρόπους.
|
| Αυτόματη εκτέλεση της αποζημίωσης από την επιθεώρηση φθοράς της λεπίδας, αυτόματη επιθεώρηση ποιότητας κοπής, αυτόματη επιθεώρηση βλάβης της λεπίδας. |
| Τρόπος κοπής: υπάρχουν αυτόματη και ημι-αυτόματη λειτουργία κοπής. |
| Η ταχύτητα κίνησης των X, Y, θ κλπ. κατά τη διάρκεια της λειτουργίας ευθυγράμμισης μπορεί να ρυθμιστεί από τον ίδιο τον χρήστη. |
| Κόψτε το κάλυμμα ψεκασμού |
Σπρέι νερού κοπής πριν και μετά τη διαμόρφωση ψεκασμού |
| Διάφραγμα υδραερίου |
Η αυλαία νερού και αέρα είναι εγκατεστημένη στη μέση της κοιλότητας κοπής και το μέρος του μικροσκοπίου |
| Σύστημα κενού |
Γεννήτρια κενού |
| Μετρητής ροής νερού κοπής |
Μηχανολογικός μετρητής ροής |
3Ακριβότητα και απόδοση εξοπλισμού
| ακρίβεια και επιδόσεις |
| XY ευθεία |
0.005mm / 150mm ((Δηλώστε εκ των προτέρων όταν κόβετε μεγαλύτερα μεγέθη) |
| Πλατεία πλάκας εργασίας |
0.01mm/Φ150mm |
| Η κατακόρυφη στάθμη του άξονα XY |
00,01 mm/150 mm |
| Ακριβότητα βήματος στον άξονα Y |
Μονό βήμα 0,002 / 5mm |
| Όλο το ταξίδι 0,005 / 150 mm |
|
Η φλέβδα του σπινδέλου είναι παράλληλη με το
Άξονας Χ
|
0.001mm / 30m ή 0.005mm / 150mm |
| Ακριβότητα επαναλαμβανόμενης τοποθέτησης στον άξονα Z |
0.001mm / 50 φορές |
4Τεχνική εξυπηρέτηση και υπηρεσίες μετά την πώληση
1Παρέχετε ένα σύνολο εγχειριδίων οδηγιών και πιστοποιητικό ποιότητας εξοπλισμού.
2Το μέρος Β είναι υπεύθυνο για τη μεταπωλητική συντήρηση και τεχνική υποστήριξη.Η περίοδος δωρεάν εγγύησης ολόκληρου του μηχανήματος είναι 18 μήνες (εκτός από την περίοδο εγγύησης για τηνβλάβες που προκλήθηκαν από τεχνητή ή ακατάλληλη λειτουργία).
3Η τεχνική εκπαίδευση πραγματοποιείται για το τεχνικό προσωπικό και τους χειριστές του μέρους Α., συμπεριλαμβανομένων των βασικών αρχών και των βημάτων λειτουργίας, των προφυλάξεων χρήσης, των κανόνων ασφαλείας χρήσης,μεθόδους καθημερινής συντήρησης και λειτουργίες λογισμικού εφαρμογών.
4Το μέρος Β παρέχει δωρεάν τεχνική υποστήριξη στο μέρος Α για μεγάλο χρονικό διάστημα.
| Ττεχνική υποστήριξη και υπηρεσίες μετά την πώληση |
Ειδικό περιεχόμενο των υπηρεσιώνν πρότυπα |
| Συντήρηση εξοπλισμού |
Διαγνώριση ελαττώματος υλικού |
| Συντήρηση του εξοπλισμού επί τόπου |
| Παροχή ανταλλακτικών |
Παροχή διαφόρων ανταλλακτικών για τον εξοπλισμό με τον κοινό κατασκευαστή |
| Συντήρηση λογισμικού |
Εγκατάσταση του λειτουργικού συστήματος |
| Εγκατάσταση συστήματος ελέγχου εξοπλισμού |
| Εκπαίδευση λειτουργίας εξοπλισμού |
Εκπαίδευση για τις διαδικασίες λειτουργίας βασικού εξοπλισμού |
| Εκπαίδευση για την επισκευή ελαττωμάτων βασικού εξοπλισμού |
| Υπηρεσίες τεχνικής ανταλλαγής και κοινοποίησης |
Ελέγχος της αναβάθμισης του συστήματος λογισμικού |
| |
Ενημέρωση για το νέο προϊόν |
| Σημαντική ανακοίνωση για την έκθεση |
| Υπηρεσία πεδίου |
Παροχή επιτόπιας εξυπηρέτησης για επαγγελματικό προσωπικό μετά την πώληση |
5Εγκατάσταση, θέση σε λειτουργία και αποδοχή
1Το μέρος Β είναι υπεύθυνο για την εγκατάσταση και τη θέση σε λειτουργία όλων των εμπορευμάτων. Το μέρος Α είναι υπεύθυνο για την κατασκευή υποδομών του εξοπλισμό και παρέχει την αναγκαία βοήθεια στο μέρος Β για την εγκατάσταση και την αντιμετώπιση προβλημάτων.Το μέρος Β πραγματοποιεί την εγκατάσταση και την έναρξη λειτουργίας εντός τριών ημερών από την παραλαβή της την ανακοίνωση του μέρους Α.
2Η αποδοχή του εξοπλισμού διεξάγεται από το μέρος Α. Μετά την αποδοχή,οι εκπρόσωποι και των δύο μερών υπογράφουν την έκθεση αποδοχής για επιβεβαίωση.
6, Συσκευή και μεταφορά
1Το κουτί συσκευασίας είναι κατάλληλο για μεταφορά μεγάλων αποστάσεων, ανθεκτικό στη υγρασία, αντιτριβή, ανθεκτικό σε κρούσματα, χοντρό φορτίο και εκφόρτωση, κατάλληλο για συνολική ανύψωση,να διασφαλίζει ότι οι λειτουργίες του προϊόντος μετά την άφιξή του.
2.Μόδος μεταφοράς: χερσαία μεταφορά.
