Επισημαίνω:
Μηχανή καθαρισμού PCB
, Μηχανή καθαρισμού PCB υψηλής ακρίβειας
, Μηχανή καθαρισμού PCB υψηλής απόδοσης
Διάσταση του σχεδίου: |
580 mm × 910 mm × 1650 mm |
Βάρος: |
Περίπου 600KG |
Μέγιστο πάχος του ελαστικού εργαστηρίου: |
4mm ((Παρακαλείστε να επικοινωνήσετε με τον κατασκευαστή του εξοπλισμού εκ των προτέρων) |
Τύπος μεταποιητέων προϊόντων: |
QFN、DFN、BGA、LGA、FC、MEMS,LED Πλάκα BT με ακτίνες φωτός και άλλα υλικά με τα ίδια φυσικά χαρακτηριστικ |
Πηγή: |
Μία φάση AC220V±10%, μέγιστη ισχύς 4,5KVA |
Μηχανή καθαρισμού PCB υψηλής απόδοσης και υψηλής ακρίβειας

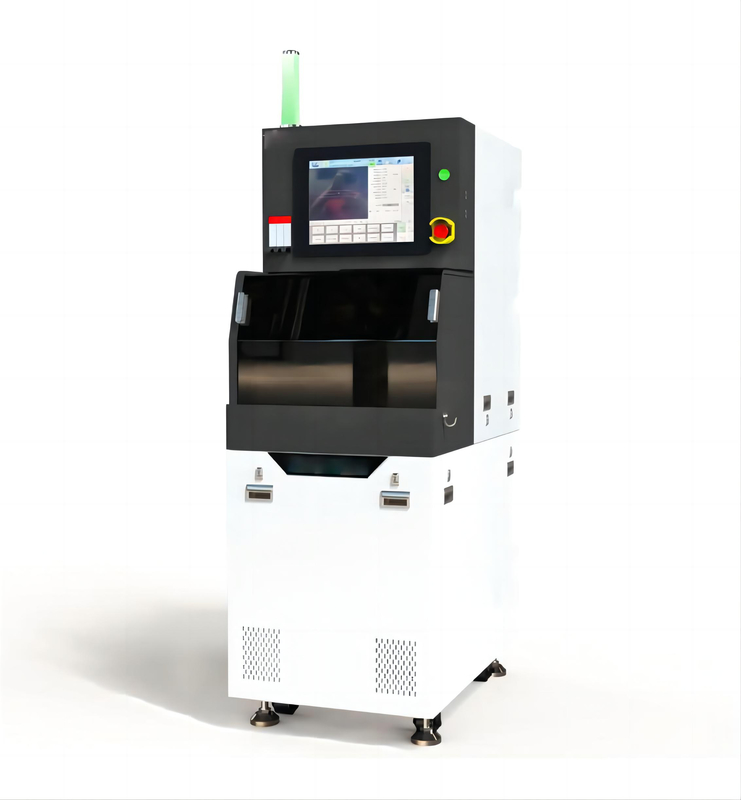

YSL 3600 Μηχανή γραφήματος υψηλής απόδοσης υψηλής ακρίβειας
Απαιτήσεις για το περιβάλλον χρήσης εξοπλισμού και τεχνικές παραμέτρους
YSL3600Μηχανή γραφήματος ακριβείας μονόξυλος λειτουργία αποδοτικής κοπής· η μέγιστη επεξεργασία
μέγεθος του εργαστηρίου είναι 150 * 150mm, κατάλληλο για μικρά υλικά υποστρώματος συσκευασίας, μαλακά υλικά
Κόψιμο, χειροκίνητη φόρτωση και εκφόρτωση, αυτόματη μετάδοση και τοποθέτηση, αυτόματη κοπή ευθυγράμμισης.
1Η μηχανή γραφής πρέπει να τοποθετείται χωρίς εμφανείς δονήσεις.
χωρίς διαβρωτικό αέριο και ισχυρό μαγνητικό πεδίο.
°C και παραμένει σταθερή· σχετική υγρασία < 60%, χωρίς συμπύκνωση.
2Ο συμπιεσμένος αέρας που χρησιμοποιείται από τη γραφομηχανή πρέπει να είναι καθαρός, χωρίς λάδι και νερό.
και ο συμπιεσμένος αέρας πρέπει να φιλτράρεται μέσα από τον ψυχρό στεγνωτήρα.
3Η ποιότητα του νερού ψύξης κοπής της μηχανής κοπής πρέπει να είναι καθαρή χωρίς ακαθαρσίες.
Η θερμοκρασία του νερού πρέπει να είναι εντός των ορίων των 16-20°C και οι διακυμάνσεις της θερμοκρασίας του νερού
Η θερμοκρασία του νερού είναι μικρότερη ή ίση με ± 1°C· η υπερβολική θερμοκρασία του νερού μπορεί να προκαλέσει
Η θερμοκρασία του νερού της μηχανής κοπής
η θερμοκρασία του νερού πρέπει να είναι εντός των 9-16°C και η διακύμανση της θερμοκρασίας του νερού είναι μικρότερη ή ίση με t
± 2°C· η υπερβολική θερμοκρασία του νερού μπορεί να προκαλέσει τήξη τσιμέντου, αντίστροφη κοπή και σπάσιμο
(Η διαφορά από τη θερμοκρασία δωματίου είναι εντός ± 3°C για να αποφεύγεται η υπερβολική κλιματιστική).
Εναρμόνιση
4Η ποιότητα του νερού της ψύξης του σπινέλου που χρησιμοποιείται στην γραφομηχανή πρέπει να είναι
Η θερμοκρασία του νερού πρέπει να είναι μεταξύ 12 και 20°C και το νερό
r διακύμανση θερμοκρασίας είναι μικρότερη ή ίση με ± 1°C. Εάν η θερμοκρασία του νερού υπερβαίνει
Το σύστημα ψύξης μπορεί να επηρεάσει την ακρίβεια και τη σταθερότητα της σφαιρίδας.
Το σπινδύλιο, με αποτέλεσμα την απόκλιση της κοπής, την κακή ποιότητα κοπής και άλλες συνθήκες.
η θερμοκρασία δωματίου και η θερμοκρασία κοπής εντός ± 3°C)
5Η περιεκτικότητα σε λάδι προέλευσης αερίου είναι μικρότερη από 0,5 mg/m3.
| Βασικό παραμέτρους |
| Διάσταση του σχεδίου |
580 mm × 910 mm × 1650 mm |
| Βάρος |
Περίπου 600 κιλά |
| Μέγιστο πάχος του ελαστικού εργαστηρίου |
4mm ((Παρακαλείστε να επικοινωνήσετε με τον κατασκευαστή του εξοπλισμού εκ των προτέρων) |
| Τύπος μεταποιητέων προϊόντων |
QFN,DFN,BGA,LGA,FC,MEMS,LED Πλάκα BT με ακτίνες φωτός και άλλα υλικά με τα ίδια φυσικά χαρακτηριστικά |
| Πηγή |
μοναχικόφάση AC220V±10%, μέγιστη ισχύς 4,5KVA |
|
Συμπυκνωμένος αέρας
|
Πίεση συμπιεσμένου αέρα παροχής: μεγαλύτερη από 0,6 MPa, διακύμανση πίεσης μικρότερη από 0,02 MPa |
| |
Εργασιακή πίεση εξοπλισμού:0.55-0.6MPa |
| |
Μέγιστη κατανάλωση: 200 L/min |
| |
Ακρίβεια φιλτραρίσματος: 0,01μm/99,5% καθαρό συμπιεσμένο αέρα χωρίς λάδι |
|
Νερό ψύξης
|
Πίεση:0.2-0.3MPa |
| |
Πιο υψηλή κατανάλωση:20,0 L/min |
| |
Θερμοκρασία: 17°C ± 2°C (σύμφωνα με την απαιτούμενη ρύθμιση ισχύος του υλικού επεξεργασίας, όσο μεγαλύτερη είναι η ισχύς, τόσο χαμηλότερη είναι η θερμοκρασία) |
| Κόψτε το νερό. |
Πίεση:0.2-0.3MPa |
| |
Πύργος:60,0 L/min |
| |
Θερμοκρασία:10°C-16°C(Όταν η θερμοκρασία του νερού έχει ειδικές απαιτήσεις, παρακαλούμε επικοινωνήστε εκ των προτέρων με τον κατασκευαστή του εξοπλισμού) |
| Αέριο εξάτμισης |
Συνολική εκκένωση του εξοπλισμού:1.5 m3/min |
| |
Ταχύτητα του αέρα του εξοπλισμού: > 17 m/s |
| Θέρμανση λειτουργίας του εξοπλισμού |
23°C±2°C |
| Σχετική υγρασία του περιβάλλοντος |
40%-60%, χωρίς συμπύκνωση |
| Τοποθεσία τοποθέτησης εξοπλισμού |
Να φυλάσσεται μακριά από την πηγή δονήσεων, μακριά από τον ισχυρό άνεμο, τη σκόνη, τη νερομίχλη, τη συσκευή ορυκτής λάδι. |
