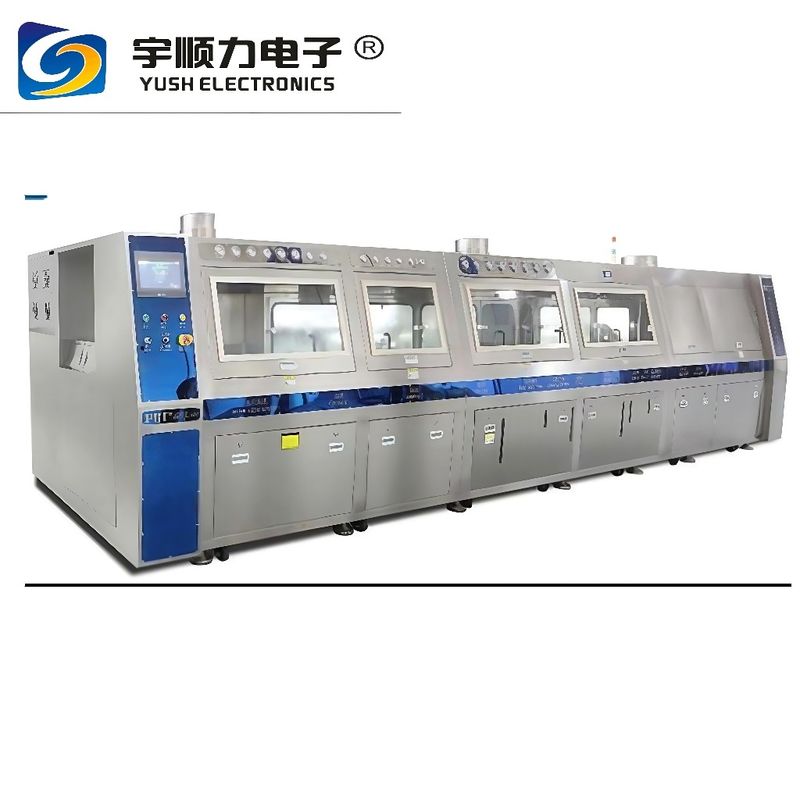

Υψηλής αποδοτικότητας περιβαλλοντικά φιλική ηλεκτρονική μηχανή καθαρισμού PCBA με βάση το νερό YSL-600-500
Υψηλής αποδοτικότητας περιβαλλοντικά φιλική ηλεκτρονική μηχανή καθαρισμού PCBA με βάση το νερό YSL-600-500
Εξοπλισμός Princiole
Ειδικότητα
1. Πλήρως αυτόματη λειτουργία καθαρισμού: Το PCBA τρέχει παράλληλα σε μια ζώνη πλέγματος με πλάτος W600mm. Εν τω μεταξύ το θερμαινόμενο διάλυμα καθαρισμού ψεκαστεί σε
υψηλής πίεσης και σε ίσες κατευθύνσεις μέσω των βραχίων ψεκασμού.
Ολόκληρη η διαδικασία αυτόματου καθαρισμού, ξεπλύματος (ανοίγματος του βρόχου) και ξήρανσης.
2Ολοκληρωμένη οπτικοποίηση διαδικασίας: οπτικοποίηση γυαλιού με θέρμανση, καθιστώντας την διαδικασία καθαρισμού σαφή με μια ματιά.
3Επιστημονικό σχεδιασμό (πατέντα): υιοθετεί μια σταδιακά αυξανόμενη κατανομή και στις δύο πλευρές.
αποσυναρμολογήσιμο.
4- Ρυθμίσιμη πίεση του οπτικού ακροφύλλου: Λύνει το πρόβλημα της σύγκρουσης και του ψεκασμού μικρών εργαζομένων κάτω από ψεκασμό υψηλής πίεσης
συνθήκες κατά τη διάρκεια του καθαρισμού.
5Το παράθυρο θέασης και η είσοδος είναι εξοπλισμένα με φωτοηλεκτρική προστασία για να αποφεύγεται η διάλυση καθαρισμού από την εκτόξευση και η πτώση της πλάκας.
Η ανίχνευση εξασφαλίζει την ασφάλειά του.
6Συνολικό σύστημα καθαρισμού: Η τυπική δεξαμενή αραίωσης και η δεξαμενή πλύσης με ψεκασμό είναι εξοπλισμένες με συστήματα θέρμανσης που βελτιώνουν τον καθαρισμό.
Μείωση του χρόνου καθαρισμού
Εκτελέστε πλύση με νερό ή χημικό καθαρισμό για SMT. Καθαρίστε διεξοδικά και αποτελεσματικά τους οργανικούς και ανόργανους μολυσματικούς παράγοντες, όπως ριζίνη και πάστα συγκόλλησης
παραμένει στην επιφάνεια του PCBA της THT.
7Το ενσωματωμένο σύστημα διήθησης για καθαρισμό και ανάκτηση έχει τη λειτουργία της αντιστάθμισης της συγκέντρωσης του διαλύματος καθαρισμού.
συμπυκνώνεται και αξιοποιείται για ανακύκλωση, μειώνοντας την ποσότητα του χρησιμοποιούμενου διαλύτη.
8Υλικό σώματος: Όλο το σώμα είναι κατασκευασμένο από ανοξείδωτο χάλυβα, ανθεκτικό σε όξινα, αλκαλικά και άλλα καθαριστικά.
9. Εξοπλίστε ένα εφεδρικό σύστημα τροφοδοσίας UPS για προστασία. Σε περίπτωση σοβαρής βλάβης, θα πρέπει να διαθέτει ένα κουμπί διακοπής έκτακτης ανάγκης και λειτουργία προστασίας από διαρροές.
10- Λιγότερα λειτουργικά έξοδα: Λιγότερα επενδυτικά έξοδα εξοπλισμού, τοπικές υπηρεσίες, ομάδες και άφθονη προμήθεια ανταλλακτικών
YSL-600-500 Ορίστε τη διαμόρφωση παραμέτρων:
Χώρος καθαρισμού: Η δεξαμενή αποθήκευσης καθαρισμού χρησιμοποιείται για την ανάκτηση και αποθήκευση του διαλύματος καθαρισμού και για τη διήθηση σε τρία στάδια, τη θέρμανση και την παρακολούθηση, καθώς και
ως παρακολούθηση του επιπέδου υγρού στο διάλυμα καθαρισμού.
αντλία νερού προκαθαρισμού: 1,1 kW (1 μονάδα), αντλία νερού καθαρισμού: 5,5 kW (2 μονάδες) ·
Όγκος δεξαμενής αποθήκευσης: ≤ 270L (1 μονάδα)
Συσκευή φιλτραρίσματος: Προκαθαρισμένα στοιχεία φίλτρου 0,45UM ((5 τεμάχια), καθαρισμός 1 και καθαρισμός 2 κάθε στοιχείο φίλτρου 0,45UM ((5 τεμάχια), οθόνες φίλτρου από ανοξείδωτο χάλυβα
1.5mm (3 κομμάτια) · Δυναμικότητα θέρμανσης: 18KW (2 κομμάτια), θερμοκρασία θέρμανσης: θερμοκρασία δωματίου -100°C (προσαρμόσιμη) ·
Προστασία επιπέδου υγρού: χαμηλό επίπεδο, μεσαίο επίπεδο, επίπεδο διακοπής, επίπεδο υπέρβασης.
Πίεση ψεκασμού: 0,1-0,7Mpa (προσαρμόσιμη)
Περιοχή ξεπλύματος: Η δεξαμενή αποθήκευσης νερού ξεπλύματος χρησιμοποιείται για την ανάκτηση του αποθηκευμένου νερού και το νερό ξεπλύματος υποβάλλεται σε διήθηση υπερχείλισης + τελική ψεκασμός σε ανοιχτό κύκλο,
θέρμανση και παρακολούθηση, καθώς και παρακολούθηση του επιπέδου του υγρού.
Αντλία νερού πριν από το ξεπλύσιμο: 1.1KW (1 μονάδα), αντλία νερού ξεπλύματος 1:3KW (1 μονάδα), αντλία νερού ξεπλύματος 2:1.1KW (1 μονάδα) ·
Ο όγκος της δεξαμενής αποθήκευσης νερού πριν από το ξεπλύσιμο: ≤ 27L (1 μονάδα) Η χωρητικότητα της δεξαμενής αποθήκευσης νερού του ξεπλύματος 1: ≤ 72L (1 μονάδα); Ο όγκος της τελικής δεξαμενής νερού ψεκασμού: ≤
55L (1 μονάδα) ·
Δύναμη θέρμανσης δεξαμενής νερού πριν από το ξεπλύσιμο: 9KW (1 κομμάτι) Δύναμη θέρμανσης δεξαμενής νερού για ξεπλύσιμο 1: 18KW (2 είδη) Δύναμη θέρμανσης δεξαμενής νερού για ξεπλύσιμο 2. Δύναμη θέρμανσης δεξαμενής νερού τελικού ψεκασμού:
9KW (1 κομμάτι) Θερμαντική θερμοκρασία: θερμοκρασία δωματίου -45°C (προσαρμόσιμη)
Συσκευή διήθησης: διήθηση υπερχείλισης, οθόνη διήθησης από ανοξείδωτο χάλυβα 0,5 mm (1 κομμάτι) ·
Προστασία επιπέδου υγρού: χαμηλό επίπεδο, μεσαίο επίπεδο, επίπεδο διακοπής, επίπεδο υπέρβασης.
Προπλύσιμο, πλύσιμο 1, πλύσιμο 2 πίεση ψεκασμού: 0,1-0,6Mpa (προσαρμόσιμη), τελική ψεκασμός: πίεση ψεκασμού: 0,1-0,3Mpa (προσαρμόσιμη)
Χώρος ξήρανσης: Το τμήμα ξήρανσης χρησιμοποιείται για την ενδελεχή ξήρανση των προϊόντων και τη διεξαγωγή κυκλοφορίας θερμού αέρα + θέρμανσης και παρακολούθησης της θερμοκρασίας του αέρα.
Φανατικός ανεμιστήρας θερμού αέρα: 1,5 kW (1 κομμάτι), σωλήνας θέρμανσης με πτερύγια: 15 kW (6 κομμάτια 2500 W), θερμοκρασία θέρμανσης: θερμοκρασία δωματίου -95 °C (προσαρμόσιμη).
Η συσκευή κίνησης ζώνης με δίχτυ: Η συσκευή κίνησης αποτελείται από κινητήρα μείωσης, ζώνη από δίχτυ από ανοξείδωτο χάλυβα, μετατροπέα συχνότητας κλπ.
Η ζώνη με δίχτυ για να λειτουργεί ομαλά.
ισχύς κινητήρα: 90W (1 σύνολο), μετατροπέας συχνοτήτων: 200W ((1 μονάδα), κωδικοποιητής 1 μονάδα·
Παράμετροι εξοπλισμού
|
Περιεχόμενο
|
Παράμετροι
|
|
Μέγεθος της περιοχής καθαρισμού
|
Το συνολικό μήκος των τριών τμημάτων καθαρισμού είναι 1140MM
|
|
Διάμετροι εμφάνισης του εξοπλισμού:
|
5000MM*1960MM*1840MM
|
|
Η ροή της διαδικασίας:
|
Στο τμήμα του πίνακα, διαχωρισμός υδρατμών, προκαθαρισμός - καθαρό καθαρό 1-2 - απομόνωση χημικών -
Δωμάτιο αποστράγγισης - ξεπλύσιμο - ξεπλύσιμο - ξεπλύσιμο 1 2 - το τελικό ψεκασμό - κόψιμο αέρα 1 - το κόψιμο αέρα 2 - ξήρανση -
το φύλλο - ξήρανση 2 παράγραφοι
|
|
Υπολογισμός χωρητικότητας
|
Η ταχύτητα της ζώνης των πλέκων: ρυθμιζόμενη από 0,1 έως 1,5 μέτρα ανά λεπτό.
ταχύτητα λειτουργίας 0,4-0,5 μέτρα ανά λεπτό.
Αναφορά: Για πλάκες 450mmX100mm, η απόσταση τοποθέτησης της πλάκας είναι 5mm και η εργασιακή
Η ταχύτητα είναι 0,5 μέτρα το λεπτό.
|
|
Έκδοση: περίπου 13 τετραγωνικά μέτρα ανά ώρα. Μέθοδος υπολογισμού: Συνολικό πλάτος/ταχύτητα ζώνης ματιών
Παράδειγμα: πλάκα 150*200mm, ισχύς ανά ώρα: περίπου 450PCS/H. Η ισχύς αυτή είναι για αναφορά
Μέθοδος υπολογισμού: συνολικά τετραγωνικά μέτρα/μονό τετραγωνικό μέτρο
|
|
Υψόμετρο επιφάνειας μεταφοράς
|
950±50mm (προσαρμογή)
|
|
Κατεύθυνση εισόδου και εξόδου:
|
Αριστερά μέσα, δεξιά έξω (βλέπεται από το μπροστινό παράθυρο της μονάδας)
|
|
Όγκος καυσαερίων (όγκος απορρόφησης αέρα):
|
περίπου36M3/Min·Διάμετρος εξαγωγής: 250 mm, τρεις στο μπροστινό, μεσαίο και πίσω μέρος
|
|
Βάρος:
|
περίπου 1800KG
|
|
Απαιτήσεις τροφοδοσίας
|
Α380/3P/50H·Συνολική ισχύς: 102Kw/160A
|
