Επισημαίνω:
Διάσταση: |
3600*1400*1750mm |
Βάρος: |
Περίπου:1100kg |
Συστήματα ελέγχου: |
Ηλεκτρονικός υπολογιστής με παράθυρο 7+PLC |
Ξεκινήστε την τροφοδότηση: |
6-8 KW |
Κατεύθυνση: |
Από αριστερά προς δεξιά, από εμπρός προς τα δεξιά |
Ταχύτητα μεταφορέα: |
3002000mm |
Μέθοδος ελέγχου ταχύτητας μεταφορέα: |
Κινητήρας ((Panasonic) |
Γωνία μεταφοράς: |
4-7° |
Υψόμετρο του συστατικού PCB%22Βάνω 120 mm κάτω: |
15 mm |
Ηλεκτρική τροφοδοσία: |
3ph,AC380V/220V 50HZ |
Η χωρητικότητα της κατσαρόλας συγκόλλησης: |
280 κιλά |

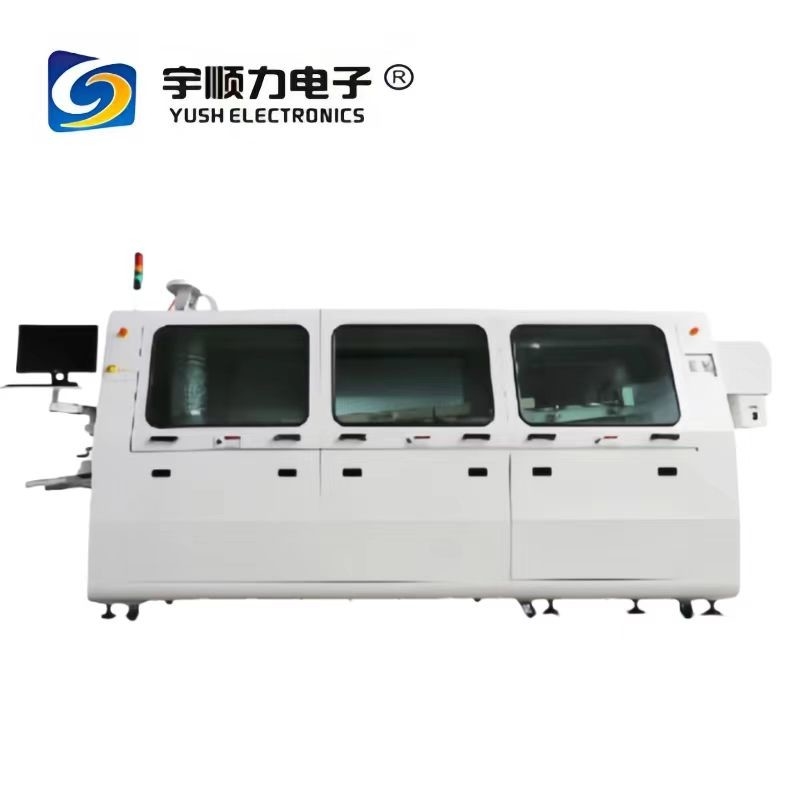

Μηχανή συγκόλλησης κυμάτων T300 για γραμμή παραγωγής SMT
ΠΡΟΣΟΧΗ:
1- εξοικονόμηση ενέργειας, εφαρμογή χωρίς μόλυβδο, ανταποκρίνονται στις απαιτήσεις προστασίας του περιβάλλοντος και φιλικό προς το χρήστη σχεδιασμένο
2Αυτόματο σύστημα τροφοδοσίας, έλεγχος μετατροπέα, αυτόματη λειτουργία φόρτωσης.
3. Ρεπτήρας ροής με διατομή ιαπωνική πίδακα ψεκασμού και κίνηση από βήμα κινητήρα, το εύρος ψεκασμού είναι επιλεκτικό, ελεγχόμενο από PLC
ακριβής και αξιόπιστος.
4Σχεδιασμός συρτάρι του δοχείου ανάκτησης ροής, εύκολο στο καθαρισμό.
5Ο μεταφορέας είναι εξοπλισμένος με 3 πλάτους ρυθμιζόμενες βίδες, η μεταφορά μεταφορέα είναι πιο σταθερή, δεν υπάρχει κίνδυνος πτώσης PCB.
6- Δάχτυλα συγκόλλησης από τιτάνιο, ενισχυμένη διπλή β-σχισμή με ανθεκτικότητα στο κασσίτερο
7. PID κλειστό κυκλικό ελεγχόμενο προθέρμανση θερμού αέρα, σύστημα προθέρμανσης χρησιμοποιεί τρεις ανεξάρτητες ρυθμίσεις θερμοκρασίας, ώστε να εξασφαλιστεί
η εξαιρετική διατήρηση της θερμότητας, η ομοιόμορφη θερμοκρασία, η θερμοκρασιακή ακρίβεια σε ±2oC.
8Προθερμική διαδρομή μεμονωμένη σχεδίαση, προστασία του περιβάλλοντος και ασφάλεια, βολική για καθαρισμό.
9Ο κινητήρας συγκόλλησης υιοθετεί εισαγόμενο κινητήρα μετατροπής υψηλής συχνότητας με ανεξάρτητο έλεγχο, σταθερή απόδοση.
8. Το υλικό της έλξης είναι χυτοσίδηρο, δεν διαβρώνει ποτέ, έλξη με κάλυμμα οξείδωσης, χαμηλή στάχτη έλξης
11Χρονοδιακόπτης εκκίνησης λειτουργίας για το δοχείο συγκόλλησης, η συγκόλληση λιώνει μέσα σε 90 λεπτά.
12- Εξοπλισμένο με αυτόματο καθαριστικό δακτύλων.
13Με τη λειτουργία μνήμης μαύρου κουτιού, η μηχανή μπορεί πάντα να αποθηκεύει τα δεδομένα SPC, βελτιώνοντας την αποτελεσματικότητα της εργασίας.
14Το έξυπνο σύστημα παρακολούθησης και συναγερμού εξασφαλίζει σταθερή απόδοση και ασφάλεια των χειριστών.
|
Γενική προδιαγραφή
|
Μέγεθος: 3600*1400*1750 χιλιοστά |
| Βάρος: Περίπου:1100kg |
| Δύναμη εκκίνησης: Περίπου 19KW |
| Κανονική ισχύς λειτουργίας :6-8 KW |
| Ηλεκτρική τροφοδοσία 3ph, AC380V/220V 50HZ |
| Συστήματα ελέγχου:PC με Window 7+PLC |
| Μετρητής PCB |
|
Συστήματα μεταφοράς
|
Κατεύθυνση: Αριστερά προς δεξιάΦροντ Φαξ. να Α) |
| Τιτάνιο Χάλυβα σε σχήμα V δάχτυλο |
| 300 mm μπουφέρα φόρτωσης PCB στην είσοδο |
| Μέθοδος ελέγχου ταχύτητας μεταφορέα:Κινητήρας ((Panasonic) |
| Ταχύτητα μεταφορέα: 300-2000 mm |
| Γωνία μεταφοράς: 4-7° |
| Υψόμετρος συστατικού PCB120mm κάτω: 15mm |
| |
Μηχανές με κινητήρα βήμα προς βήμα Ψεκασμός |
| Σφουγγαρίσματα 7-UP ST-8 |
| Η ικανότητα Φύση είναι 60,5/λίτρο |
| Αυτοκίνητη τροφοδοσία ροής (Επιλογή) |
|
|
| Σπέρμα του σπέρματος Συστήματα |
Πίεση αέρα: 3-5bar |
| Μοδική δομή γιαεύκολη συντήρηση |
|
Σύστημα θέρμανσης
|
Ζώνες θέρμανσης Οι 3 κατώτερες ζώνες, |
| Το μήκος των ζωνών θέρμανσης:1450 χιλιοστά |
| Μέθοδος θέρμανσης:Κρυά αέρας |
| Η διαμόρφωση των ζωνών θέρμανσης είναι εύκολη.να συντήρηση |
|
Κύπελλο συγκόλλησης
|
Η χωρητικότητα της κατσαρόλας συγκόλλησης 82 κιλά. |
| Δύο κύματα. Κύματα αναταραχών και Λάμπντα 2νΚύκλος |
| Υλικά :Συναρμολόγηση τιτανίου (Επιχείρηση:Χυτοσίδηρο) σμάλτο) |
| Καθαρίζω τα συστήματα των δακτύλων. |
|
|
Ανταλλακτικά :
| - Όχι, όχι. |
Ονομασία ανταλλακτικών |
Ετικέτα |
Καταγωγή |
| 1 |
Εμφάνιση |
Acer |
Κίνα |
| 2 |
Υπολογιστής |
Βιομηχανικός υπολογιστής |
Κίνα |
| 3 |
ΠΛΚ |
Η Siemens |
Γερμανία |
| 4 |
Μονάδα ελέγχου θερμοκρασίας |
Η Siemens |
Γερμανία |
| 5 |
90W μεταγωγικός κινητήρας |
Πανασόνικ |
Ιαπωνία |
| 6 |
Κύκλος κατσαρόλας συγκόλλησης κινητήρα |
ZIK |
Κίνα |
| 7 |
Προθέρμανση κυλίνδρων |
Ταϊζάν |
Κίνα |
| 8 |
Θέρμανση κατσαρόλας συγκόλλησης σωλήνα |
Ταϊζάν |
Κίνα |
| 9 |
Κύρια Εναλλακτικά |
Mitsubishi |
Ιαπωνία |
| 10 |
Επαφή και νομίσμα Περιοριστικό |
OMRON |
Ιαπωνία |
| 11 |
Ενδιάμεσο ρελέ |
OMRON |
Ιαπωνία |
| 12 |
Κρατητής ασφάλειας και ασφάλεια σωλήνα |
OMRON |
Ιαπωνία |
| 13 |
Ελεγκτής προγραμματισμού |
ΚΑΡΛΟ ΓΚΑΒΑΖΙ |
Ελβετία |
| 14 |
Μετατροπέας συχνοτήτων |
Δέλτα |
Ταϊβάν |
| 15 |
Κουμπί ενεργοποίησης και ένδειξηtor Φως |
Ιζούμι. |
Ιαπωνία |
| 16 |
Ανιχνευτής θερμοκρασίας |
Νιχόν Ντενέτου |
Ιαπωνία |
| 17 |
Επενδύσεις |
ΚΑΡΛΟ Γκαβάζι. |
Ελβετία |
| 18 |
Φωτοηλεκτρικός αισθητήρας |
Ασθενής |
Ιαπωνία |
| 19 |
Κύλινδρο |
ΜΜΚ |
Ιαπωνία |
| 20 |
Φύση ψεκαστήρα |
7-UP |
Ταϊβάν |
| 21 |
Επικυρωμένο κράμα τιτανίου Κραυλάκια |
ΓΙΑΓΚΟΥΑΡ |
Κίνα |
| 22 |
Επικοινωνία αέρα/κεντρικού διακόπτη |
ΧΝΤ |
Κίνα |
| 23 |
Επαφή εναλλασσόμενου ρεύματος |
ΧΝΤ |
Κίνα |
| 24 |
Κουμπί Εναλλακτικά |
Σνάιντερ |
Γαλλία |
