Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Μηχανή κοπής λέιζερ CNC από ανοξείδωτο χάλυβα, Μηχανή αποκοπής PCB με εγγύηση, גלגל מכונת חיתוך לייזר תוצרת סין


Βάρος:	3500 kg	Εξουσία:	10 kW
Δυναμικό:	220V, 380V	Τύπος λέιζερ:	UV
Μήκος κύματος λέιζερ:	355nm	Max Power:	10W /15w/17W
Συχνότητα επανάληψης:	1-250 kHz	Ακρίβεια θέσης:	± 0,003mm
Επαναληπτική ακρίβεια:	±0,002 χλστ	Εύρος τραπεζιού εργασίας:	500mm*500mm
Ακρίβεια CCD:	0,005 χλστ	Max που λειτουργεί τη σειρά:	460mm*460mm
Ταχύτητα XY:	50m/λεπτό	Ακρίβεια τοποθέτησης:	±3um
Πάχος κοπής:	<1mm>

Βάρος:	3500 kg
Εξουσία:	10 kW
Δυναμικό:	220V, 380V
Τύπος λέιζερ:	UV
Μήκος κύματος λέιζερ:	355nm
Max Power:	10W /15w/17W
Συχνότητα επανάληψης:	1-250 kHz
Ακρίβεια θέσης:	± 0,003mm
Επαναληπτική ακρίβεια:	±0,002 χλστ
Εύρος τραπεζιού εργασίας:	500mm*500mm
Ακρίβεια CCD:	0,005 χλστ
Max που λειτουργεί τη σειρά:	460mm*460mm
Ταχύτητα XY:	50m/λεπτό
Ακρίβεια τοποθέτησης:	±3um
Πάχος κοπής:	<1mm>

גלגל מכונת חיתוך נירוסטה שנזן תוצרת סין. מכונת חיתוך לייזר CNC

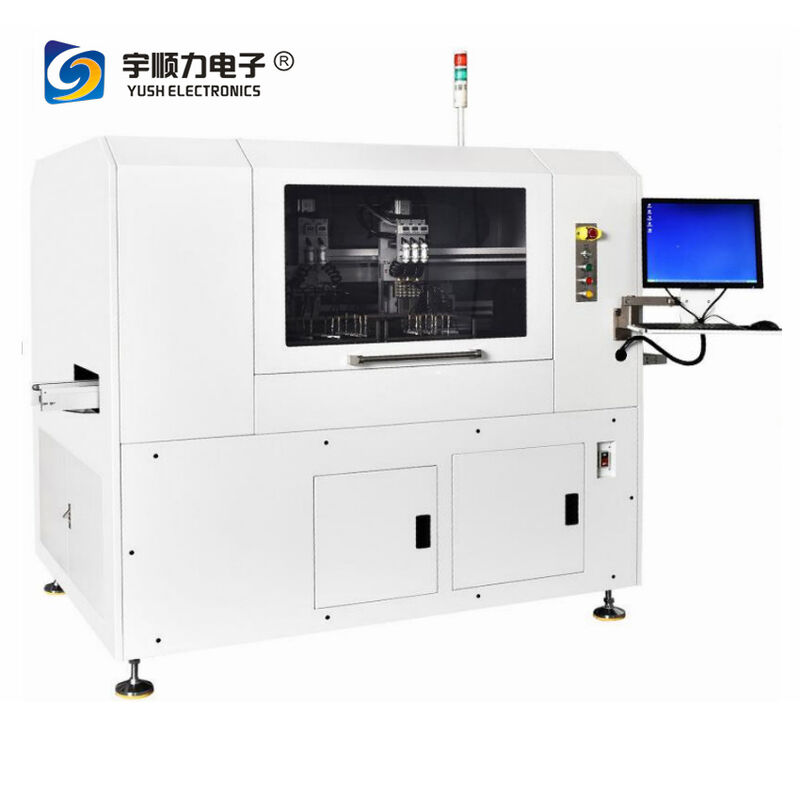

Μηχανή κοπής από ανοξείδωτο χάλυβα YASTM-4C

Η μηχανή κοπής με υπεριώδες λέιζερ FPC της YUSH Technology έχει σχεδιαστεί για την ακριβή κοπή πλακών ευέλικτων κυκλωμάτων, CVL, RFκαι υλικά λεπτής αντιστοιχίας χωρίς να απαιτούνται καλούπια ή στερέωση προστατευτικών πλάκων.

Εφαρμογές

Διατίθεται για εύκαμπτες πλακέτες κυκλωμάτων και οργανική επικάλυψη για κοπή ακριβείας χωρίς τοποθέτηση καλούπιου ή προστατευτικής πλάκας.Η χρήση μιας πηγής λέιζερ υψηλής ενέργειας με ακριβή έλεγχο δέσμης εξασφαλίζει βελτιωμένη ταχύτητα επεξεργασίας και ακριβή αποτελέσματα επεξεργασίας.

Βασικά χαρακτηριστικά

Ειδικό λογισμικό ελέγχου με φιλικό προς το χρήστη περιβάλλον, πλήρη λειτουργικότητα και απλή λειτουργία
Μεθόδους επεξεργασίας οποιωνδήποτε γραφικών με συγχρονισμό για πλήρη ιεραρχική κοπή
Ο βελτιστοποιημένος σχεδιασμός οπτικού συστήματος εξασφαλίζει υψηλή ποιότητα δέσμης και μειωμένο μέγεθος εστιασμένου σημείου για ακρίβεια
Υψηλής απόδοσης υπεριώδες λέιζερ με βέλτιστο μήκος κύματος, ποιότητα δέσμης και χαρακτηριστικά κορυφαίας ισχύος
Η σταθεροποίηση δείγματος με κενό εξαλείφει την ανάγκη για πλάκες προστασίας από μούχλα, βελτιώνοντας την αποτελεσματικότητα της επεξεργασίας
Με δυνατότητα κοπής διαφόρων υλικών υποστρώματος, συμπεριλαμβανομένου του πυριτίου, της κεραμικής και του γυαλιού
Αυτοματοποιημένες λειτουργίες διόρθωσης, τοποθέτησης, κοπής πολλαπλών πλακών, μέτρησης πάχους και αντιστάθμισης

Τεχνικές προδιαγραφές

Πηγή λέιζερ	Λάιζερ UV στερεής κατάστασης, μήκος κύματος 355nm
Δύναμη λέιζερ	10W
Μέγιστη μορφή επεξεργασίας	610 mm × 500 mm (24" × 18")
Μέγιστη ταχύτητα πλατφόρμας XY	50m/min
Ακριβότητα θέσης	±3μm
Επαναληψιμότητα	±1μm
Ακριβότητα συστήματος	± 20μm
Πεδίο σάρωσης γαλβανόμετρου	50 mm × 50 mm
Δυνατότητα κοπής	< 1 mm
Απαιτήσεις ισχύος	AC220V 50Hz/2.2KW; Τριφογενής 380V 50Hz/5.5KW
Απαιτήσεις για αέρα	516 m3/h
Μέγεθος	1818 mm × 2317 mm × 1550 mm
Θέρμανση λειτουργίας	20°C ± 2°C
Η υγρασία	< 60% RH μη συμπυκνωτική

Επιπλέον προδιαγραφές

Μέγιστο μήκος της σανίδας	610 × 500 mm
Μέγεθος συσκευασίας	1818 mm × 2317 mm × 1550 mm
Δάχος	1 mm
Ηλεκτρική τροφοδοσία	AC220V 50Hz/2.2KW; Τριφογενής 380V 50Hz/5.5KW
Εργασιακή πίεση αέρα	516 m3/h
Πεδίο εφαρμογής	Όλες οι πλακέτες PCB FPC SMD V-CUT

Βιντεοδείξεις

Βίντεο επίδειξη 1 Βίντεο επίδειξη 2 Βίντεο επίδειξης 3 Βίντεο επίδειξης 4 Βίντεο επίδειξη 5
