Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Μηχανή υψηλής ταχύτητας PCB Router, Καθολικό Εργαλείο Δρομολόγησης PCB, Σταθερό Μηχάνημα Αποσύνδεσης PCB


Βάρος:	3500 kg	Μήκος κύματος λέιζερ:	355nm
ισχύς λέιζερ:	10 W	Μέγιστη μορφή επεξεργασίας:	610mm X 500mm
Ταχύτητα πλατφόρμας XY:	50m/λεπτό	Ακρίβεια τοποθέτησης:	±3um
Επαναληψιμότητα:	±1um	Ακρίβεια συστήματος:	±20um
Εύρος σάρωσης γαλβανομέτρου:	50mm x 50mm	Πάχος κοπής:	<1mm>
Τροφοδοτικό:	AC220V 50Hz / 2,2KW; τριφασικό 380V 50Hz / 5,5KW	Απαίτηση αέρα:	516m3/h
Διαστάσεις:	1818mm x 2317mm x 1550mm	θερμοκρασία περιβάλλοντος:	20℃ ±2℃
Υγρασία:	<60% RH χωρίς συμπύκνωση

Βάρος:	3500 kg
Μήκος κύματος λέιζερ:	355nm
ισχύς λέιζερ:	10 W
Μέγιστη μορφή επεξεργασίας:	610mm X 500mm
Ταχύτητα πλατφόρμας XY:	50m/λεπτό
Ακρίβεια τοποθέτησης:	±3um
Επαναληψιμότητα:	±1um
Ακρίβεια συστήματος:	±20um
Εύρος σάρωσης γαλβανομέτρου:	50mm x 50mm
Πάχος κοπής:	<1mm>
Τροφοδοτικό:	AC220V 50Hz / 2,2KW; τριφασικό 380V 50Hz / 5,5KW
Απαίτηση αέρα:	516m3/h
Διαστάσεις:	1818mm x 2317mm x 1550mm
θερμοκρασία περιβάλλοντος:	20℃ ±2℃
Υγρασία:	<60% RH χωρίς συμπύκνωση

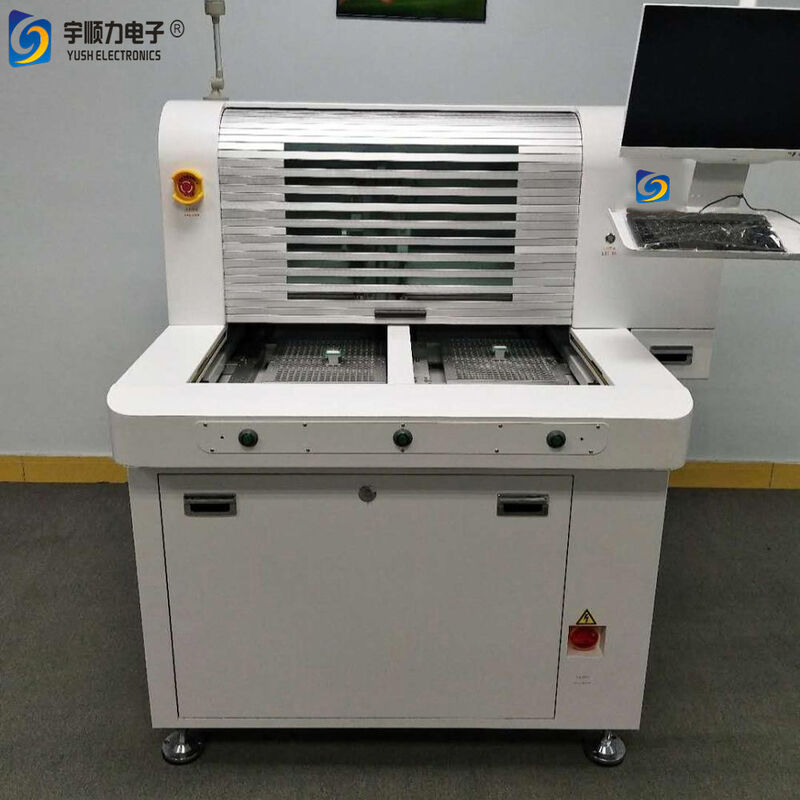

Υψηλής Ταχύτητας Σταθερό Μηχάνημα Δρομολόγησης PCB YSVC-650 Καθολικό Εργαλείο Δρομολόγησης PCB

Μηχάνημα Δρομολόγησης PCB Υψηλής Ταχύτητας και Σταθερότητας YSVC-650, Εργαλείο Δρομολόγησης PCB Γενικής Χρήσης

Η μηχανή αποκόλλησης πλακετών PCB με λέιζερ YSVC-650 της YUSH Technology έχει σχεδιαστεί για την ακριβή κοπή εύκαμπτων πλακετών και οργανικών επικαλύψεων χωρίς την ανάγκη καλουπιών ή σταθεροποίησης προστατευτικών πλακών. Οι μηχανές κοπής με υπεριώδες λέιζερ FPC μας εμπιστεύονται πελάτες σε όλη τη βιομηχανία PCB για την αξιοπιστία και την απόδοσή τους.

Εφαρμογές

Ιδανικό για εύκαμπτες πλακέτες (FPC), πλακέτες RF, υλικά CVL και κοπή σχημάτων από λεπτό κόντρα πλακέ. Κατάλληλο για την επεξεργασία πυριτίου, κεραμικών, γυαλιού και διαφόρων υλικών υποστρώματος με εξαιρετική ακρίβεια.

Βασικά Χαρακτηριστικά

Ιδιοταγές λογισμικό ελέγχου με διαισθητική διεπαφή και ολοκληρωμένη λειτουργικότητα
Δυνατότητα επεξεργασίας οποιωνδήποτε γραφικών και κοπής διαφορετικών πάχους και υλικών με πλήρη ιεραρχικό συγχρονισμό
Βελτιστοποιημένο οπτικό σύστημα εξασφαλίζει υψηλή ποιότητα δέσμης και ακριβή κοπή με ελάχιστο εστιασμένο μέγεθος σημείου
Υψηλής απόδοσης UV λέιζερ με εξαιρετική ποιότητα δέσμης και χαρακτηριστικά κορυφαίας ισχύος
Ελάχιστο θερμικό αποτέλεσμα χωρίς αποκόλληση, παράγοντας ακριβείς, λείες κοπές με απότομες πλευρικές επιφάνειες
Η σταθεροποίηση δείγματος με κενό εξαλείφει την ανάγκη για προστατευτικές πλάκες καλουπιών, βελτιώνοντας την αποδοτικότητα επεξεργασίας
Αυτόματη διόρθωση, τοποθέτηση, κοπή πολλαπλών πλακετών, λειτουργίες μέτρησης και αντιστάθμισης πάχους
Ανώτερη ομοιομορφία επεξεργασίας με ελάχιστες διακυμάνσεις βάθους για σύνθετα γραφικά

Τεχνικές Προδιαγραφές

Τύπος Λέιζερ	Στερεάς κατάστασης UV λέιζερ
Μήκος Κύματος Λέιζερ	355nm
Ισχύς Λέιζερ	10W
Μέγιστη Μορφή Επεξεργασίας	610mm × 500mm (24" × 18")
Μέγιστη Ταχύτητα Πλατφόρμας XY	50m/min
Ακρίβεια Τοποθέτησης	±3μm
Επαναληψιμότητα	±1μm
Ακρίβεια Συστήματος	±20μm
Εύρος Σάρωσης Γαλβανόμετρου	50mm × 50mm
Πάχος Κοπής	<1mm
Απαιτήσεις Ισχύος	AC220V 50Hz/2.2KW ή τριφασικό 380V 50Hz/5.5KW
Απαίτηση Αέρα	516m³/h
Διαστάσεις	1818mm × 2317mm × 1550mm
Βάρος	3500kg
Θερμοκρασία Λειτουργίας	20℃ ±2℃
Υγρασία	<60% RH μη συμπυκνούμενη
Σύστημα Ελέγχου	Βιομηχανικός εξοπλισμός με ευέλικτο λογισμικό επεξεργασίας, κάρτα ελέγχου κίνησης και έλεγχο IPC
Συμβατότητα Δεδομένων	Τυπικός κώδικας G, δεδομένα Gerber, αρχεία CAD

Γρήγορες Προδιαγραφές

Μέγιστο Μήκος Πλακέτας	610 × 500mm
Μέγεθος Συσκευασίας	1818mm × 2317mm × 1550mm
Πάχος	1mm
Τροφοδοτικό	AC220V 50Hz/2.2KW ή τριφασικό 380V 50Hz/5.5KW
Πίεση Εργασίας Αέρα	516m³/h
Βάρος	3500kg
Πεδίο Εφαρμογής	Όλες οι πλακέτες V-CUT SMD PCB FPC
