Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Μηχανή αποκοπής PCB με εγγύηση, Διακόπτης πλακών κυκλωμάτων online, Μηχανή κοπής PCB για ηλεκτρονικά


Βάρος:	1600 κιλά	Εξουσία:	3 KW
Δυναμικό:	380 V, 110 V	Μέγεθος μηχανής:	100012001533mm
Μέγιστο μέγεθος PCB:	350*350mm	Πάχος PCB:	0,4-6mm
Ύψος μετάδοσης:	900±50 mm	Ταχύτητα μετάδοσης:	1500mm/s (ανώτατο) /adjustable
Ταχύτητα κοπής άξονα:	60.000 σ.α.λ./λεπτό	Ταχύτητα κοπής:	1-200mm/s
Ακρίβεια κοπής:	± 0,5mm	Επαναλάβετε την ακρίβεια τοποθέτησης:	±0,01 χλστ
Ταχύτητα κίνησης συντεταγμένων:	1000 mm/s	Παροχή αέρα:	5-8KG/CM2
Τροφοδοτικό:	AC380V±5%, 50/60Hz

Βάρος:	1600 κιλά
Εξουσία:	3 KW
Δυναμικό:	380 V, 110 V
Μέγεθος μηχανής:	100012001533mm
Μέγιστο μέγεθος PCB:	350*350mm
Πάχος PCB:	0,4-6mm
Ύψος μετάδοσης:	900±50 mm
Ταχύτητα μετάδοσης:	1500mm/s (ανώτατο) /adjustable
Ταχύτητα κοπής άξονα:	60.000 σ.α.λ./λεπτό
Ταχύτητα κοπής:	1-200mm/s
Ακρίβεια κοπής:	± 0,5mm
Επαναλάβετε την ακρίβεια τοποθέτησης:	±0,01 χλστ
Ταχύτητα κίνησης συντεταγμένων:	1000 mm/s
Παροχή αέρα:	5-8KG/CM2
Τροφοδοτικό:	AC380V±5%, 50/60Hz

Μηχάνημα κοπής κυκλωμάτων σε απευθείας σύνδεση

Μηχανή Κοπής Πλακετών σε Γραμμή

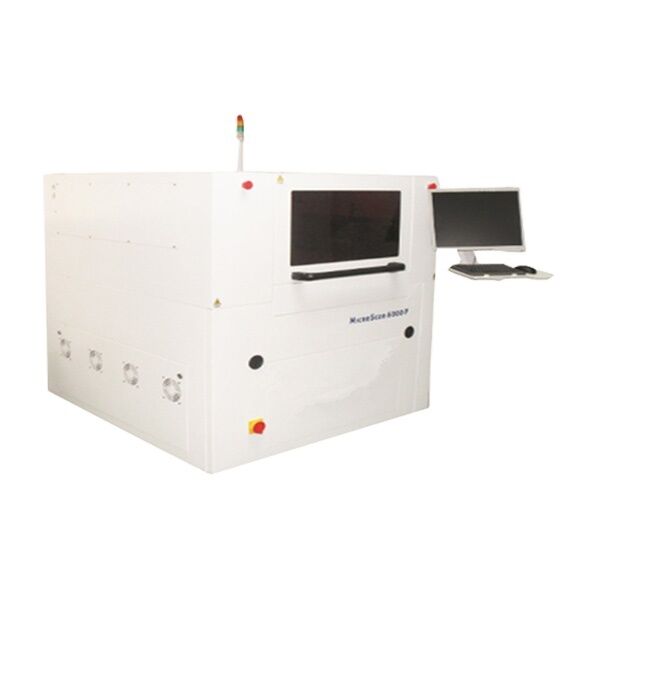

Μηχανή Αποκόλλησης PCB Πολλαπλών Μαχαιριών Υψηλής Ταχύτητας σε Γραμμή Router με Γραμμικούς Οδηγούς / Λεπίδα YSV-7A

Μια μηχανή αποκόλλησης PCB σε γραμμή ειδικά σχεδιασμένη για την κοπή εξαρτημάτων PCBA (πάνελ) σε ξεχωριστά μέρη, με δομή τοποθετημένη σε ράγα χωρίς κοπή με τσοκ. Έτοιμη για άμεση ενσωμάτωση στην παραγωγή. Εξοπλισμένη με παρακολούθηση στατικού ηλεκτρισμού ESD, ανάδραση τάσης κοπής και αυτόματη αλλαγή εργαλείων, επιτυγχάνοντας μέγιστες ταχύτητες 60.000 RPM. Το σύστημα ελέγχου, που αναπτύχθηκε από την πλατφόρμα RM μας, εξασφαλίζει γρήγορο και ακριβή προγραμματισμό.

Τεχνικές Προδιαγραφές

Μοντέλο	YSV-7A
Μέγεθος Μηχανής	100012001533mm
Μέγιστο Μέγεθος PCB	350*350mm
Πάχος PCB	0.4-6mm
Ύψος Μεταφοράς	900±50mm
Κατεύθυνση Μεταφοράς	Αριστερά → Δεξιά
Ταχύτητα Μεταφοράς	1500mm/s (μέγιστο), ρυθμιζόμενο
Τύπος Πλάκας Τροφοδοσίας	Οδηγός μεταφοράς τμηματικού τύπου
Ρύθμιση Πλάτους Ράγας	Αυτόματη
Τοποθέτηση PCB	Σύσφιξη άνω και κάτω οδηγού
Σύστημα Παραλαβής	Σύστημα σύσφιξης περιστροφής 360°; 2 ομάδες ακροφυσίων αναρρόφησης κενού μέγιστο, 4 ομάδες μονάδων μεταφοράς ιμάντα ESD/προώθησης πάνελ σε παρτίδες μέγιστο
Άξονας Κοπής/Ταχύτητα	Γερμανία KAVO, 60.000 RPM
Τύπος Ψύξης	Συμπιεσμένος αέρας
Παρακολούθηση ESD	Ναι
Αυτόματη Αλλαγή Εργαλείων	Ναι
Ανάδραση Τάσης Κοπής	Ναι
Έλεγχος Λεπίδας που Σπάει	Ναι
Ταχύτητα Κοπής	1-200mm/s
Ακρίβεια Κοπής	±0.5mm
Ακρίβεια Επανατοποθέτησης	±0.01mm
Ταχύτητα Κίνησης Συντεταγμένων	1000mm/s
Τύπος Εξόδου Πλάκας	Μονάδα μεταφοράς ιμάντα ESD/προώθησης πάνελ σε παρτίδες
Τύπος Συλλογής Απορριμμάτων	Εκτός τροχιάς
Προγραμματισμός Διαδικασίας	Εισαγωγή σχεδίου GERBER/Επεξεργασία προγράμματος μέσω οπτικού συστήματος
Παροχή Αέρα	5-8kg/cm²
Τροφοδοσία Ρεύματος	AC380V±5%, 50/60Hz, 3KW

Βασικά Χαρακτηριστικά

Αυτόματο σύστημα αλλαγής εργαλείων
Παρακολούθηση ESD για προστασία από στατικό ηλεκτρισμό
Έλεγχος ανάδρασης τάσης κοπής
Αυτόματη λειτουργία παραγωγής
Ενσωμάτωση λειτουργίας στατιστικών SPC με συστήματα διαχείρισης ERP
Προαιρετική λειτουργία αντιεκρηκτικής ηλεκτρικής σκούπας

Σύστημα Κοπής Υψηλής Αξιοπιστίας

Γερμανικός άξονας υψηλής ταχύτητας KAVO με μέγιστη ταχύτητα 60.000 RPM, με παρακολούθηση τάσης στατικού ηλεκτρισμού ESD, ανάδραση τάσης κοπής και δυνατότητες αυτόματης αλλαγής εργαλείων.

Σύστημα Υπερ-Όρασης

Σύστημα μηχανικής όρασης ακριβείας που αποτελείται από γερμανική βιομηχανική κάμερα απεικόνισης, φακό Moritex και πηγή φωτός μέτρησης. Υποστηρίζει όλες τις λειτουργίες βαθμονόμησης, αντιστάθμισης και τοποθέτησης του μηχανήματος με υψηλή σταθερότητα και ικανότητα κατά των παρεμβολών.

Σύστημα Σύσφιξης PCB Υψηλής Αξιοπιστίας

Λύση κοπής χωρίς τσοκ με εύρος μεγέθους σύσφιξης PCB 2mm. Η συσκευή παραλαβής επιτρέπει γρήγορη φόρτωση/εκφόρτωση με υψηλή σταθερότητα και χαμηλό λειτουργικό κόστος.

Αυτόματος Αλλάκτης Εργαλείων

Ο τυπικός αλλάκτης εργαλείων υποστηρίζει τρεις τύπους εργαλείων 3.175mm, καθένα με μέγιστη χωρητικότητα φόρτωσης 10 εργαλείων. Σε συνδυασμό με ακριβή συστήματα σύσφιξης και ανύψωσης. Οι άξονες X1, Y1 και Z1 του μηχανισμού κοπής επιτρέπουν την αυτοματοποιημένη αλλαγή εργαλείων.

Σύστημα Προώθησης Πάνελ ESD ATPD

Λύση 1: Τα κομμένα PCB παραδίδονται από το σύστημα σύσφιξης σε γραμμή μεταφοράς ιμάντα, στη συνέχεια αποστέλλονται μέσω γραμμής μεταφοράς ESD στη γραμμή συναρμολόγησης, ή παραλαμβάνονται και φορτώνονται σε θήκες προϊόντων από προσαρμοσμένο χειριστήριο.

Λύση 2: Χρησιμοποιήστε τη μονάδα προώθησης πάνελ σε παρτίδες ARM-1 για να αντικαταστήσετε τη γραμμή μεταφοράς ιμάντα, εισάγετε τη μονάδα προώθησης πάνελ από το πίσω μέρος του μηχανήματος και φορτώστε απευθείας τα πάνελ σε κουτί blister στο ARM-1 μέσω του συστήματος σύσφιξης. Αυτή η λύση προσφέρει απλότητα και ευκολία.

Συσκευασία & Αποστολή
