Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Μηχανή κοπής λέιζερ UV 355nm, Μηχανή αποσύνδεσης PCB 10W, Μηχανή κοπής λέιζερ FPC υψηλής ακρίβειας


Βάρος:	1600 κιλά	Εξουσία:	10 kW
Δυναμικό:	220V / 110V	Τύπος λέιζερ:	10W UV Laser
Μήκος κύματος λέιζερ:	355nm	Max Power:	10W /15W
Συχνότητα επανάληψης:	1-250 kHz	Ακρίβεια CCD:	0,005 χλστ
Max που λειτουργεί τη σειρά:	450mm*430mm	Μέγεθος σημείου δέσμης:	00,015 mm ± 0,003 mm
Διαστάσεις:	1500mmX1800mmX1660mm	Ακρίβεια στο τραπέζι εργασίας:	± 0,003mm
Επανάληψη του τραπεζιού εργασίας:	±0,002 χλστ	Εύρος προσέγγισης πίνακα:	500mm*500mm
Βασικά εξαρτήματα:	PLC, Κινητήρας, Ρουλεμάν, Κινητήρας, Δοχείο πίεσης, Γρανάζια, Αντλία

Βάρος:	1600 κιλά
Εξουσία:	10 kW
Δυναμικό:	220V / 110V
Τύπος λέιζερ:	10W UV Laser
Μήκος κύματος λέιζερ:	355nm
Max Power:	10W /15W
Συχνότητα επανάληψης:	1-250 kHz
Ακρίβεια CCD:	0,005 χλστ
Max που λειτουργεί τη σειρά:	450mm*430mm
Μέγεθος σημείου δέσμης:	00,015 mm ± 0,003 mm
Διαστάσεις:	1500mmX1800mmX1660mm
Ακρίβεια στο τραπέζι εργασίας:	± 0,003mm
Επανάληψη του τραπεζιού εργασίας:	±0,002 χλστ
Εύρος προσέγγισης πίνακα:	500mm*500mm
Βασικά εξαρτήματα:	PLC, Κινητήρας, Ρουλεμάν, Κινητήρας, Δοχείο πίεσης, Γρανάζια, Αντλία

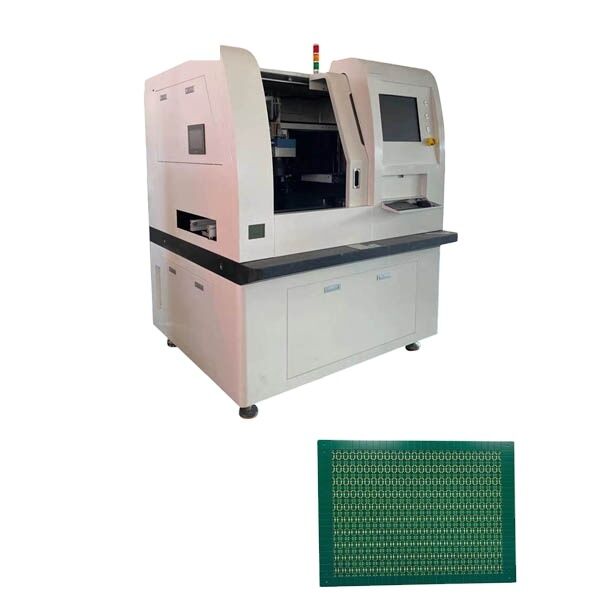

Μηχανή κοπής με υπεριώδη ακτινοβολία λέιζερ υψηλής ακρίβειας CCD FPC/PCB 355nm 10W /15W

Με τέλεια διεπαφή CAM, αυτό το μηχάνημα υποστηρίζει δημοφιλείς μορφές αρχείων διάτρησης και φρεζαρίσματος. Η φιλική προς το χρήστη διεπαφή διαθέτει σφραγισμένες οπτικές διαδρομές και σταθερή, αξιόπιστη ενσωμάτωση με συμπαγή δομή. Το αρθρωτό σύστημα ηλεκτρονικού ελέγχου εξασφαλίζει εύκολη συντήρηση.

Ιδανικός για την επεξεργασία συνδυαστικών πλακετών μαλακών και σκληρών (R-F PCBA), συμπεριλαμβανομένων εύκαμπτων πλακετών και συνδυασμών rigid-flex, αυτός ο εξοπλισμός προσφέρει βελτιωμένη προσαρμοστικότητα και οικονομική αποδοτικότητα.

Εφαρμογές Μηχανής Κοπής με Υπεριώδη Ακτινοβολία Λέιζερ FPC

Κοπή διαφόρων εύκαμπτων υλικών κυκλωμάτων και καλυπτριών με καθαρά αποτελέσματα χωρίς απανθράκωση
Υψηλής ποιότητας, υψηλής ταχύτητας κοπή σκληρών υλικών πάχους έως 1mm
Ελάχιστες γρέζια λόγω της διαδικασίας αποσύνθεσης και εξάχνωσης με υπεριώδη ακτινοβολία
Μικρή θερμική επίδραση με ακριβείς, λείες ακμές κοπής και απότομες πλευρικές επιφάνειες
Ικανότητα κοπής διαφόρων υλικών υποστρωμάτων, συμπεριλαμβανομένου του πυριτίου, των κεραμικών και του γυαλιού
Σχηματισμός χάραξης ακριβείας διαφόρων λειτουργικών φιλμ

Χαρακτηριστικά Προϊόντος YSV-7A

Καθαρές και λείες ακμές μετά την κοπή
Χωρίς γρέζια, σκόνη ή υπολείμματα σωματιδίων
Υψηλή ακρίβεια για μικρές καμπύλες και εφαρμογές λεπτής κοπής
Μειώνει αποτελεσματικά τα ποσοστά αποτυχίας χύτευσης
Κοπή σε μία διέλευση σύνθετων τεμαχίων εργασίας με πολλαπλά υλικά και συνδυασμούς πάχους
Αυτόματη ρύθμιση ύψους κεφαλής λέιζερ για χειρισμό FPC επιφανειακής τοποθέτησης διπλής όψης

Η επεξεργασία χωρίς επαφή εξαλείφει μηχανικές τάσεις και παραμορφώσεις. Η πλατφόρμα γραμμικού κινητήρα προσφέρει υψηλή ταχύτητα, ακρίβεια, χαμηλή φθορά, εύκολη συντήρηση και μειωμένο κόστος συντήρησης.

Τεχνικές Προδιαγραφές

Προδιαγραφή/Μοντέλο	YSV-7A
Κεφαλή Λέιζερ	SP (ΗΠΑ)
Τύπος Λέιζερ	10W UV Λέιζερ
Μήκος Κύματος Λέιζερ	355nm
Μέγιστη Ισχύς	10W / 15W
Συχνότητα Επανάληψης	1-250kHz
Ακρίβεια Θέσης Τραπεζιού Εργασίας	±0.003mm
Ακρίβεια Επανάληψης Τραπεζιού Εργασίας	±0.002mm
Εύρος Κάλυψης Τραπεζιού	500mm × 500mm
Ακρίβεια Θέσης CCD	0.005mm
Μέγιστο Εύρος Εργασίας	450mm × 430mm
Μέγεθος Σημείου Δέσμης	0.015mm ± 0.003mm
Διαστάσεις (Μ×Π×Υ)	1500mm × 1800mm × 1660mm
Βάρος	1800kg

Πηγή Λέιζερ

Διαθέτει εισαγόμενο αμερικανικό υπεριώδες φως σοκ με εξαιρετική οπτική απόδοση, μεγάλη διάρκεια ζωής, απλή δομή και εύκολη λειτουργία. Αυτή η αποδεδειγμένη μάρκα χρησιμοποιείται για πάνω από 10 χρόνια.

Σύστημα Γαλβανόμετρου

Χρησιμοποιεί το πιο προηγμένο σύστημα γαλβανόμετρου παγκοσμίως με εξοπλισμό ανάδρασης και αυτόματης βαθμονόμησης για να διασφαλίσει την αποδοτικότητα και την ακρίβεια της επεξεργασίας.

Πλατφόρμα από Πράσινο Μάρμαρο Taishan

Υψηλής ποιότητας πέτρα "πράσινο Taishan" επεξεργασμένη μηχανικά και φινιρισμένη στο χέρι για ακρίβεια. Διαθέτει μαύρη λάμψη, λεπτή δομή, ομοιόμορφη υφή, εξαιρετική σταθερότητα, υψηλή αντοχή και σκληρότητα, διατηρώντας παράλληλα την ακρίβεια υπό βαριά φορτία. Ανθεκτικό στη σκουριά, στα οξέα και στην τριβή.

Χαρακτηριστικά Πλατφόρμας Μαρμάρου

Κλάση ακρίβειας: επίπεδο "000", επιπεδότητα 2μm
Αντοχή σε θλίψη: 245-254 N/mm²
Μέτρο ελαστικότητας: 1.27-1.47 N/mm² (υψηλότερο από τον χυτοσίδηρο)
Συντελεστής γραμμικής διαστολής: 4.61 × 10⁻⁶/°C
Εσωτερικός συντελεστής απόσβεσης: 15× μεγαλύτερος από τον χάλυβα με εξαιρετική απορρόφηση κραδασμών
Σκληρότητα Shore: HS70+ με 5-10× υψηλότερη αντοχή στην τριβή από τον χυτοσίδηρο

Σύστημα CCD

Σύστημα λήψης εικόνων υψηλής ταχύτητας με τοποθέτηση και αντιστοίχιση εικόνων υψηλής ακρίβειας εξασφαλίζει εξαιρετική ακρίβεια.

Πλατφόρμα Εργασίας

Επένδυση THK (Κίνα) με γραμμικούς οδηγούς κίνησης ακριβείας, σφαιρικές σφήνες, σφαιρικές βίδες, εγκάρσιους κυλινδρικούς δακτυλίους και ενεργοποιητές από τον μεγαλύτερο προμηθευτή της βιομηχανίας.

Αποτελέσματα Κοπής με Υπεριώδη Ακτινοβολία Λέιζερ FPC
