Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Μηχανή κοπής λέιζερ SMT, Τέμνουσα μηχανή πινάκων PCB, Μηχανή αποκοπής PCB με εγγύηση


Βάρος:	3500 kg	Εξουσία:	10 kW
Δυναμικό:	220V, 380V	Ταχύτητα κοπής:	01,0 ~ 100 mm/s
Επαναλαμβανόμενη ακρίβεια:	± 0,01mm	Λειτουργία ελέγχου:	Βιομηχανική IPC και Η/Υ
Λειτουργία οδήγησης:	Σερβοκινητήρας AC	Ακρίβεια κοπής:	± 0.05mm
Ταχύτητα ατράκτου:	Μέγιστη 100000 σ.α.λ	Μήκος κύματος λέιζερ:	355nm
ισχύς λέιζερ:	10 W	Μέγιστη μορφή:	610mm X 500mm
Ταχύτητα πλατφόρμας:	50m/λεπτό	Ακρίβεια τοποθέτησης:	± 3um
Επαναληψιμότητα:	± 1um

Βάρος:	3500 kg
Εξουσία:	10 kW
Δυναμικό:	220V, 380V
Ταχύτητα κοπής:	01,0 ~ 100 mm/s
Επαναλαμβανόμενη ακρίβεια:	± 0,01mm
Λειτουργία ελέγχου:	Βιομηχανική IPC και Η/Υ
Λειτουργία οδήγησης:	Σερβοκινητήρας AC
Ακρίβεια κοπής:	± 0.05mm
Ταχύτητα ατράκτου:	Μέγιστη 100000 σ.α.λ
Μήκος κύματος λέιζερ:	355nm
ισχύς λέιζερ:	10 W
Μέγιστη μορφή:	610mm X 500mm
Ταχύτητα πλατφόρμας:	50m/λεπτό
Ακρίβεια τοποθέτησης:	± 3um
Επαναληψιμότητα:	± 1um

Μηχανή κοπής λέιζερ SMT/Μηχανή κοπής V πλακέτας PCB

Μηχανή κοπής λέιζερ SMT / Μηχανή κοπής V πλακέτων PCB

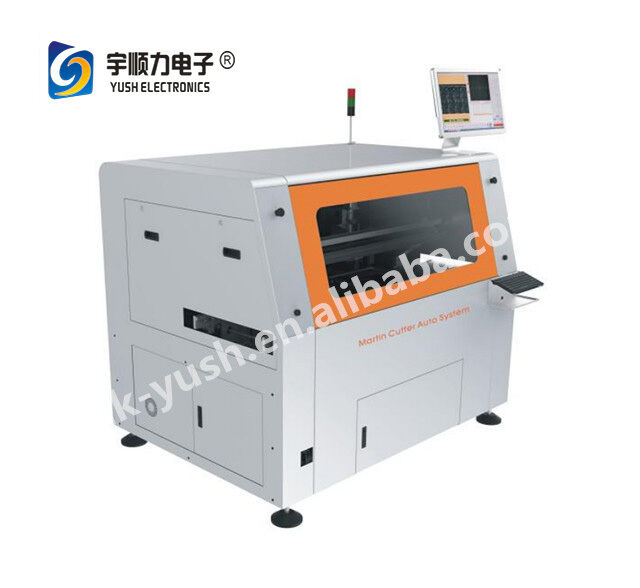

Μηχανή κοπής λέιζερ YASTM-4C SMT από την YUSH Technology

Για την τεχνολογία YUSH

Η YUSH Technology είναι μια κορυφαία μάρκα οργάνων που δεσμεύεται για την έρευνα, την ανάπτυξη και την παραγωγή εξοπλισμού βιομηχανίας PCB.Οι μηχανές κοπής με υπεριώδες λέιζερ FPC μας αναγνωρίζονται ευρέως από τους πελάτες για την ακρίβεια και την αξιοπιστία τους.

Εφαρμογές

Η μηχανή κοπής λέιζερ UV FPC έχει σχεδιαστεί για την ακριβή κοπή πλακών ευέλικτων κυκλωμάτων και οργανικών επιχρίσεων χωρίς να απαιτούνται καλούπια ή στερέωση προστατευτικής πλάκας.Η χρήση πηγών λέιζερ υψηλής ενέργειας με ακριβή έλεγχο δέσμης εξασφαλίζει ανώτερη ταχύτητα επεξεργασίας και ακριβή αποτελέσματα μηχανικής.

Βασικά χαρακτηριστικά

Ειδικό λογισμικό ελέγχου με διαισθητική διεπαφή, ολοκληρωμένη λειτουργικότητα και απλή λειτουργία
Δυνατότητα επεξεργασίας οποιωνδήποτε γραφικών με διαφορετικό πάχος και υλικό, πλήρης ιεραρχικός συγχρονισμός
Ο βελτιστοποιημένος σχεδιασμός οπτικού συστήματος εξασφαλίζει υψηλή ποιότητα δέσμης και μειωμένο μέγεθος εστιασμένου σημείου για κοπή ακριβείας
Υψηλής απόδοσης υπεριώδες λέιζερ με βέλτιστο μήκος κύματος, ανώτερη ποιότητα δέσμης και υψηλά χαρακτηριστικά κορυφαίας ισχύος
Επεξεργασία υλικών μέσω αποσύνθεσης και εξατμίωσης αντί τήξης, με αποτέλεσμα ελάχιστες επιπόλαιες βλάβες και μικρή θερμική επίδραση
Η σταθεροποίηση δείγματος με κενό εξαλείφει την ανάγκη για πλάκες προστασίας από μούχλα, βελτιώνοντας την αποτελεσματικότητα της επεξεργασίας
Με δυνατότητα κοπής διαφόρων υλικών υποστρώματος, συμπεριλαμβανομένου του πυριτίου, της κεραμικής και του γυαλιού
Αυτοματοποιημένες λειτουργίες διόρθωσης, τοποθέτησης, κοπής πολλαπλών πλακών, μέτρησης πάχους και αντιστάθμισης

Τεχνικές προδιαγραφές

Σύστημα λέιζερ

Τύπος λέιζερ: στερεόστατο υπεριώδες λέιζερ
μήκος κύματος: 355nm
Δύναμη λέιζερ: 10W

Ικανότητες επεξεργασίας

Μέγιστη μορφή επεξεργασίας: 610 mm × 500 mm (24" × 18")
Μέγιστη ταχύτητα πλατφόρμας XY: 50m/min
Ακριβότητα θέσης: ±3μm
Επαναληψιμότητα: ±1μm
Ακριβότητα συστήματος: ±20μm
Περιοχή σάρωσης γαλβανόμετρου: 50 mm × 50 mm
Δάχος κοπής: < 1 mm

Απαιτήσεις ενέργειας και περιβάλλοντος

Ηλεκτρική τροφοδοσία: AC220V 50Hz / 2.2KW ή Τρι φάση 380V 50Hz / 5.5KW
Απαιτήσεις εξάτμισης: 516 m3/h
Θερμοκρασία περιβάλλοντος: 20 °C ± 2 °C
Υγρασία: < 60% RH μη συμπυκνωτική
Αμβέλεια εδάφους: < 5μm
Επιτάχυνση δονήσεων: < 0,05g
Πίεση εδάφους: 2200kgf/m2

Σύστημα ελέγχου

Εξοπλισμός ελέγχου ειδικού κλάδου με ευέλικτο λογισμικό επεξεργασίας
Ειδική κάρτα ελέγχου κίνησης και λειτουργία ελέγχου IPC
17 ιντσών οθόνη με σκληρό δίσκο 300G+
Υποστηρίζει τυποποιημένο G-code, δεδομένα Gerber και μορφότυπα CAD

Φυσικές προδιαγραφές

Προδιαγραφές	Αξία
Μέγιστο μήκος της σανίδας	610 × 500 mm
Μέγεθος συσκευασίας	1818 mm × 2317 mm × 1550 mm
Δάχος	1 mm
Ηλεκτρική τροφοδοσία	AC220V 50Hz / 2.2KW; Τρι φάση 380V 50Hz / 5.5KW
Εργασιακή πίεση αέρα	516 m3/h
Βάρος	3500 κιλά
Πεδίο εφαρμογής	Όλες οι πλακέτες FPC PCB SMD V-CUT
