Name: Μηχανή αποσύνδεσης κυκλωμάτων PCB με υπεριώδες λέιζερ.
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-GW50
Price: 75.00 USD
Availability: InStock

Λεπτομέρειες προϊόντων

Τόπος καταγωγής: Jiangsu, Κίνα

Μάρκα: YUSH

Πιστοποίηση: ce

Αριθμό μοντέλου: YS-GW50

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min: 1 σετ

Τιμή: $50,000-100,000 / set

Βρείτε την καλύτερη τιμή

Λεπτομέρειες προϊόντων

Περιγραφή του προϊόντος

Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Μηχανή διαμόρφωσης με λέιζερ UV PCB, Μηχανή κοπής λέιζερ UV για PCB, Μηχανή αποστράγγισης λέιζερ YS-GW50


Βάρος:	600 κιλά	Μήκος κύματος λέιζερ:	355nm
ισχύς λέιζερ:	10 W	Μέγιστη μορφή επεξεργασίας:	610mm X 500mm
Ταχύτητα πλατφόρμας XY:	50m/λεπτό	Ακρίβεια τοποθέτησης:	±3um
Επαναληψιμότητα:	±1um	Ακρίβεια συστήματος:	±20um
Εύρος σάρωσης γαλβανομέτρου:	50mm x 50mm	Πάχος κοπής:	<1mm>
Τροφοδοτικό:	AC220V 50Hz / 2,2KW; τριφασικό 380V 50Hz / 5,5KW	Απαίτηση αέρα:	516m3/h
Διαστάσεις:	1818mm x 2317mm x 1550mm	θερμοκρασία περιβάλλοντος:	20℃ ±2℃
Υγρασία:	<60% RH χωρίς συμπύκνωση

Βάρος:	600 κιλά
Μήκος κύματος λέιζερ:	355nm
ισχύς λέιζερ:	10 W
Μέγιστη μορφή επεξεργασίας:	610mm X 500mm
Ταχύτητα πλατφόρμας XY:	50m/λεπτό
Ακρίβεια τοποθέτησης:	±3um
Επαναληψιμότητα:	±1um
Ακρίβεια συστήματος:	±20um
Εύρος σάρωσης γαλβανομέτρου:	50mm x 50mm
Πάχος κοπής:	<1mm>
Τροφοδοτικό:	AC220V 50Hz / 2,2KW; τριφασικό 380V 50Hz / 5,5KW
Απαίτηση αέρα:	516m3/h
Διαστάσεις:	1818mm x 2317mm x 1550mm
θερμοκρασία περιβάλλοντος:	20℃ ±2℃
Υγρασία:	<60% RH χωρίς συμπύκνωση

Μηχανή αποσύνδεσης κυκλωμάτων PCB με υπεριώδες λέιζερ.

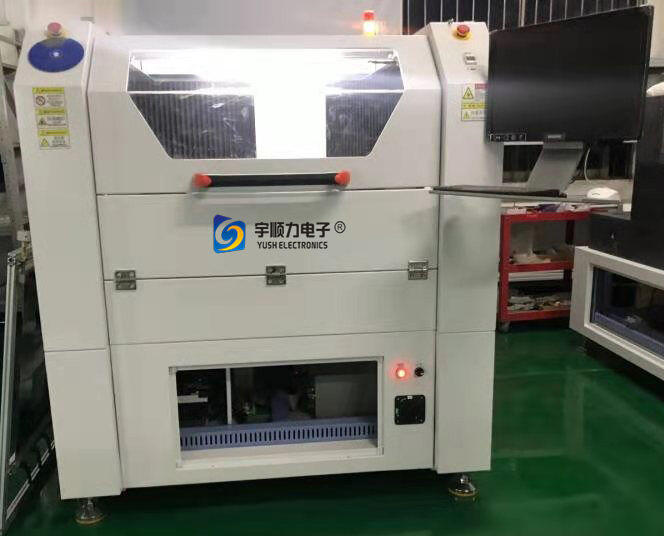

Μηχανή Αποκόλλησης PCB με UV Λέιζερ (YS-GW50)

Η Μηχανή Αποκόλλησης PCB με UV Λέιζερ YS-GW50 της YUSH Technology έχει σχεδιαστεί για την ακριβή κοπή εύκαμπτων πλακετών κυκλωμάτων και οργανικών επικαλύψεων. Αυτό το προηγμένο σύστημα κοπής με UV λέιζερ εξαλείφει την ανάγκη για καλούπια ή σταθεροποίηση προστατευτικών πλακών, προσφέροντας ανώτερη ταχύτητα επεξεργασίας και ακριβή αποτελέσματα μηχανικής κατεργασίας.

Εφαρμογές Μηχανής

Ιδανικό για την ακριβή κοπή εύκαμπτων πλακετών κυκλωμάτων (FPC), CVL, εξαρτημάτων RF και λεπτών υλικών από κόντρα πλακέ. Το σύστημα επεξεργάζεται διάφορα υλικά υποστρώματος, συμπεριλαμβανομένου του πυριτίου, της κεραμικής και του γυαλιού με εξαιρετική ακρίβεια.

Βασικά Χαρακτηριστικά

Ιδιοταγές λογισμικό ελέγχου με διαισθητική διεπαφή και ολοκληρωμένη λειτουργικότητα
Δυνατότητα επεξεργασίας οποιασδήποτε γραφικής παράστασης και κοπής διαφορετικών πάχους και υλικών με συγχρονισμένη ιεραρχική ολοκλήρωση
Βελτιστοποιημένος σχεδιασμός οπτικού συστήματος εξασφαλίζει υψηλή ποιότητα δέσμης και μειωμένο μέγεθος εστιασμένου σημείου για ακριβή κοπή
Υψηλής απόδοσης UV λέιζερ με βέλτιστο μήκος κύματος, ανώτερη ποιότητα δέσμης και χαρακτηριστικά υψηλής κορυφαίας ισχύος
Ελάχιστο θερμικό αποτέλεσμα χωρίς αποκόλληση, παράγοντας ακριβείς, λείες κοπές με απότομες πλευρικές επιφάνειες
Σύστημα σταθεροποίησης δείγματος με κενό εξαλείφει την ανάγκη για προστατευτικές πλάκες καλουπιού
Δυνατότητες αυτόματης διόρθωσης, τοποθέτησης, κοπής πολλαπλών πλακετών, μέτρησης πάχους και αντιστάθμισης

Τεχνικές Προδιαγραφές

Σύστημα Λέιζερ

Πηγή λέιζερ UV στερεάς κατάστασης: μήκος κύματος 355nm

Ισχύς λέιζερ: 10W

Δυνατότητες Επεξεργασίας

Μέγιστη μορφή επεξεργασίας: 610mm × 500mm (24" × 18")

Μέγιστη ταχύτητα λειτουργίας πλατφόρμας XY: 50m/min

Πάχος κοπής: <1mm

Εύρος σάρωσης γαλβανόμετρου: 50mm × 50mm

Μετρικές Ακρίβειας

Ακρίβεια τοποθέτησης: ±3μm

Επαναληψιμότητα: ±1μm

Ακρίβεια συστήματος: ±20μm

Απαιτήσεις Ισχύος & Περιβάλλοντος

Τροφοδοτικό	AC220V 50Hz / 2.2KW; Τριφασικό 380V 50Hz / 5.5KW
Απαιτήσεις Εξαερισμού	516m³/h
Διαστάσεις	1818mm × 2317mm × 1550mm
Θερμοκρασία Περιβάλλοντος	20℃ ± 2℃
Υγρασία	<60% RH μη συμπυκνούμενη
Πλάτος δόνησης εδάφους	<5μm
Επιτάχυνση δόνησης	<0.05g
Πίεση εδάφους	2200kgf/m²

Έλεγχος & Λογισμικό

Βιομηχανικός εξοπλισμός ελέγχου με ευέλικτο λογισμικό επεξεργασίας, αποκλειστική κάρτα ελέγχου κίνησης και λειτουργία ελέγχου IPC. Διαθέτει οθόνη 17 ιντσών, σκληρό δίσκο 300G+ και υποστηρίζει τυπικά G-code, δεδομένα Gerber και μορφές CAD.

Γρήγορες Προδιαγραφές

Μέγιστο Μήκος Πλακέτας	610 × 500mm
Μέγεθος Συσκευασίας	1818mm × 2317mm × 1550mm
Πάχος	1mm
Τροφοδοτικό	AC220V 50Hz / 2.2KW; Τριφασικό 380V 50Hz / 5.5KW
Πίεση Εργασίας Αέρα	516m³/h
Πεδίο Εφαρμογής	Όλες οι πλακέτες V-CUT SMD PCB FPC
