Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Μηχανή σήμανσης λέιζερ SMT, Μηχανή διαμόρφωσης μονοδρόμου PCB, Σύστημα σήμανσης λέιζερ YSL-510


Βάρος:	750 κιλά	Δυναμικό:	220V/110V
Επαναλαμβανόμενη ακρίβεια τοποθέτησης:	±0,02 χλστ	Μέγεθος PCB:	510*460mm
Μήκος κύματος:	355nm, 532nm, 1064nm, 10640nm	Δύναμη εξυπηρέτησης:	UV (3w,5w), πράσινο (7w,10w), ίνες (10w,20w,30w), co2(10w,20w,30w)
Φάσμα σήμανσης λέιζερ:	5050-510460mm	Ταχύτητα σήμανσης:	7000mm/s
Ακρίβεια θέσης σήμανσης:	±0,05 χλστ	Πάχος PCB:	0,5-5mm
Ζήτηση ηλεκτρικής ενέργειας:	220V/50Hz, ≈2500W	θερμοκρασία περιβάλλοντος:	20-28℃
Υγρασία:	30%-60%	Βαρομετρική πίεση:	0,4-0,6Mpa
Διαστάσεις:	92015001500 χλστ

Βάρος:	750 κιλά
Δυναμικό:	220V/110V
Επαναλαμβανόμενη ακρίβεια τοποθέτησης:	±0,02 χλστ
Μέγεθος PCB:	510*460mm
Μήκος κύματος:	355nm, 532nm, 1064nm, 10640nm
Δύναμη εξυπηρέτησης:	UV (3w,5w), πράσινο (7w,10w), ίνες (10w,20w,30w), co2(10w,20w,30w)
Φάσμα σήμανσης λέιζερ:	5050-510460mm
Ταχύτητα σήμανσης:	7000mm/s
Ακρίβεια θέσης σήμανσης:	±0,05 χλστ
Πάχος PCB:	0,5-5mm
Ζήτηση ηλεκτρικής ενέργειας:	220V/50Hz, ≈2500W
θερμοκρασία περιβάλλοντος:	20-28℃
Υγρασία:	30%-60%
Βαρομετρική πίεση:	0,4-0,6Mpa
Διαστάσεις:	92015001500 χλστ

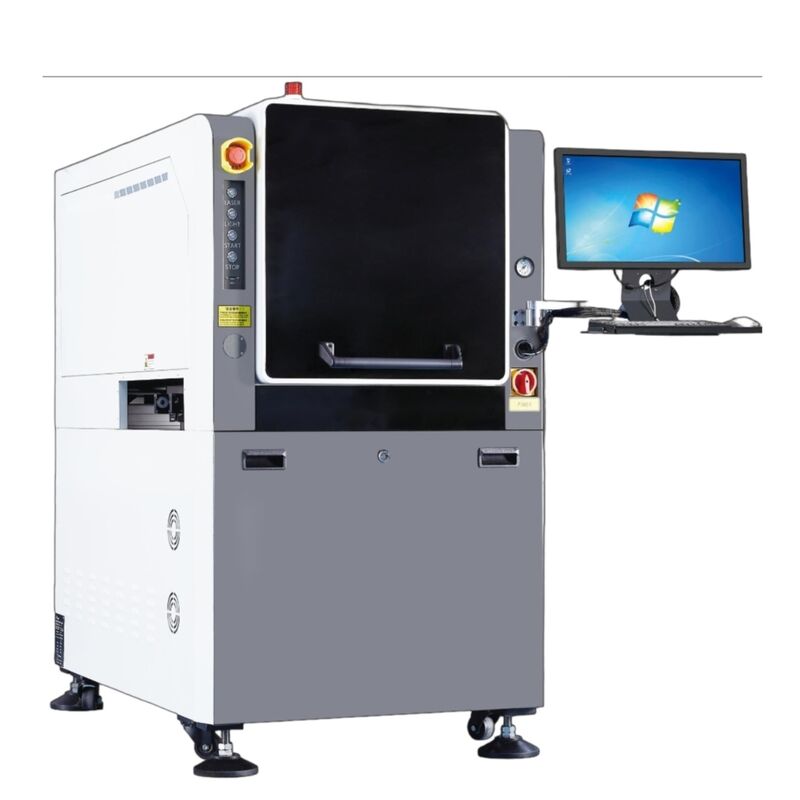

ΥSL-510 SMT Μηχανή σήμανσης λέιζερ εν ευθεία με ένα μόνο λέιζερ με μία μόνο λωρίδα

Σύστημα σήμανσης λέιζερ υψηλής ακρίβειας που έχει σχεδιαστεί για γραμμές παραγωγής SMT, με διορθωτική οπτική επαφή για ακριβείς εφαρμογές σήμανσης PCB.

Τεχνικές προδιαγραφές

Σχήμα	YSL-510 (μονοκεφαλική ομοαξονική όραση)
Μέγεθος κύματος	355nm, 532nm, 1064nm, 10640nm
Δύναμη λέιζερ	UV (3W, 5W), πράσινο (7W, 10W), ίνες (10W, 20W, 30W), CO2 (10W, 20W, 30W)
Πεδίο σήμανσης	50×50 mm έως 510×460 mm
Μέγεθος PCB	510×460 χιλιοστά
Ταχύτητα σήμανσης	Μέχρι 7000 mm/s Παράδειγμα: Κώδικας QR με λευκό μελάνι 3×3mm με 55 ψηφία που συμπληρώνεται εντός 1 δευτερολέπτου
Ακριβότητα θέσης σήμανσης	±0,05 mm(Αναπροσαρμόζεται σύμφωνα με τις απαιτήσεις)
Επαναλαμβανόμενη ακρίβεια θέσης	±0,02 mm
Οπτικό σύστημα	Κοαξιακή οπτική διόρθωση με μάτια γερακιού για την απόκτηση τυποποιημένων γραφικών, ακριβή σήμανση σε FPC, μαλακά/σκληρά πλαίσια και παραμορφωμένες θέσεις
Δάχος PCB	0.5-5mm(Περισσότερες προδιαγραφές διαθέσιμες ως επιλογή προσαρμογής)
Απαιτήσεις ισχύος	220V/50Hz, Συνολική ισχύς ≈2500W

Υποστηριζόμενοι τύποι κώδικα & μορφοποιήσεις

Τύποι barcode 1D	Κωδικός 39, Κωδικός 25, Κωδικός 93, Κωδικός 128, EAN-13, EAN-8, ISBN και άλλοι
Τύποι 2D QR κώδικα	Datamatrix, QR Code, Micro QR Code, PDF417, Code49, Code 16k και άλλες κοινές μορφές
Μέγεθος επεξεργασίας QR κώδικα	1.5 mm × 1,5 mm έως 20 mm × 20 mm Ελάχιστο μέγεθος εξαρτάται από το περιεχόμενο του QR code
Τύποι χαρακτήρων	Τύποι TrueType, μονογραμμικές γραμματοσειρές (JSF), γραμματοσειρές SHX, γραμματοσειρές Dot matrix (DMF)
Υποστηριζόμενες μορφές αρχείων	DXF, PLT, Excel, TXT και άλλες κοινές μορφές
Αυτόματη τοποθέτηση	Υποστηρίζει αυτόματη λήψη φωτογραφιών, 2, 3 και 4 τρόπους θέσης σημείων

Φυσικές προδιαγραφές και συνθήκες λειτουργίας

Μέγεθος και βάρος	920×1500×1500mm, βάρος: 750kg
Θερμοκρασία περιβάλλοντος	20-28°C, υγρασία: 30%-60%
Απαιτήσεις για την πίεση του αέρα	Συμπυκνωμένος αέρας: 0,4-0,6Mpa

Εικόνα διάστασης εμφάνισης
