Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                πλήρως αυτόματη μηχανή διαμόρφωσης PCB, Ρουτέρ πλακών PCB για γραμμή συναρμολόγησης, αυτόματη μηχανή διαμόρφωσης PCB με εγγύηση


Βάρος:	900 κιλά	Μέγεθος εργασίας:	350 χιλιοστά x 450 χιλιοστά
Διπλό μέγεθος πάγκων εργασίας:	700 χιλιοστά x 450 χιλιοστά	Ταχύτητα Servo XY:	0-1000mm/sec
Z Servo Speed:	0-800mm/sec	Ακρίβεια XY:	±0,01 χλστ
Ακρίβεια κοπής:	±0,02 χλστ	Ακρίβεια βαθμονόμησης CCD:	±0,01 χλστ
Στρες πλάκας:	300uε παρακάτω	Ταχύτητα ατράκτου:	60.000 σ.α.λ
Διάμετρο εργαλείου:	0,8-2,3 χλστ	Πάχος PCB:	0.2mm-6.0mm
Δύναμη συλλεκτών σκόνης:	3HP (επιλογή 5HP)	Μέγεθος συλλέκτη σκόνης:	640mm×785mm×1760mm
Μέγεθος μηχανής:	1220mm×1430mm×1520mm

Βάρος:	900 κιλά
Μέγεθος εργασίας:	350 χιλιοστά x 450 χιλιοστά
Διπλό μέγεθος πάγκων εργασίας:	700 χιλιοστά x 450 χιλιοστά
Ταχύτητα Servo XY:	0-1000mm/sec
Z Servo Speed:	0-800mm/sec
Ακρίβεια XY:	±0,01 χλστ
Ακρίβεια κοπής:	±0,02 χλστ
Ακρίβεια βαθμονόμησης CCD:	±0,01 χλστ
Στρες πλάκας:	300uε παρακάτω
Ταχύτητα ατράκτου:	60.000 σ.α.λ
Διάμετρο εργαλείου:	0,8-2,3 χλστ
Πάχος PCB:	0.2mm-6.0mm
Δύναμη συλλεκτών σκόνης:	3HP (επιλογή 5HP)
Μέγεθος συλλέκτη σκόνης:	640mm×785mm×1760mm
Μέγεθος μηχανής:	1220mm×1430mm×1520mm

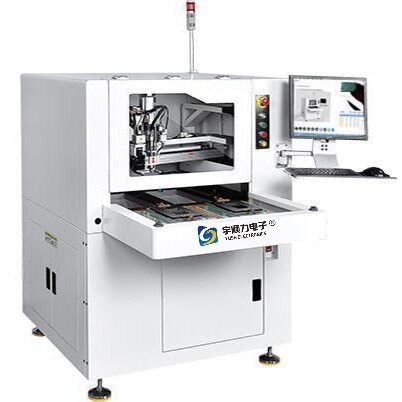

Πλήρως αυτόματη μηχανή δρομολογητή PCB για γραμμή συναρμολόγησης PCB

Λύση υψηλής ακρίβειας αυτοματοποιημένης διαμόρφωσης PCB σχεδιασμένη για αποτελεσματική ενσωμάτωση της γραμμής συναρμολόγησης PCB με δυνατότητα διπλού πάγκου εργασίας.

Τεχνικές προδιαγραφές

Μονόπλευρο μέγεθος εργασίας	350 mm × 450 mm
Μεγέθους διπλών τραπεζών εργασίας	700 mm × 450 mm
Δρομολόγιο X-Y AC	0-1000mm/sec
Z Δρομολόγιο AC	0-800mm/sec
Ακρίβεια επαναλήψεων X-Y	±0,01 mm
Ακριβότητα κοπής	±0,02 mm
Ακριβότητα βαθμονόμησης της κάμερας CCD	±0,01 mm
Αξία τάσης πλάκας	300uε κάτω
NSK ταχύτητα σπινθήρα	Μέγιστο: 60.000 στροφές ανά λεπτό
Διάμετρο εργαλείου	0.8-2.3mm
Μονάδα διακόσμησης πλακών PCB	0.2-6 mm
Δύναμη συλλέκτη σκόνης	3HP (επιλογή 5HP)
Μέγεθος ντουλάπις συλλογής σκόνης	640 mm × 785 mm × 1760 mm (D × W × H)
Μέγεθος μηχανής	1220 mm × 1430 mm × 1520 mm (D × W × H)
Βάρος του κύριου κινητήρα + συλλέκτη σκόνης	900 κιλά

Χαρακτηριστικά διαμόρφωσης συσκευής

Διπλή δομή τραπεζιού εργασίας

Το YSL-880L διαθέτει διπλή τροχιά διακίνησης και λειτουργία διπλής πλατφόρμας κυλίνδρου για ταυτόχρονη επεξεργασία διαφόρων τύπων προϊόντων, μειώνοντας σημαντικά τους χρόνους αναμονής χειρισμού πλάκας.Διαμορφώνεται ως διπλή πλατφόρμα ή μεγάλη ενιαία πλατφόρμα για αυξημένη λειτουργική ευελιξία.

Κατώτερο σύστημα σπινθήρα κενού

Εισαγόμενο σφινδάλιο υψηλής ταχύτητας για ελάχιστη πίεση κοπής, υψηλή ακρίβεια και γρήγορη απόκριση
Σύστημα ανίχνευσης του κοπτήρα αλεύρι για την παρακολούθηση σε πραγματικό χρόνο και την πρόληψη της συνέχισης της λειτουργίας μετά τη κοπή
Προχωρημένο σύστημα όρασης με ομοιόμορφη φωτεινή πηγή δακτυλίου και ρύθμιση φωτεινότητας για ανώτερη αναγνώριση σημείου σημάτων σε διάφορα φινίρισμα PCB, συμπεριλαμβανομένης της κασσίτερης επικάλυψης, της χαλκού, της χρυσής επικάλυψης,και ψεκασμός κασσίτερου
Επικαιροποίηση της οπτικής αντιστοιχίας για βελτιωμένη ακρίβεια

Βελτιωμένη δομή λειτουργίας αναρρόφησης

Ο σχεδιασμός σφραγίδας της λακκούβας με είσοδο αναρρόφησης με γωνία κλίσης 45 μοιρών μειώνει το φαινόμενο της εσωτερικής δίνης σκόνης για αποτελεσματική αφαίρεση των συντριμμιών.

Ειδικός ελεγκτής CNC

Ο ανεξάρτητος ελεγκτής CNC ενσωματώνει λειτουργίες ελέγχου με εξαιρετική σταθερότητα, υψηλή ακρίβεια, ταχεία μετάδοση ανταπόκρισης και ισχυρές δυνατότητες κατά των παρεμβολών.

Σύστημα συλλογής σκόνης υψηλής απόδοσης

Το YSL-880L χρησιμοποιεί υψηλής απόδοσης κινητήρα και σχεδιασμό λεπίδας αέρα με μεγάλη ικανότητα αναρρόφησης.Ατμόσφαιρα που ελέγχεται εντός 80 ντεσιμπέλ.
