Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                SMT Μηχανή Κοπής Υψηλής Ταχύτητας, Ημιαυτόματη Μηχανή Αποκόλλησης PCB, Μηχανή Κοπής Γραμμής Παραγωγής με Εγγύηση


Βάρος:	850 κιλά	Εξουσία:	10 kW
Δυναμικό:	220V/110V	Κτύπημα Υ-άξονα:	310 χλστ
Διαστάσεις:	104010801750 χλστ	Κατανάλωση αέρα:	200l/min
Ισχύς μηχανής:	4 Kw	Πίεση αέρα:	0,5-0,6MPa
Μέγιστη διάμετρος υλικού:	300 χλστ	Spindle Power:	2,4 KW
Ταχύτητα ατράκτου:	60,000 στροφές ανά λεπτό	Ακρίβεια τοποθέτησης:	0,001 χιλιοστά
Ταχύτητα κοπής:	0,05-400 mm/sec	Τυπική λεπίδα:	2 ιντσών
Max Blade:	3 ιντσών

Βάρος:	850 κιλά
Εξουσία:	10 kW
Δυναμικό:	220V/110V
Κτύπημα Υ-άξονα:	310 χλστ
Διαστάσεις:	104010801750 χλστ
Κατανάλωση αέρα:	200l/min
Ισχύς μηχανής:	4 Kw
Πίεση αέρα:	0,5-0,6MPa
Μέγιστη διάμετρος υλικού:	300 χλστ
Spindle Power:	2,4 KW
Ταχύτητα ατράκτου:	60,000 στροφές ανά λεπτό
Ακρίβεια τοποθέτησης:	0,001 χιλιοστά
Ταχύτητα κοπής:	0,05-400 mm/sec
Τυπική λεπίδα:	2 ιντσών
Max Blade:	3 ιντσών

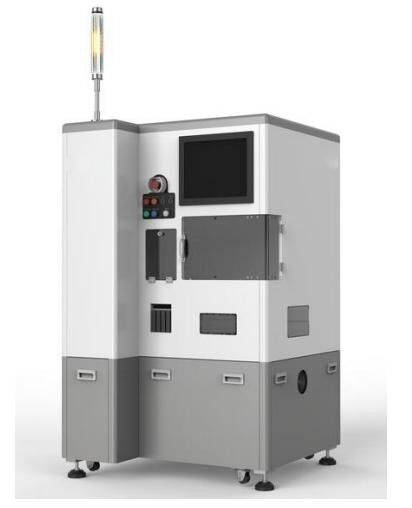

SMT Μηχανή Κοπής Υψηλής Ταχύτητας Ημιαυτόματη για Γραμμή Παραγωγής

Ηλεκτρονική μηχανή διακόσμησης με υψηλή ταχύτητα

Το σύστημα κοπής χρησιμοποιεί μια λεπτή λεπίδα κοπής που τοποθετείται σε ένα σπινδύλιο υψηλής ταχύτητας για να κόψει με ακρίβεια υλικά όπως γυαλί, κεραμική, ημιαγωγικά τσιπ, PCB, EMC καλώδια,και άλλα υποστρώματα με εξαιρετική ακρίβεια.

Διαδικασίες λειτουργίας

Πλάκα ή λωρίδα

Εγκατάσταση ταινίας

Τρίψιμο

Καθαρισμός

Διαχωρισμός από τα υπεριώδη φώτα

Περιγραφή του ημιαυτόματου συστήματος τεμαχισμού

Το ημι-αυτοματοποιημένο σύστημα τεμαχισμού περιέχει χειροκίνητες εργασίες φόρτωσης και εκφόρτωσης, ενώ αυτοματοποιεί τη διαδικασία τεμαχισμού του πυρήνα.

Βασικές διαδικασίες

Τροφή με το χέρι

Προσαρμογή θέσης

Αυτοκόψιμο

Αφόρτωση με το χέρι

Ο χειριστής τοποθετεί χειροκίνητα το υλικό κοπής στην πλατφόρμα εργασίας
Αυτόματη βαθμονόμηση της θέσης κοπής
Πατήστε το κουμπί εκκίνησης για να ολοκληρώσετε αυτόματα τη διαδικασία τεμαχισμού
Ο χειριστής αφαιρεί χειροκίνητα το τελικό υλικό από την πλατφόρμα εργασίας

Εφαρμογές

Τα αυτόματα συστήματα τεμαχισμού χρησιμοποιούνται ευρέως για την ακριβή κοπή τσιπ ημιαγωγών, τσιπ LED, πλαισίων EMC, πλακίδων PCB, φίλτρων υπέρυθρων ακτίνων, γυαλιού σαφείρου και λεπτών πλακών κεραμικής.

Κηραμικό υπόστρωμα

Καουτσούκ πυριτίου

Κεφαλοπλαίσιο

Πλακέτες από πυρίτιο

PCB

Γυαλί

Απαιτήσεις λειτουργίας

Χρησιμοποιήστε καθαρό συμπιεσμένο αέρα με σημείο δροσιάς ατμοσφαιρικής πίεσης από -10 °C έως -20 °C, περιεκτικότητα σε υπολειμματικό λάδι 0,1 ppm και ακρίβεια φιλτραρίσματος άνω των 0,01 μm/99,5%
Λειτουργούν σε θερμοκρασία περιβάλλοντος 20°C έως 25°C με εύρος διακυμάνσεων που ελέγχεται σε ±1°C
Διατηρείται θερμοκρασία νερού κοπής 22°C έως 27°C (διακύμανση ± 1°C) και θερμοκρασία νερού ψύξης 20°C έως 25°C (διακύμανση ± 1°C)
Αποφύγετε τις εξωτερικές επιπτώσεις και δονήσεις· μην εγκαταστήσετε κοντά σε συσκευές υψηλής θερμοκρασίας όπως αναπνευστήρες ή εξαερισμούς ή εξοπλισμό που παράγει ομίχλη πετρελαίου
Ακολουθήστε αυστηρά το οδηγό χρήσης του προϊόντος που παρέχεται

Χαρακτηριστικά του συστήματος ημι-επεξεργασίας YSL-1000SD

Διασύνδεση ελέγχου	Εναλλακτικές γλώσσες (κινεζικά, αγγλικά, κορεατικά)
Μέγιστο μέγεθος υλικού	Δυνατότητα κοπής υψηλής ακρίβειας διαμέτρου 300 mm
Διαρθρωτικό σχεδιασμό	Σχεδιασμός υψηλής ακαμψίας που εξασφαλίζει ακρίβεια και σταθερότητα κατά τη διαδικασία κοπής
Σύστημα ευθυγράμμισης	Αυτόματη ευθυγράμμιση CCD
Σύστημα παρακολούθησης.	Παρακολούθηση σε πραγματικό χρόνο της πίεσης του αέρα, της πίεσης του νερού, των τιμών ρεύματος για την πρόληψη βλάβης του σπινθήρα
Σπιντέλο κοπής	2.4 kW × 1 σύνολο (μέγιστο: 60.000 στροφές ανά λεπτό)
Ακριβότητα θέσης	0.001mm επαναλαμβανόμενη ακρίβεια θέσης
Ταχύτητα κοπής	00,05 ~ 400 mm/sec
Τυπική λεπίδα	2 ίντσες (μέγιστο: 3 ίντσες)

Συμμετοχή υποθέσεων

Προαιρετικός εξοπλισμός

Λειτουργία ανίχνευσης βλάβης λεπίδας
Λειτουργία αυτόματης ρύθμισης
Οπτική λειτουργία διαχωρισμού
Συμφωνία με λεπίδα 3 ιντσών

Σύγκριση χωρητικότητας πλατφόρμας

Οι τυποποιημένες πλατφόρμες εργασίας 8 ιντσών χωρούν μόνο 2 κομμάτια υλικού.που φιλοξενούν μεγαλύτερα προϊόντα, και βελτίωση της αποδοτικότητας κατά περισσότερο από 8%.
