Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                μικρή μηχανή αποκοπής PCB, μηχανή χάραξης για κοπή PCB, Μηχανή κοπής PCB YSVC-650


Βάρος:	3500 kg	Εξουσία:	10 kW
Δυναμικό:	220V/380V	Y Ταχύτητα κοπής:	0 ~ 100 mm/s
Ταχύτητα ατράκτου:	50000RPM	Πίεση αέρα:	4 kg/cm2
Διάσταση οικοδεσπότη:	700mm * 900mm * 1200mm	Ακρίβεια:	± 0,01mm
Διαδρομή άξονα Z:	50 χλστ	Ακρίβεια κοπής:	± 0,1 mm
Κατανάλωση ρεύματος:	2kVA	Τάση συλλογής σκόνης:	380V 1,5P
Διαστάσεις συλλέκτη σκόνης:	680mm * 400mm * 900mm	Μέγιστο μέγεθος PCB:	450mm * 500mm
Δίσκος XYZ:	AC SERVO MOTOR

Βάρος:	3500 kg
Εξουσία:	10 kW
Δυναμικό:	220V/380V
Y Ταχύτητα κοπής:	0 ~ 100 mm/s
Ταχύτητα ατράκτου:	50000RPM
Πίεση αέρα:	4 kg/cm2
Διάσταση οικοδεσπότη:	700mm * 900mm * 1200mm
Ακρίβεια:	± 0,01mm
Διαδρομή άξονα Z:	50 χλστ
Ακρίβεια κοπής:	± 0,1 mm
Κατανάλωση ρεύματος:	2kVA
Τάση συλλογής σκόνης:	380V 1,5P
Διαστάσεις συλλέκτη σκόνης:	680mm * 400mm * 900mm
Μέγιστο μέγεθος PCB:	450mm * 500mm
Δίσκος XYZ:	AC SERVO MOTOR

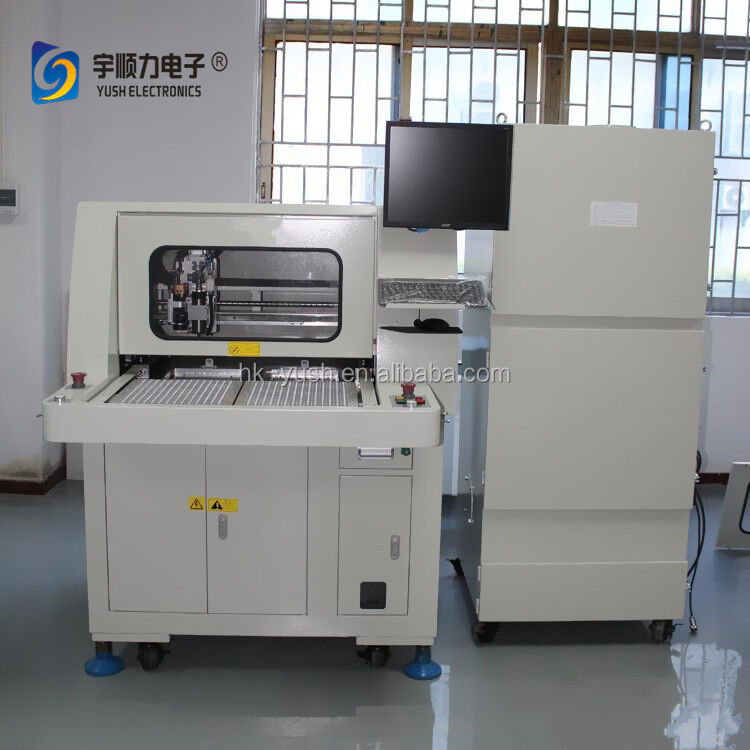

Μικρού μεγέθους μηχανή χάραξης και κοπής PCB -YSVC-650

Μηχανή μικρής κλίμακας χαρακτικής και κοπής PCB - YSVC-650

Επισκόπηση του προϊόντος

Η μηχανή κοπής PCB YSVC-650 έχει σχεδιαστεί για την ακριβή κατασκευή πλακών κυκλωμάτων.Αυτό το αυτοματοποιημένο σύστημα βαθμολόγησης με μαχαίρι γκονγκ εξαλείφει τα κοινά προβλήματα παραγωγής διατηρώντας την υψηλή ακρίβεια και αποτελεσματικότητα.

Βασικά Οφέλη

Προλαμβάνει τεχνητές ρωγμές κασσίτερου και βλάβη των εξαρτημάτων κατά το διαχωρισμό
Εξαλείφει τα προβλήματα άγχους που προκαλούνται από τη δημιουργία μηχανικής δύναμης
Κατάλληλο για διάφορους τύπους στερέων και ακανόνιστα σχήματα πλακών PCB (ευθείες γραμμές, τόξα, τύποι L κλπ.)
Ενσωμάτωση στον άξονα X, Y και Z με κινητήρα σφινδέλου υψηλής ταχύτητας 60.000 στροφών ανά λεπτό

Χαρακτηριστικά της μηχανής

Μηχανοκίνητα οχήματα
Υψηλή ταχύτητα κοπής με εξαιρετική ακρίβεια
Απλή λειτουργία και φιλική προς το χρήστη διεπαφή
Γρήγορη δυνατότητα αλλαγής εργαλείου με ελάχιστη ρύθμιση της ρύθμισης
Σύστημα συλλογής σκόνης υψηλής έντασης διατηρεί την καθαρότητα των PCB και της επιφάνειας
Τρόπος κοπής ελάχιστης έντασης για βέλτιστη ακεραιότητα της πλακέτας

Τεχνικές προδιαγραφές

Ταχύτητα κοπής	0 - 100 mm/s
Ακριβότητα μηχανής	± 0,01 mm
Στροφή στον άξονα Z	50 χιλιοστά
Σύστημα ελέγχου	Ελέγχου X, Y, Z ή βιομηχανικού υπολογιστή με οθόνη αφής
Σύστημα οδήγησης	Σερβοκινητήρας εναλλασσόμενου ρεύματος για άξονες X, Y, Z
Ακριβότητα κοπής	± 0,1 mm
Ταχύτητα σπινθήρα	MAX 50.000 στροφές ανά λεπτό
Τετάρτη	220V 50/60Hz
Πίεση αέρα	4 kg/cm2 και άνω
Κατανάλωση ενέργειας	2KVA
Συλλογή σκόνης	Ενσωματωμένο σύστημα συλλογής σκόνης
Τετάρση συλλέκτη σκόνης	380V 1,5P
Διαστάσεις οικοδεσπότη	700 mm × 900 mm × 1200 mm
Μέγεθος συλλέκτη σκόνης	680 mm × 400 mm × 900 mm

Προαιρετικά στοιχεία

Σύστημα όρασης CCD για αυξημένη ακρίβεια
Συνολική συλλογή σκόνης (πάνω και κάτω)
Συμφωνία μεγέθους πολλαπλών πλακών PCB: 280mm × 340mm, 300mm × 400mm, 450mm × 500mm
Εικονική οθόνη αφής και επιλογές χειροποίητης πλέξης ή χειρισμού από υπολογιστή
