Name: YS-G9 Πλήρως Αυτόματη Μηχανή Εκτύπωσης Πάστα Συγκόλλησης Λευκή
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-G9
Price: 10.00 USD
Availability: InStock

Λεπτομέρειες προϊόντων

Τόπος καταγωγής: Jiangsu, Κίνα

Μάρκα: YUSH

Αριθμό μοντέλου: YS-G9

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min: 1 σετ

Τιμή: $10,000-10,900 / set

Βρείτε την καλύτερη τιμή

Λεπτομέρειες προϊόντων

Περιγραφή του προϊόντος

Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Πλήρως αυτόματο εκτυπωτή πάστες συγκόλλησης, YS-G9 μηχανή εκτύπωσης πάστας συγκόλλησης, Μηχανή αποκοπής PCB με εγγύηση


Βάρος:	1000 κιλά	Μέγιστο μέγεθος πλακέτας:	450*340 χιλιοστά
ταχύτητα μεταφοράς:	900±40mm	Ταχύτητα εκτύπωσης:	10~200 mm/sec
Πηγή ισχύος:	Δυνατότητα ανάφλεξης:	Διάσταση μηχανής:	1530 ((H) mm
μήκος μηχανής:	1172 ((L) mm	Πλάτος μηχανής:	1385 ((W) mm
Θερμοκρασία λειτουργίας:	-20 ℃ ~+45 ℃	Επαναλάβετε την ακρίβεια θέσης:	±10um@6 σ,CPK≥2,0
Ακρίβεια εκτύπωσης:	±18um@6 σ,CPK≥2,0	Πάχος σανίδας:	0.4~6mm
μέγιστο βάρος πλάκας:	3 κιλά	Πίεση αέρα:	4~6Kgf/cm2
Κατανάλωση αέρα:	Περίπου 5L/min

Βάρος:	1000 κιλά
Μέγιστο μέγεθος πλακέτας:	450*340 χιλιοστά
ταχύτητα μεταφοράς:	900±40mm
Ταχύτητα εκτύπωσης:	10~200 mm/sec
Πηγή ισχύος:	Δυνατότητα ανάφλεξης:
Διάσταση μηχανής:	1530 ((H) mm
μήκος μηχανής:	1172 ((L) mm
Πλάτος μηχανής:	1385 ((W) mm
Θερμοκρασία λειτουργίας:	-20 ℃ ~+45 ℃
Επαναλάβετε την ακρίβεια θέσης:	±10um@6 σ,CPK≥2,0
Ακρίβεια εκτύπωσης:	±18um@6 σ,CPK≥2,0
Πάχος σανίδας:	0.4~6mm
μέγιστο βάρος πλάκας:	3 κιλά
Πίεση αέρα:	4~6Kgf/cm2
Κατανάλωση αέρα:	Περίπου 5L/min

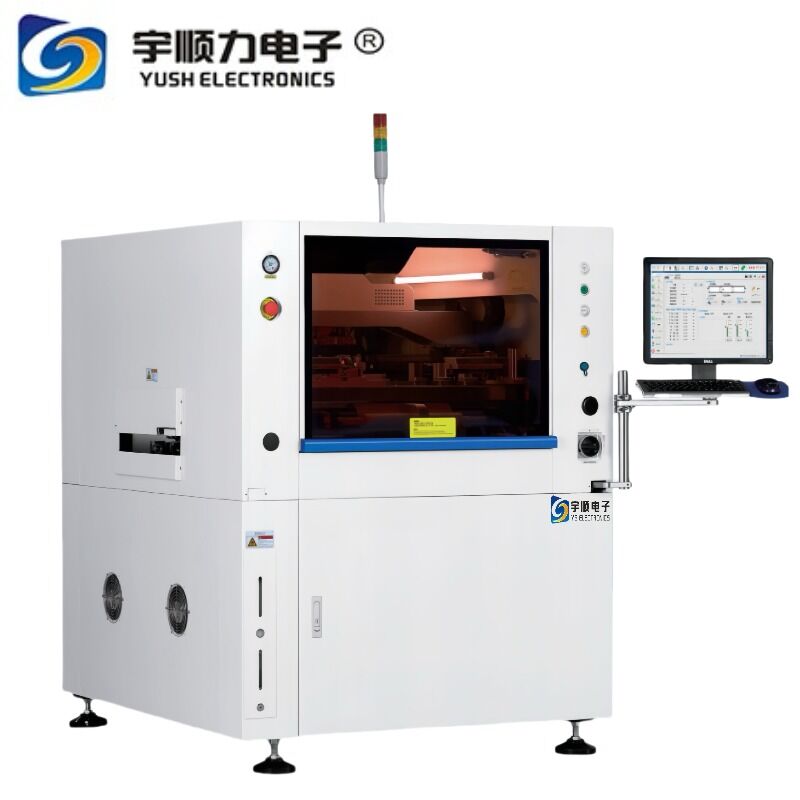

YS-G9 Πλήρως Αυτόματη Μηχανή Εκτύπωσης Πάστα Συγκόλλησης Λευκή

YS-G9 Πλήρως Αυτόματος Εκτυπωτής Πάστα Συγκόλλησης

Προδιαγραφές Απόδοσης Μηχανής

Παράμετρος	Προδιαγραφή
Ακρίβεια Επανάληψης Θέσης	±10μm @ 6σ, CPK ≥ 2.0
Ακρίβεια Εκτύπωσης	±18μm @ 6σ, CPK ≥ 2.0
Χρόνος Κύκλου NCP (χωρίς καθαρισμό/εκτύπωση)	7 δευτερόλεπτα
Χρόνος Κύκλου HCP (συμπεριλαμβανομένου καθαρισμού/εκτύπωσης)	18 δευτερόλεπτα ανά τεμάχιο
Χρόνος Κύκλου Επεξεργασίας	4 λεπτά
Χρόνος Κύκλου Γραμμής Μεταφοράς	2 λεπτά

Παράμετροι Επεξεργασίας Υποστρώματος

Παράμετρος	Προδιαγραφή
Μέγιστο Μέγεθος Πλακέτας	450 × 340 mm
Ελάχιστο Μέγεθος Πλακέτας	50 × 50 mm
Πάχος Πλακέτας	0.4 - 6 mm
Μηχανικό Εύρος Κάμερας	450 × 340 mm
Μέγιστο Βάρος Πλακέτας	3 kg
Απόσταση Άκρης Πλακέτας	2.5 mm
Ύψος Πλακέτας	15 mm πέρα από τον πείρο των χαρακτηριστικών στοιχείων
Ταχύτητα Μεταφοράς	900 ± 40 mm/s
Μέγιστη Ταχύτητα Μεταφοράς	1500 mm/s (τμηματικός έλεγχος)
Κατεύθυνση Μεταφοράς	Οδηγός σιδηροτροχιάς μεταφοράς ενός τμήματος/Ένα στάδιο

Παράμετροι Εκτύπωσης

Παράμετρος	Προδιαγραφή
Ταχύτητα Εκτύπωσης	10 - 200 mm/sec
Πίεση Εκτύπωσης	0.5 - 10 kg
Λειτουργία Εκτύπωσης	Μία/Δύο φορές
Τύπος Σπάτουλας	Λαστιχένια/Λεπίδα Σπάτουλας (γωνία 45/55/60)
Snap-off	0 - 20 mm
Ταχύτητα Snap	0 - 20 mm/sec
Μέγεθος Πλαισίου Προτύπου	470 × 370 mm - 737 × 737 mm (Πάχος: 20-40 mm)
Λειτουργία Τοποθέτησης Μεταλλικού Πλέγματος	Αυτόματη τοποθέτηση στον άξονα Υ

Παράμετροι Καθαρισμού

Παράμετρος	Προδιαγραφή
Σύστημα Καθαρισμού	Τρεις λειτουργίες: Ξηρή, Υγρή, Κενού
Καθαρισμός Υψηλής Ταχύτητας	Ολοκληρωμένος & πλεκτός καθαρισμός
Τύπος Συστήματος Καθαρισμού	Τύπος πλευρικού ψεκασμού
Διαδρομή Καθαρισμού	Αυτόματη δημιουργία
Θέση Καθαρισμού	Προ-καθαρισμός
Ταχύτητα Καθαρισμού	10 - 200 mm/sec
Κατανάλωση Υγρού Καθαρισμού	Αυτόματη & χειροκίνητη ρύθμιση
Κατανάλωση Χαρτιού Καθαρισμού	Αυτόματη & χειροκίνητη ρύθμιση

Προδιαγραφές Μηχανής

Παράμετρος	Προδιαγραφή
Πηγή Τροφοδοσίας	AC: 220V ±10%, 50/60Hz, 2.2KW
Πίεση Αέρα	4 - 6 kgf/cm²
Κατανάλωση Αέρα	Περίπου 5 L/min
Θερμοκρασία Λειτουργίας	-20°C έως +45°C
Υγρασία Περιβάλλοντος Εργασίας	30% - 60%
Διαστάσεις Μηχανής (χωρίς φως πύργου)	1530(Υ) × 1172(Μ) × 1385(Π) mm
Βάρος Μηχανής	Περίπου 1000 kg
Απαιτήσεις Φέρουσας Ικανότητας Εξοπλισμού	650 kg/m²

Λεπτομέρειες Εξοπλισμού

Μοντέλο Εξοπλισμού:YS-G9
Διαστάσεις:1172(Μ) × 1385(Π) × 1530(Υ) mm
Κύρια Τροφοδοσία Ρεύματος:AC: 220V ±10%, 50/60Hz, 3KW σταθερή τροφοδοσία με ονομαστικό ρεύμα, βρετανικό βύσμα
Κύρια Παροχή Αερίου:Σταθερή πηγή βιομηχανικού αερίου με πίεση 4.0-6 kgf/cm², διάμετρος σωλήνα 6mm/8mm/10mm/12mm με καθολική μπροστινή σύνδεση
Βάρος Μηχανής:Περίπου 1000 kg

Περιβάλλον Χρήσης Εξοπλισμού

Θερμοκρασία Εργαστηρίου:-20°C έως +45°C
Υγρασία Εργαστηρίου:30% - 60%
Προστασία από Στατικό Ηλεκτρισμό:Απαιτείται γείωση ESD και προστασία από στατικό ηλεκτρισμό
Φέρουσα Ικανότητα Δαπέδου:Πρέπει να είναι ≥ 650 kg/m² (προσέξτε την βύθιση του δαπέδου αν δεν βρίσκεται σε επίπεδη επιφάνεια)
