Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Εκτυπωτής πάστες με υψηλή ακρίβεια, 全自动 PCB 印刷机, YS-GT 焊膏机


Βάρος:	1100 κιλά	Μέγιστο μέγεθος πλακέτας:	510510mm (Προαιρετική αναβάθμιση σε:610510mm)
Ελάχιστο μέγεθος πλακέτας:	50*50mm	ταχύτητα μεταφοράς:	1500 mm/s (μέγιστο)
Ταχύτητα εκτύπωσης:	10~200 mm/sec	Πίεση εκτύπωσης:	0,5~20 κιλά
Πηγή ισχύος:	Εναλλακτικός ρεύμα: 220±10%, 50/60Hz 2,2KW	Διάσταση μηχανής:	1500 ((H) mm
Πίεση αέρα:	4~6Kgf/cm2	Θερμοκρασία λειτουργίας:	-20 ℃ ~+45 ℃
Επαναλάβετε την ακρίβεια θέσης:	±10um@6σ,CPK≥2,0	Ακρίβεια εκτύπωσης:	±18um@6σ,CPK≥2,0
Πάχος σανίδας:	0.4~6mm	μέγιστο βάρος πλάκας:	5 κιλά
μήκος μηχανής:	1240(L)mm

Βάρος:	1100 κιλά
Μέγιστο μέγεθος πλακέτας:	510510mm (Προαιρετική αναβάθμιση σε:610510mm)
Ελάχιστο μέγεθος πλακέτας:	50*50mm
ταχύτητα μεταφοράς:	1500 mm/s (μέγιστο)
Ταχύτητα εκτύπωσης:	10~200 mm/sec
Πίεση εκτύπωσης:	0,5~20 κιλά
Πηγή ισχύος:	Εναλλακτικός ρεύμα: 220±10%, 50/60Hz 2,2KW
Διάσταση μηχανής:	1500 ((H) mm
Πίεση αέρα:	4~6Kgf/cm2
Θερμοκρασία λειτουργίας:	-20 ℃ ~+45 ℃
Επαναλάβετε την ακρίβεια θέσης:	±10um@6σ,CPK≥2,0
Ακρίβεια εκτύπωσης:	±18um@6σ,CPK≥2,0
Πάχος σανίδας:	0.4~6mm
μέγιστο βάρος πλάκας:	5 κιλά
μήκος μηχανής:	1240(L)mm

YS-GT 高精度全自动焊膏印刷机，适用于 PCB

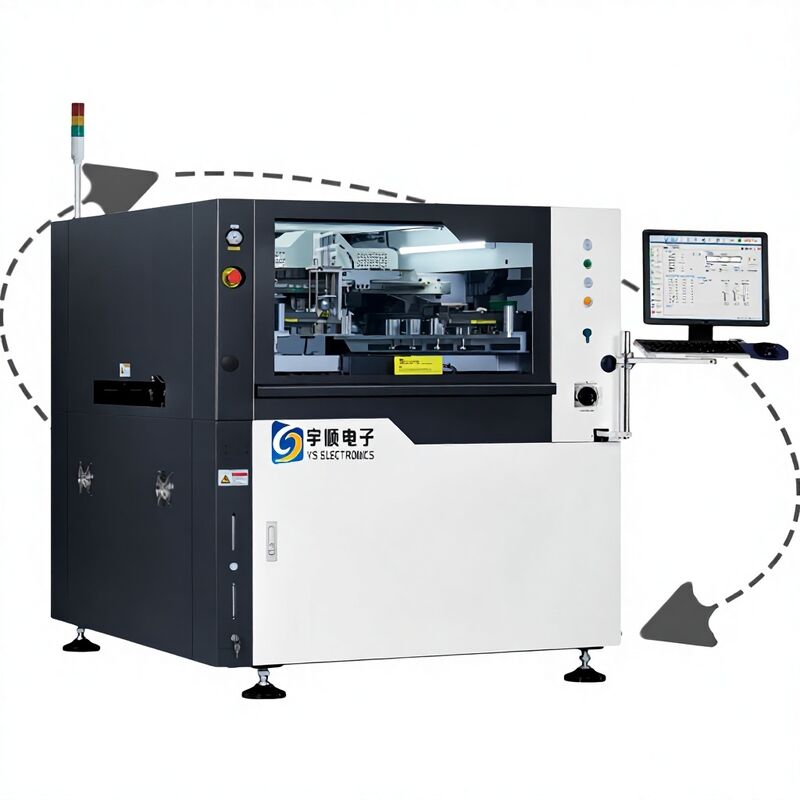

YS-GT Υψηλής Ακρίβειας Πλήρως Αυτόματος Εκτυπωτής Πάστα Συγκόλλησης για PCB

Ο Πλήρως Αυτόματος Εκτυπωτής Πάστα Συγκόλλησης YS-GT προσφέρει εξαιρετική ακρίβεια και αποδοτικότητα για εφαρμογές συναρμολόγησης PCB, διαθέτοντας προηγμένη αυτοματοποίηση και στιβαρά χαρακτηριστικά απόδοσης.

Προδιαγραφές Απόδοσης Μηχανής

Παράμετρος	Προδιαγραφή
Ακρίβεια Επανατοποθέτησης	±10μm @6σ, CPK≥2.0
Ακρίβεια Εκτύπωσης	±18μm @6σ, CPK≥2.0
NCP-CT (εξαιρουμένου καθαρισμού και εκτύπωσης)	<7.5 δευτ.
HCP-CT (συμπεριλαμβανομένου καθαρισμού και εκτύπωσης)	18 δευτ./τεμ.
Διαδικασία CT	4 λεπτά
CT Γραμμής Μεταφοράς	2 λεπτά

Παράμετροι Επεξεργασίας Υποστρώματος

Παράμετρος	Προδιαγραφή
Μέγιστο μέγεθος πλακέτας	510×510mm (Προαιρετική αναβάθμιση σε: 610×510mm)
Ελάχιστο μέγεθος πλακέτας	50×50mm
Πάχος πλακέτας	0.4~6mm
Μηχανικό εύρος κάμερας	528×510mm
Μέγιστο βάρος πλακέτας	5kg
Απόσταση από την άκρη της πλακέτας	2.5mm
Ύψος πλακέτας	23mm Πέρα από τα χαρακτηριστικά pin
Ταχύτητα μεταφοράς	900±40mm
Μέγιστη ταχύτητα μεταφοράς	Τμηματικός έλεγχος, 1500mm/s (Μέγιστο)
Κατεύθυνση μεταφοράς	Ένα στάδιο

Παράμετροι Εκτύπωσης

Παράμετρος	Προδιαγραφή
Ταχύτητα εκτύπωσης	10~200mm/δευτ.
Πίεση εκτύπωσης	0.5~20Kg
Λειτουργία εκτύπωσης	Μία/Δύο φορές
Τύπος σπάτουλας	Λαστιχένια/Λεπίδα σπάτουλας (γωνία 45/55/60)
Snap-off	0~20mm
Ταχύτητα Snap	0~20mm/δευτ.
Μέγεθος πλαισίου στένσιλ	470×370mm~737×737mm
Μέθοδος τοποθέτησης μεταλλικού πλέγματος	Αυτόματη τοποθέτηση στον άξονα Υ

Παράμετροι Καθαρισμού

Παράμετρος	Προδιαγραφή
Σύστημα καθαρισμού	Τρεις λειτουργίες: Ξηρή, Υγρή, Κενό
Καθαρισμός υψηλής ταχύτητας	Ολοκληρωμένος καθαρισμός & καθαρισμός με ύφανση
Σύστημα καθαρισμού	Τύπος πλευρικού ψεκασμού
Διαδρομή καθαρισμού	Αυτόματη δημιουργία
Θέση καθαρισμού	Μετα-καθαρισμός
Ταχύτητα καθαρισμού	10-200mm/δευτ.
Κατανάλωση υγρού καθαρισμού	Αυτόματη & χειροκίνητη ρύθμιση
Κατανάλωση χαρτιού καθαρισμού	Αυτόματη & χειροκίνητη ρύθμιση

Παράμετροι Συστήματος Όρασης

Παράμετρος	Προδιαγραφή
FOV CCD	10×8mm
Τύπος κάμερας	130 χιλιάδες ψηφιακή κάμερα CCD
Σύστημα κάμερας	Δομή οπτικών κλειδώματος πάνω/κάτω
Χρόνος κύκλου κάμερας	100ms
Τύποι σημείων αναφοράς	Στρογγυλό, τετράγωνο, διαμάντι, σταυρός, Pad και περίγραμμα
Μέγεθος σήματος	0.1-6mm
Αριθμός σήματος	Μέγιστο: 4 τεμ.
Αριθμός απομάκρυνσης	Μέγιστο: 1 τεμ.

Τεχνικές Παράμετροι Μηχανής

Παράμετρος	Προδιαγραφή
Τροφοδοτικό	AC: 220±10%, 50/60Hz 2.2KW
Πίεση αέρα	4~6Kgf/cm²
Κατανάλωση αέρα	Περίπου 5L/min
Θερμοκρασία λειτουργίας	-20℃~+45℃
Υγρασία περιβάλλοντος εργασίας	30%~60%
Διαστάσεις μηχανής (χωρίς φως πύργου)	1500(Υ)mm
Μήκος μηχανής	1240(Μ)mm
Πλάτος μηχανής	1410(Π)mm
Βάρος μηχανής κατά προσέγγιση	Περίπου: 1100Kg
Απαιτήσεις φέρουσας ικανότητας εξοπλισμού	650Kg/m²

Μοντέλο & Διαστάσεις Εξοπλισμού

Μοντέλο Εξοπλισμού: YS-GT

Μέγεθος: 1240(Μ) × 1410(Π) × 1500(Υ)mm

Απαιτήσεις Τροφοδοσίας και Παροχής Αερίου

Κύρια τροφοδοσία ρεύματος: AC: 220 ± 10%, 50/60HZ 3KW σταθερή τροφοδοσία με ονομαστικό ρεύμα, τύπος βύσματος: Βρετανικό σύστημα.

Κύρια παροχή αερίου: Μια σταθερή βιομηχανική πηγή αερίου με πίεση 4.0-6kgf/cm². Η διάμετρος του σωλήνα αερίου είναι 6mm/8mm/10mm/12mm, και η μπροστινή σύνδεση του σωλήνα αερίου είναι καθολική. Η πίσω σύνδεση χρειάζεται μόνο να ταιριάζει με το μέγεθος του σωλήνα αερίου.

Βάρος μηχανής: περίπου 1100Kg

Περιβάλλον Χρήσης Εξοπλισμού

Θερμοκρασία εργαστηρίου: -20℃~+45℃
Υγρασία εργαστηρίου: 30-60%
Προστασία από στατικό ηλεκτρισμό: Απαιτείται γείωση ESD και προστασία από στατικό ηλεκτρισμό
Φέρουσα ικανότητα δαπέδου: Εάν ο εξοπλισμός δεν χρησιμοποιείται σε επίπεδο δάπεδο, δώστε προσοχή στη φέρουσα ικανότητα του δαπέδου, η οποία πρέπει να είναι ≥ 650kg/m²
