Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Πλήρως Αυτόματη Μηχανή Αποκοπής PCB, υψηλής απόδοσης οπτικός εκτυπωτής, YS-12 PCB depaneling machine


Βάρος:	1500 κιλά	Δυναμικό:	220V
Ελάχιστο μέγεθος:	520x300mm	Μέγιστο μέγεθος:	1500x750mm
Μικρό μέγεθος PCB:	50Χ50χιλ	Μέγιστο μέγεθος PCB:	1200x350mm
Πάχος PCB:	0,4-6mm	Πίνακας διαμόρφωσης PCB:	<1%
ταχύτητα μεταφοράς:	Μέγιστο 1500mm/S	Ταχύτητα εκτύπωσης:	10-200 mm/sec
Πίεση Τύπου:	0,5-25 κιλά	Επαναλάβετε την ακρίβεια θέσης:	±0.015mm
Ακρίβεια εκτύπωσης:	±0,025 mm	Τύπος κάμερας:	130 megapixel
Θερμοκρασία εργασίας:	-20 ℃ -45 ℃

Βάρος:	1500 κιλά
Δυναμικό:	220V
Ελάχιστο μέγεθος:	520x300mm
Μέγιστο μέγεθος:	1500x750mm
Μικρό μέγεθος PCB:	50Χ50χιλ
Μέγιστο μέγεθος PCB:	1200x350mm
Πάχος PCB:	0,4-6mm
Πίνακας διαμόρφωσης PCB:	<1%
ταχύτητα μεταφοράς:	Μέγιστο 1500mm/S
Ταχύτητα εκτύπωσης:	10-200 mm/sec
Πίεση Τύπου:	0,5-25 κιλά
Επαναλάβετε την ακρίβεια θέσης:	±0.015mm
Ακρίβεια εκτύπωσης:	±0,025 mm
Τύπος κάμερας:	130 megapixel
Θερμοκρασία εργασίας:	-20 ℃ -45 ℃

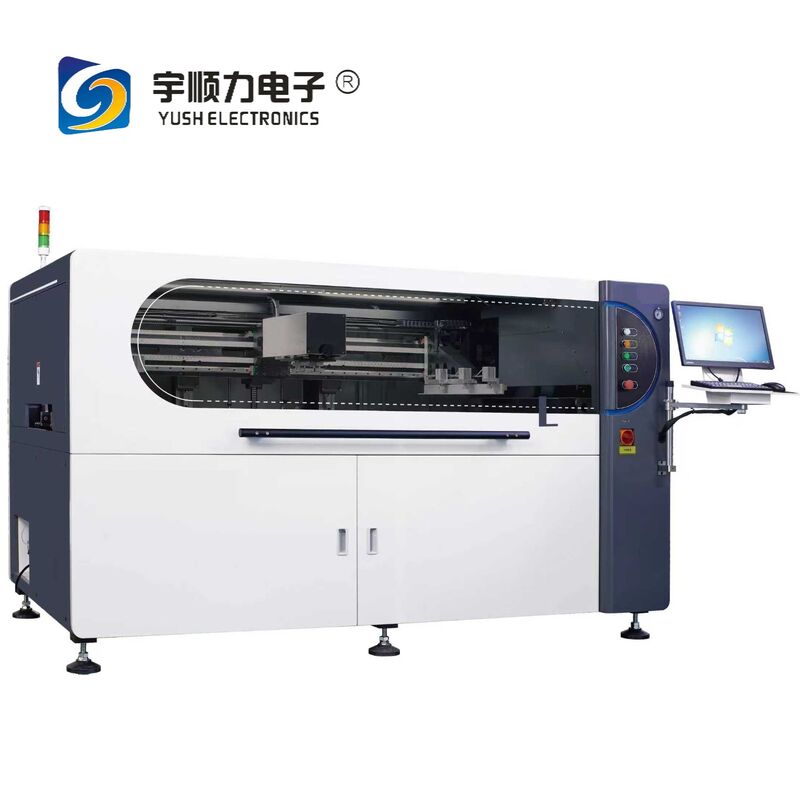

YS-12 Πλήρως Αυτόματος Εκτυπωτής Υψηλής Απόδοσης με Οπτική Επαλήθευση

YS-12 Πλήρως Αυτόματο Οπτικό Εκτυπωτικό Υψηλής Απόδοσης

Το πλήρως αυτόματο οπτικό εκτυπωτικό μηχάνημα YS-12 έχει σχεδιαστεί για εφαρμογές mini LED, εκτύπωσης ημιαγωγών και νέας ενέργειας. Παρέχει εξαιρετική απόδοση για εξαρτήματα 01005, βήμα 0.25mm με ίση απόσταση και απαιτήσεις διαδικασίας υψηλής ακρίβειας.

Τεχνικές Προδιαγραφές

Πλαίσια Οθόνης

Παράμετρος	Προδιαγραφή
Ελάχιστο Μέγεθος	520×300mm
Μέγιστο Μέγεθος	1500×750mm
Πάχος	20-40mm
Λειτουργία Θέσης Στένσιλ	Χειροκίνητη τοποθέτηση

Παράμετροι Πλακέτας PCB

Παράμετρος	Προδιαγραφή
Ελάχιστο Μέγεθος PCB	50×50mm
Μέγιστο Μέγεθος PCB	1200×350mm
Πάχος PCB	0.4-6mm
Παραμόρφωση PCB	<1%
Απόσταση από την Άκρη της Πλακέτας PCB	2.5mm
Ύψος Πλακέτας	25mm
Ύψος Μεταφοράς	900±40mm
Ταχύτητα Μεταφοράς	Μέγιστο 1500mm/s Προγραμματιζόμενο
Λειτουργία Μεταφοράς	Σύστημα μεταφοράς ενός τμήματος
Μέγιστο Βάρος Πλακέτας PCB	7kg
Κατεύθυνση Μεταφοράς	Αριστερά-Δεξιά; Δεξιά-Αριστερά; Αριστερά-Αριστερά; Δεξιά-Δεξιά

Παράμετροι Εκτύπωσης

Παράμετρος	Προδιαγραφή
Ταχύτητα Εκτύπωσης	10-200mm/sec
Πίεση Εκτύπωσης	0.5-25kg
Λειτουργία Εκτύπωσης	Μονή ή διπλή εκτύπωση με σπάτουλα
Απόσταση Απελευθέρωσης	0-20mm
Λειτουργία Snap-Off	Αποκόλληση τριών σταδίων
Τύπος Σπάτουλας	Λαστιχένια σπάτουλα/Ατσάλινη σπάτουλα
Ταχύτητα Απελευθέρωσης	0-20mm/sec

Ακρίβεια Εκτύπωσης

Παράμετρος	Προδιαγραφή
Ακρίβεια Επανατοποθέτησης	±0.015mm
Ακρίβεια Εκτύπωσης	±0.025mm
Χρόνος Κύκλου (Εξαιρουμένου του Καθαρισμού)	<15 δευτερόλεπτα
Χρόνος Αλλαγής	<5 λεπτά

Παράμετροι Καθαρισμού

Παράμετρος	Προδιαγραφή
Διαδρομή Καθαρισμού	Αυτόματη δημιουργία
Θέση Καθαρισμού	Δεξιός καθαρισμός
Ταχύτητα Καθαρισμού	10-200mm/sec
Κατανάλωση Υγρού Καθαρισμού	Αυτόματη & χειροκίνητη ρύθμιση
Κατανάλωση Χαρτιού Καθαρισμού	Αυτόματη & χειροκίνητη ρύθμιση

Παράμετροι Εικόνας

Παράμετρος	Προδιαγραφή
Οπτικό Πεδίο CCD	10×8mm
Τύπος Κάμερας	Ψηφιακή κάμερα 130 megapixel
Σύστημα Κάμερας	Δομή επιλογής κλειδώματος πάνω/κάτω
Χρόνος Κύκλου Κάμερας	150ms
Μέγεθος Σήμανσης	0.1-6mm
Αριθμός Απομάκρυνσης	Μέγιστο: 1 τεμάχιο
Αριθμός Σήμανσης	Μέγιστο: 4 τεμάχια
Ανίχνευση 2D	Ανίχνευση χαμηλού καλάι/έλλειψης εκτύπωσης/συνεχούς καλάι

Λειτουργική Διαμόρφωση

Έλεγχος Ασφαλείας: Άνοιγμα πόρτας για διακοπή, συναγερμός δυσλειτουργίας
Έξυπνο UI: Ολοκαίνουργια διεπαφή, λειτουργία με πλήκτρα συντόμευσης
Ρύθμιση Δικαιωμάτων: Ελεύθερα διαμορφώσιμα επίπεδα πρόσβασης χειριστή, τεχνικού και μηχανικού
Τυπικό Σύστημα MES: Προσαρμοσμένες λύσεις Industry 4.0, καταγραφή SOP, μεταφόρτωση δεδομένων εξοπλισμού
Σύνδεση SPI: Αυτόματη αντιστάθμιση μετατόπισης, ανίχνευση χαμηλού καλάι, αυτόματος καθαρισμός ατσάλινου πλέγματος
Σύστημα Ιχνηλασιμότητας: Σάρωση κωδικού κάμερας, συμβατό με μεγέθη 2.5×2.5-8×8mm

Απαιτήσεις Εγκατάστασης & Χώρου

Παράμετρος	Προδιαγραφή
Βάρος Μηχανήματος	1500kg
Κύρια Τροφοδοσία Ρεύματος	AC: 220±10V; 50/60Hz, 3.5KW με σταθερό ρεύμα και τροφοδοσία
Καλώδιο Γείωσης	Ο εξοπλισμός απαιτεί ξεχωριστή γείωση
Τύπος Φις	Αγγλικό SS145 (13A)
Κύρια Πηγή Παροχής Αέρα	Βιομηχανική πηγή αέρα 4.0-6kgf/cm², διάμετρος ευθείας αεραγωγού 8mm

Περιβάλλον Λειτουργίας

Παράμετρος	Προδιαγραφή
Θερμοκρασία Εργασίας	-20℃ έως 45℃
Υγρασία Περιβάλλοντος Εργασίας	30% έως 60%
Ηλεκτροστατική Προστασία	Ηλεκτροστατική προστασία γείωσης ESD
