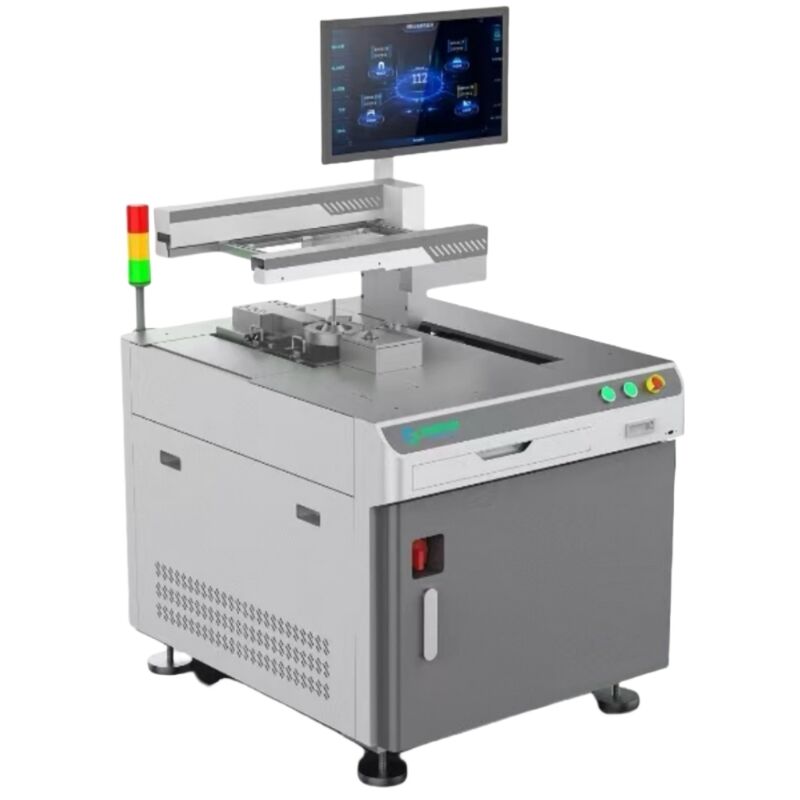

Name: Ενσωματωμένη Επιλεκτική Συγκόλληση Κυμάτων
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-450Y
Price: 10 USD
Availability: InStock

Λεπτομέρειες προϊόντων

Τόπος καταγωγής: Γκουανγκντόνγκ, Κίνα

Μάρκα: YUSH

Αριθμό μοντέλου: YS-450Y

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min: 1 χιλιόγραμμο

Τιμή: $10,000 / kilogram

Βρείτε την καλύτερη τιμή

Λεπτομέρειες προϊόντων

Περιγραφή του προϊόντος

Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Εκλεκτική συγκολλώντας μηχανή κυμάτων, Εξοπλισμός συγκόλλησης αποκόλλησης πλακετών PCB, Ολοκληρωμένο σύστημα συγκόλλησης κυμάτων


Βάρος:	150 κιλά	Μοντέλο:	YS-450Y
Μέγεθος PCB:	50×50~450×400 χλστ	Πάχος PCB:	0,8~3 mm
Υψόμετρος στοιχείου:	<100mm πάνω, <50mm κάτω	Βάρος υποστρώματος:	<5 κιλά
Κάμψη υποστρώματος:	<0,5 χιλιοστά	Δυνατότητα καμίνου:	15 κιλά
Δύναμη καμίνου:	2kw	Ισχύς προθέρμανσης:	1kw
Συνολική ισχύς:	3,5 kw	Καθαρότητα αζώτου:	99,999%
Δυνατότητα ροής:	2 Λ	Εσωτερική διάμετρος ακροφυσίων:	φ 3mm~φ 20mm
Εξωτερικές διαστάσεις:	940×1280×1350 χλστ

Βάρος:	150 κιλά
Μοντέλο:	YS-450Y
Μέγεθος PCB:	50×50~450×400 χλστ
Πάχος PCB:	0,8~3 mm
Υψόμετρος στοιχείου:	<100mm πάνω, <50mm κάτω
Βάρος υποστρώματος:	<5 κιλά
Κάμψη υποστρώματος:	<0,5 χιλιοστά
Δυνατότητα καμίνου:	15 κιλά
Δύναμη καμίνου:	2kw
Ισχύς προθέρμανσης:	1kw
Συνολική ισχύς:	3,5 kw
Καθαρότητα αζώτου:	99,999%
Δυνατότητα ροής:	2 Λ
Εσωτερική διάμετρος ακροφυσίων:	φ 3mm~φ 20mm
Εξωτερικές διαστάσεις:	940×1280×1350 χλστ

Ενσωματωμένη Επιλεκτική Συγκόλληση Κυμάτων

Ενσωματωμένη επιλεκτική συγκόλληση κυμάτων

Προηγμένες λύσεις συγκόλλησης DIP

Ξεπεράστε τις παραδοσιακές προκλήσεις της συγκόλλησης DIP με την καινοτόμο τεχνολογία συγκόλλησης επιλεκτικών κυμάτων που σχεδιάστηκε για τις σύγχρονες απαιτήσεις παραγωγής.

Κύρια πλεονεκτήματα

Ευέλικτη παραγωγή πολλαπλών ποικιλιών και μικρών παρτίδων
Γρήγορη συγκόλληση σε απευθείας σύνδεση χωρίς απαιτούμενα εξαρτήματα
Εξαιρετικά χαμηλό κόστος αγοράς εξοπλισμού
Μειωμένα έξοδα χρήσης και συντήρησης (η εξοικονόμηση σκουπιδιών κασσίτερου, ροής, ηλεκτρικής ενέργειας και καταναλωτικών υλικών)
100% ποσοστό διείσδυσης κασσίτερου με απόδοση συγκόλλησης άνω του 98%
Συμπίεση περίπου 1 τετραγωνικού μέτρου

Τρόπος λειτουργίας

Κατά τη διάρκεια της εκλεκτικής συγκόλλησης εκτός σύνδεσης, ο πύργος συγκόλλησης παραμένει σταθερός ενώ η πλακέτα PCB κινείται σύμφωνα με τις προγραμματισμένες παραμέτρους κατά μήκος X, Y,και άξονες Z για την επίτευξη ακριβούς συγκόλλησης των αρθρώσεων συγκόλλησης PCB.

Τεχνικές προδιαγραφές

Τμήματα προδιαγραφής	Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να λαμβάνονται υπόψη.
Εφαρμόσιμο μέγεθος πλακέτας PCB	Δύναμη εκπομπής
Εφαρμόσιμο πάχος πλάκας PCB	Μονάδα: 0,8 ~ 3 mm
Υψόμετρος στοιχείου	Λιγότερο από 100 mm πάνω από το υπόστρωμα / λιγότερο από 50 mm κάτω από το υπόστρωμα
Σχήμα και συνθήκες υποστρώματος	Τμήμα τοποθέτησης υποστρώματος: περισσότερο από 3 mm από την άκρη της διαδικασίας υποστρώματος Βάρος συμπεριλαμβανομένων των εξαρτημάτων: λιγότερο από 5 χιλιόγραμμα Δέσμευση υποστρώματος: μικρότερη από 0,5 mm
Φούρνος κασσίτερου	Υλικό/Δυνατότητα: Υλικό από κράμα τιτανίου/15KG Δυνατότητα του τσιμέντου μπάνιου: 4×500W (2KW)
Δύναμη προθέρμανσης	Προθέρμανση υπέρυθρου: 1KW
Συνολική ισχύς	Εναλλακτικός ρεύμα 220V: 3,5KW
Απαιτήσεις N2	Καθαρότητα αζώτου: 99,999% Πίεση/κατανάλωση: 0,5MPa / 20~30/min / 1,2 κυβικά μέτρα
Σφουγγάρι ροής	0.5mm Πυροβολείς υγρών ακριβείας εισαγόμενοι από την Ιαπωνία
Δυνατότητα ροής	2 λίτρα
Πηγή αερίου	00,5-0,7Mpa
Εσωτερική διάμετρος του ακροβωτίου	Φ 3mm~φ 20mm (προσαρμόσιμο μέγεθος)
Υψόμετρο κορυφής	Αυτόματη ευθυγράμμιση/μέτρηση ύψους
Έλεγχος συστήματος	PC+PLC (Windows)
Λογισμικό προγραμματισμού	Υποστήριξη προγραμματισμού για το σχέδιο γραμμής εικόνας (καλό και γρήγορο)
Παρακολούθηση με βίντεο	Παρακολούθηση με βίντεο σε πραγματικό χρόνο για βολική παρατήρηση του αποτελέσματος συγκόλλησης
Ηλεκτρική τροφοδοσία/ηλεκτρική ενέργεια	Μονόφασμα 220V±10% Δύναμη εκκίνησης: 3,5 kW
Βάρος	150KG (Περιλαμβάνοντας συγκόλληση: 12KG)
Εξωτερικές διαστάσεις SW-450Y	L×W×H: 940×1280×1350 mm (με οθόνη)
Εξωτερικές διαστάσεις SW-450YT	L×W×H: 1110×1280×1500 mm (εκτός τριών χρωμάτων)
