Name: Desktop Selective Wave Soldering YS-E320
Brand: YUSH Electronic Technology Co.,Ltd
SKU: ΥΣ-Ε320
Price: 5 USD
Availability: InStock

Λεπτομέρειες προϊόντων

Τόπος καταγωγής: Γκουανγκντόνγκ, Κίνα

Μάρκα: YUSH

Αριθμό μοντέλου: ΥΣ-Ε320

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min: 1 χιλιόμετρο

Τιμή: $5,000 / kilometer

Βρείτε την καλύτερη τιμή

Λεπτομέρειες προϊόντων

Περιγραφή του προϊόντος

Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Desktop selective wave soldering machine, YS-E320 wave soldering system, PCB depaneling soldering equipment


Βάρος:	70 κιλά	Εξωτερικές διαστάσεις:	730×800×840 χλστ
Μέγεθος πινάκων PCB:	50×50~450×400 χλστ	Πάχος πινάκων PCB:	0,8~3 mm
Υψόμετρος στοιχείου:	Λιγότερο από 100 mm πάνω / 50 mm κάτω	Βάρος υποστρώματος:	Λιγότερο από 5 κιλά
Κάμψη υποστρώματος:	λιγότερο από 0.5mm	Δυνατότητα καμίνου:	10 κιλά
Δύναμη καμίνου:	2 kW	Καθαρότητα αζώτου:	99,999%
Κατανάλωση αζώτου:	1,2-1,5 Κύβος Η	Δυνατότητα ροής:	2 Λ
Εσωτερική διάμετρος ακροφυσίων:	φ 3mm~φ 20mm	Τροφοδοτικό:	Μονοφασικο 220V±10%
Αρχική δύναμη:	2,5 KW

Βάρος:	70 κιλά
Εξωτερικές διαστάσεις:	730×800×840 χλστ
Μέγεθος πινάκων PCB:	50×50~450×400 χλστ
Πάχος πινάκων PCB:	0,8~3 mm
Υψόμετρος στοιχείου:	Λιγότερο από 100 mm πάνω / 50 mm κάτω
Βάρος υποστρώματος:	Λιγότερο από 5 κιλά
Κάμψη υποστρώματος:	λιγότερο από 0.5mm
Δυνατότητα καμίνου:	10 κιλά
Δύναμη καμίνου:	2 kW
Καθαρότητα αζώτου:	99,999%
Κατανάλωση αζώτου:	1,2-1,5 Κύβος Η
Δυνατότητα ροής:	2 Λ
Εσωτερική διάμετρος ακροφυσίων:	φ 3mm~φ 20mm
Τροφοδοτικό:	Μονοφασικο 220V±10%
Αρχική δύναμη:	2,5 KW

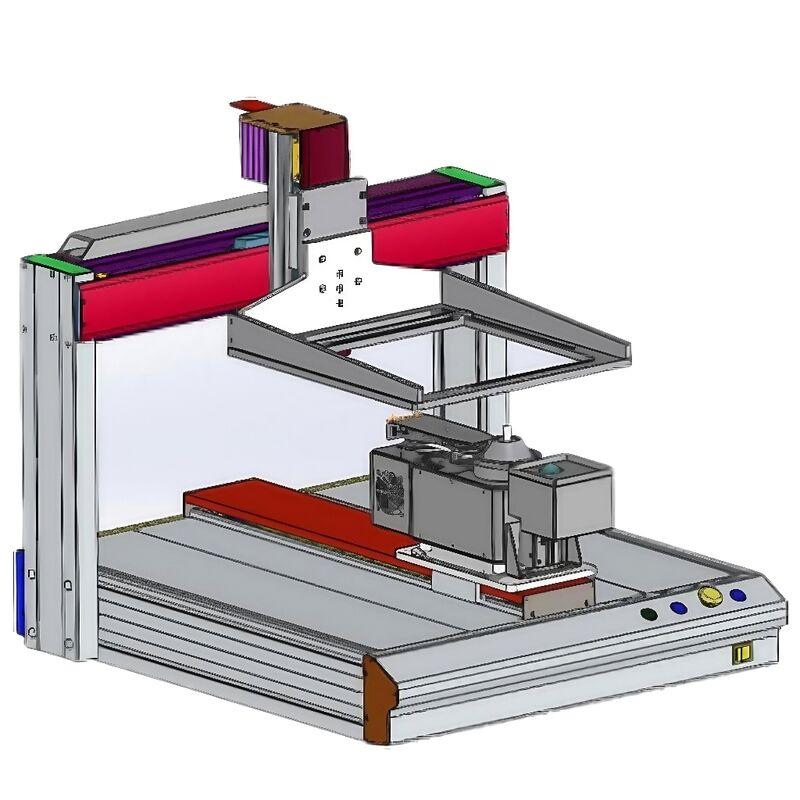

Desktop Selective Wave Soldering YS-E320

Solve DIP Welding Challenges

The YS-E320 addresses common difficulties in DIP welding with advanced selective wave soldering technology.

Key Advantages

Flexible production for multiple varieties and small batches
Quick online welding without fixtures required
Extremely low equipment purchase cost
Reduced usage and maintenance costs
100% tin penetration rate with over 98% welding yield
Minimal floor space requirement (approximately 1 square meter)

Selective Wave Soldering Working Mode

During offline selective welding, the welding nozzle remains fixed while the PCB board moves according to programmed instructions along X, Y, and Z axes to achieve precise soldering of PCB solder joints.

Technical Specifications

Specification Item	YS-E320
Applicable PCB Board Size	L×W: 50×50~450×400 mm
Applicable PCB Board Thickness	Substrate thickness: 0.8~3 mm / Pin length: Within 3mm
Component Height	Less than 100mm above substrate / Less than 50mm below substrate
Substrate Shape and Conditions	Substrate placement edge: ≥3mm process edge / Weight including components: <5kg / Substrate bending: <0.5mm
Tin Furnace	Material: Stainless steel / Capacity: 10KG / Power: 4×500W (2KW total)
N2 Requirements	Purity: 99.999% / Pressure: 0.5MPa / Consumption: 20-30L/min (1.2-1.5 m³/h)
Flux Nozzle	Precision fluid nozzle
Flux Capacity	2L (Manual liquid addition)
Gas Source	0.5-0.7MPa
Nozzle Inner Diameter	φ3mm~φ20mm (Customizable sizes available)
Peak Height	Automatic alignment and height measurement
System Control	PC + PLC (Windows + Huichuan)
Programming Software	Supports programming with picture line drawing (Convenient and fast)
Power Supply/Power	Single-phase 220V±10% / Starting power: 2.5KW
Weight	70KG (Including 10KG solder)
External Dimensions	L×W×H: 730×800×840 mm
