Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                mini soldadora selectiva para SMT, μηχανή επιλεκτικής συγκόλλησης με εγγύηση, soldadora de despegado de PCB


Βάρος:	1050 kg	Εξουσία:	10 kW
Δυναμικό:	220V/380V	Πλευρά διαδικασίας PCB:	≥3
Βάρος PCB:	≤5 κιλά	Πάχος PCB:	1-6 mm
Ταχύτητα μεταφοράς PCB:	0.2-10	Διαστάσεις συσκευής:	1435(L)1800(Π)1670(Υ) mm
Διάκενο πάνω από PCB:	120 χλστ	Διαχωρισμός κάτω από το PCB:	60 χλστ
Ύψος ζωνών μεταφορέων:	900±20 χιλ.	Ρυθμιζόμενο εύρος μεταφορέων:	50-450 χιλ.
Πίεση εισόδου αέρα:	0.6	Κατανάλωση αζώτου:	1.5
Μέγιστη κατανάλωση ενέργειας:	<12 kW

Βάρος:	1050 kg
Εξουσία:	10 kW
Δυναμικό:	220V/380V
Πλευρά διαδικασίας PCB:	≥3
Βάρος PCB:	≤5 κιλά
Πάχος PCB:	1-6 mm
Ταχύτητα μεταφοράς PCB:	0.2-10
Διαστάσεις συσκευής:	1435(L)1800(Π)1670(Υ) mm
Διάκενο πάνω από PCB:	120 χλστ
Διαχωρισμός κάτω από το PCB:	60 χλστ
Ύψος ζωνών μεταφορέων:	900±20 χιλ.
Ρυθμιζόμενο εύρος μεταφορέων:	50-450 χιλ.
Πίεση εισόδου αέρα:	0.6
Κατανάλωση αζώτου:	1.5
Μέγιστη κατανάλωση ενέργειας:	<12 kW

Mini Saldadora Selectiva de Alta Calidad para Línea de Producción SMT

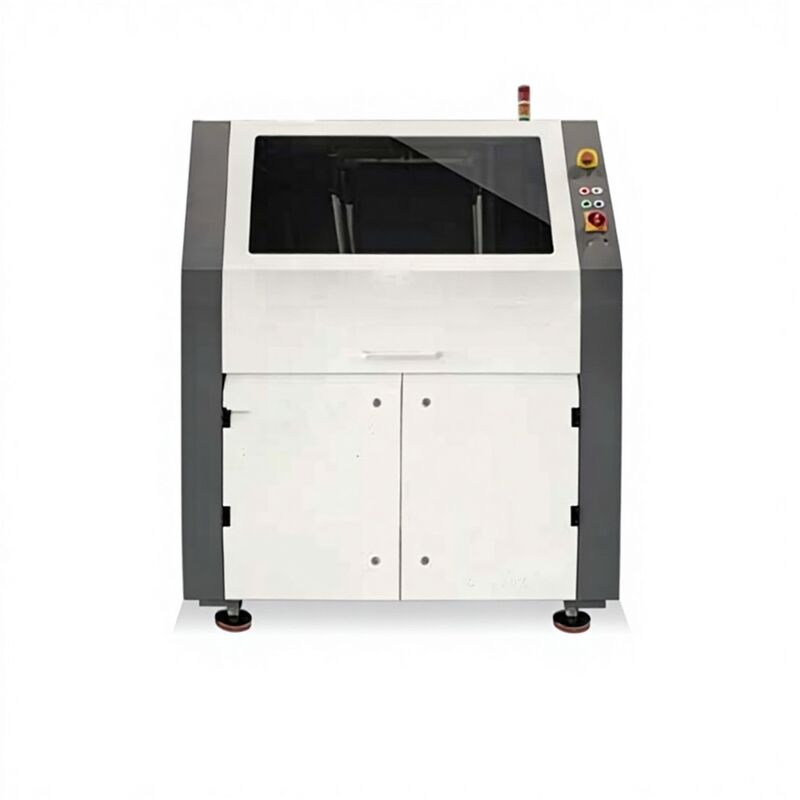

Υψηλής ποιότητας μικροεπιλεκτική μηχανή συγκόλλησης για γραμμή παραγωγής SMT

Βασικά χαρακτηριστικά

Ολοκληρώστε τη διαδικασία συγκόλλησης σε συμπαγές χώρο μηχανών με τυποποιημένες μονάδες ψεκασμού, προθέρμανσης και συγκόλλησης
Ο σχεδιασμός περιστρεφόμενης τροχιάς επιτρέπει την φόρτωση/αφόρτωση PCB από την ίδια πλευρά της μηχανής
Μικρό αποτύπωμα - σημαντικά μικρότερο από τα τυποποιημένα μηχανήματα του συστήματος SUNFLOW
Παρακολούθηση της διαδικασίας συγκόλλησης σε πραγματικό χρόνο με ολοκληρωμένη καταγραφή της διαδικασίας

Τεχνικές προδιαγραφές

Κατηγορία παραμέτρου	Ονομασία παραμέτρου	Προδιαγραφές
Παράμετροι σώματος	Μέγεθος συσκευής	1435 ((L) * 1800 ((W) * 1670 ((H)
	Βάρος του εξοπλισμού (KG)	1050
	Πάνω διαχωρισμός PCB	120
	Διαχωρισμός κάτω από το PCB	60
	Πτυχή της διαδικασίας PCB	≥3
	Υψόμετρο μεταγωγικής ζώνης από το έδαφος	900±20
	Ταχύτητα μεταφοράς PCB	0.2-10
	Βάρος PCB (kg)	≤ 5
	Μονάδα διακόσμησης	1-6
	Ρυθμιζόμενο εύρος της μεταγωγικής ζώνης	50-450
Μέθοδος ρύθμισης πλάτους μεταγωγικής ζώνης	Ηλεκτρικό
Κατεύθυνση μεταφοράς PCB	Αριστερά προς τα δεξιά
Πίεση εισόδου αέρα	0.6
Προμήθεια αζώτου	Παρέχεται από τον πελάτη
Πίεση εισόδου αζώτου	0.6
Κατανάλωση αζώτου	1.5
Απαιτούμενη καθαρότητα του αζώτου	> 99.999
Τετάρτη	380
Συχνότητα	50/60
Μέγιστη κατανάλωση ενέργειας	< 12
Μέγιστο ρεύμα	< 25
Κουράγιο μηχανών	< 65
Διασύνδεση επικοινωνίας	SMEMA
Σύστημα συγκόλλησης	Μέγιστη διαδρομή συγκόλλησης στον άξονα Χ	510
	Μέγιστη διαδρομή του άξονα Y συγκόλλησης	450
	Ζύγιση: μέγιστη διαδρομή στον άξονα Z	60
	Ελάχιστη εξωτερική διάμετρος του ακροφύλλου	5.5
	Εσωτερική διάμετρος του ακροβωτίου	2.5-10
	Μέγιστο ύψος κορυφής	5
Δυνατότητα καμίνου	Περίπου 13 kg ((Sn63Pb) / Περίπου 12 kg ((χωρίς μόλυβδο)
Μέγιστη θερμοκρασία συγκόλλησης	330
Δύναμη θέρμανσης από φούρνο κασσίτερου	1.15
Σύστημα προθέρμανσης	Περιοχή θερμοκρασίας προθερμισμού	< 200
	Δύναμη θέρμανσης	6
	Μέθοδος θέρμανσης	Ζεστός αέρας
Σύστημα ψεκασμού	Μέγιστη διαδρομή στον άξονα Χ	510
	Μέγιστη κίνηση του άξονα Y του ψεκαστήρα	450
	Υψόμετρο ψεκασμού	60
	Ταχύτητα θέσης	< 200
	Δυνατότητα δεξαμενής ροής	2

Τυποποιημένη διαμόρφωση μηχανής

Μονάδα ψεκασμού
Μονάδα προθέρμανσης
Μονάδα συγκόλλησης (κλασσική μηχανή με ακροφύσιο εσωτερικής διαμέτρου 6 mm)
Σύστημα μεταφοράς

Αρχή λειτουργίας

Αφού το προγραμματισμένο πρόγραμμα της κεφαλής ψεκασμού ελέγχει την πλακέτα PCB να μετακινηθεί στην καθορισμένη θέση, ψεκαστούν με ροή μόνο τα μέρη που πρέπει να συγκολληθούν.Μετά από ψεκασμό και προθέρμανση, η ηλεκτρομαγνητική αντλιακή πλατφόρμα οδηγεί την ηλεκτρομαγνητική αντλία στην απαιτούμενη θέση σύμφωνα με το προκαθορισμένο πρόγραμμα συγκόλλησης και στη συνέχεια ολοκληρώνει τη διαδικασία συγκόλλησης.

Γρήγορο και βολικό σύστημα προγραμματισμού

Σταθερή και υψηλής ποιότητας μονάδα συγκόλλησης

Χαρακτηριστικά και πλεονεκτήματα

Σταθερό σχηματισμό κορυφής κύματος
Εύκολη αφαίρεση και αντικατάσταση των ακροβωτίων
Υψηλής ποιότητας ακροφύσιο (ζωή 3 μηνών)
Σχεδιασμός μικρού αποτυπώματος
Ενεργειακά αποδοτική λειτουργία
Δυνατότητα γρήγορης αλλαγής γραμμής

Η χρήση μιας ηλεκτρομαγνητικής αντλίας αντί μιας μηχανικής αντλίας παρέχει σταθερές κορυφές κύματος κατά τη διάρκεια της λειτουργίας, εξαλείφει τη μηχανική φθορά και ελαχιστοποιεί την παραγωγή αποβλήτων.Η μονάδα συγκόλλησης ενσωματώνει ένα σύστημα κίνησης υψηλής ακρίβειας για τη διασφάλιση της ακρίβειας της διαδικασίαςΗ εμπειρία του χρήστη βελτιώνεται με κάμερες παρακολούθησης συγκόλλησης και αυτόματη ανίχνευση ύψους κύματος.

Σύστημα μεταφοράς - τροχιά μεταφοράς κυλίνδρων

Το σύστημα μεταφοράς χρησιμοποιεί μεταφορά κυλίνδρων, η οποία αυξάνει τον χώρο συγκόλλησης και διευκολύνει τη συγκόλληση των εξαρτημάτων που βρίσκονται κοντά στις άκρες του πίνακα.

Διαλογική διαδικασία συγκόλλησης

Μεταφορά πλακέτας PCB στην καθορισμένη θέση
Επιλεκτική ψεκασμός, προθερμοποίηση και συγκόλληση PCB σύμφωνα με καθορισμένη διαδικασία
Ολοκλήρωση της διαδικασίας εξόδου PCB

Μονάδα ψεκασμού υψηλής ακρίβειας

Το τυποποιημένο μηχάνημα διαθέτει ακρίβεια νουζών που εισάγονται από τη Γερμανία με διάμετρο 130μm, εξασφαλίζοντας ομοιόμορφη εφαρμογή ροής στις απαιτούμενες περιοχές συγκόλλησης.εξοικονόμηση τουλάχιστον 90% ροής σε σύγκριση με τις παραδοσιακές μεθόδους ψεκασμούΓια εφαρμογές που απαιτούν λιγότερη ακρίβεια, διατίθενται εναλλακτικοί πύργοι ψεκασμού για ταχύτερες διαδικασίες ψεκασμού.

Όλες οι κινήσεις των μονάδων κινούνται από ελεγκτικούς κινητήρες και στροφές με σφαίρες, εξασφαλίζοντας ομαλή και σταθερή λειτουργία με επαναληψιμότητα που φτάνει τα 0,05 mm.

Μονάδα βασικής δομής
