Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Μηχανή γεώτρησης PCB υψηλής ακρίβειας, Μηχανή αποκόλλησης PCB υψηλής ακαμψίας, YS-F6MH Μηχανή Διάτρησης PCB


Βάρος:	100 Kg	Δυναμικό:	220V
Ταχύτητα Χ, Υ:	80M/MIN	Ταχύτητα στον άξονα Z:	35m/min
Χωρητικότητα εργαλείου:	6 έως 300	Ταχύτητα ατράκτου:	20000-200000 στροφές ανά λεπτό
Ακρίβεια τοποθέτησης:	±0.004mm	Επαναλαμβανόμενη ακρίβεια:	±0,0025 mm
Ακρίβεια διάτρησης:	± 0,018 mm	Ελάχιστη τρύπα:	4mil (φ0,1mm)
Μέγιστη τρύπα:	256 χιλιοστά (φ6,5 χιλιοστά)	μέγεθος τραπεζιού:	6-635mm*772mm
Εύρος Εργασίας:	6-622mm×755mm	Κατανάλωση ρεύματος:	15KVA
Πίεση αέρα:	6,5~7,5bar

Βάρος:	100 Kg
Δυναμικό:	220V
Ταχύτητα Χ, Υ:	80M/MIN
Ταχύτητα στον άξονα Z:	35m/min
Χωρητικότητα εργαλείου:	6 έως 300
Ταχύτητα ατράκτου:	20000-200000 στροφές ανά λεπτό
Ακρίβεια τοποθέτησης:	±0.004mm
Επαναλαμβανόμενη ακρίβεια:	±0,0025 mm
Ακρίβεια διάτρησης:	± 0,018 mm
Ελάχιστη τρύπα:	4mil (φ0,1mm)
Μέγιστη τρύπα:	256 χιλιοστά (φ6,5 χιλιοστά)
μέγεθος τραπεζιού:	6-635mm*772mm
Εύρος Εργασίας:	6-622mm×755mm
Κατανάλωση ρεύματος:	15KVA
Πίεση αέρα:	6,5~7,5bar

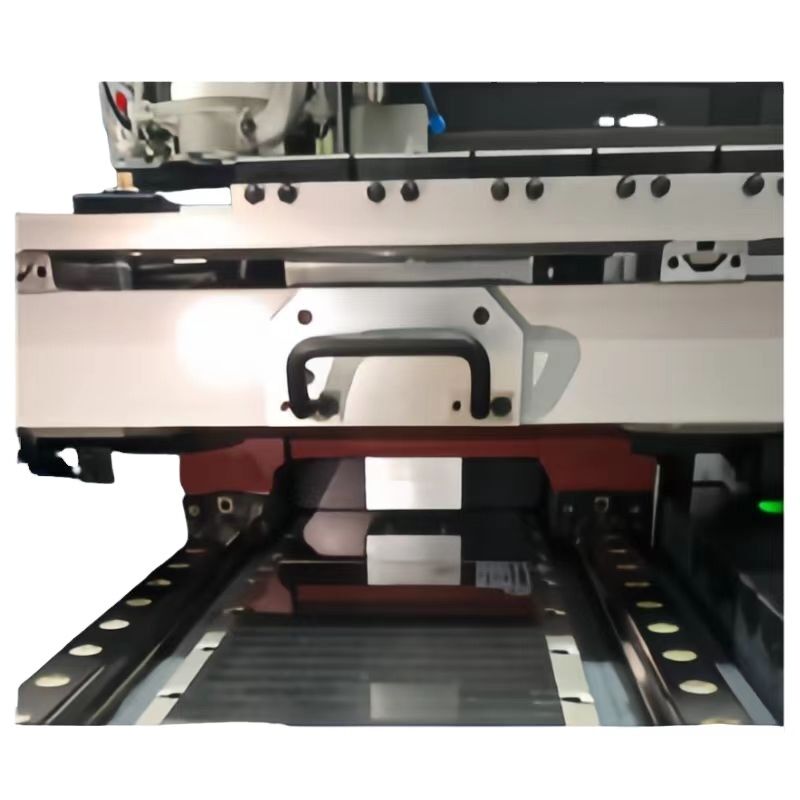

YS-F6MH Μηχανή Διάτρησης PCB Υψηλής Ποιότητας, Υψηλής Ακρίβειας, Υψηλής Ακαμψίας

YS-F6MH Υψηλής ποιότητας υψηλής ακρίβειας υψηλής ακαμψίας μηχανή τρυπήματος PCB

Επισκόπηση του προϊόντος

Η μηχανή τρυπήματος PCB YS-F6MH προσφέρει εξαιρετική ακρίβεια και ακαμψία για απαιτητικές εφαρμογές κατασκευής PCB.Αυτό το μηχάνημα διαθέτει προηγμένη τεχνολογία αεραγωγού με χαμηλή κατανάλωση αέρα και υψηλότερη ακτινοβολία..

Σύστημα αέρα με χαμηλή κατανάλωση αέρα
Μεγαλύτερη ακτινογενής δυσκαμψία για βελτιωμένη σταθερότητα
Βελτιστοποιημένο για παχιά πλάκες και παχιά πλάκες χαλκού
Μεγάλη σφαιρίδα ροπής για απαιτητικές εφαρμογές

Διαμόρφωση εξοπλισμού

Αριθμός σειράς	Ονομασία	Προδιαγραφές και μοντέλα	Ποσότητα
1.	Μηχανή υποδοχής	ΥΣ-F6MH	1 σύνολο
2.	Σύστημα ελέγχου	Σύστημα ελέγχου Sieb & Meyer	1 σύνολο
3.	Γραμμικός κινητήρας (X, Y, Z)	Υψηλής απόδοσης γραμμική κίνηση κινητήρα	9 σετ
4.	Βασικός άξονας	200KRPM	6 σετ
5.	Κλίμακα πλέγματος	Επικεφαλής σχάρας υψηλής ακρίβειας (0,5μm ανάλυση)	9 σετ
6.	Οδηγός στοιχείο	Εισαγόμενο γραμμικό σιδηρόδρομο υψηλής ακρίβειας	9 σετ
7.	Ανίχνευση σπασμένου εργαλείου	Ανίχνευση χωρητικού κοπτήρα	6 σετ
8.	Σύστημα μέτρησης εργαλείων	Ανιχνευτής εργαλείων Mingwei	6 σετ
9.	Πατήστε το πάτημα ποδιού	Επικοινωνία με το πάτημα	6 σετ
10.	Σκουπίδια	Σκουπτήρας εισόδου	1 σύνολο
11.	Κρατητής αέρα	70L δεξαμενή αποθήκευσης αερίου	1 σύνολο
12.	Εμφάνιση	Δείκτης υγρών κρυστάλλων	1 σύνολο

Τεχνικές προδιαγραφές

X,Y Μέγιστη ταχύτητα κίνησης	80m/min
Μέγιστη ταχύτητα στον άξονα Z	35m/min
Δυνατότητα του μαγαζιού εργαλείων	6-300.
Σύστημα μέτρησης άξονα X, Y, Z	Επικεφαλής σχάρας υψηλής ακρίβειας (0,5μm ανάλυση)
Σύστημα στερέωσης θέσης	Πνευματική αυτοματοποιημένη λαβή θέσης SMC
Σύστημα ανίχνευσης σπασμένου εργαλείου	Ανίχνευση χωρητικού κοπτήρα
Ταχύτητα σπινθήρα	20,000-200,000 στροφές/δευτερόλεπτο
Ακριβότητα θέσης	± 0,004 mm
Επαναλαμβανόμενη ακρίβεια θέσης	±0,0025 mm
Ακριβότητα γεωτρήσεις	± 0,018 mm
Ακριβότητα ελέγχου βάθους (προαιρετική)	± 0,015 mm
Ελάχιστη διάμετρος τρύπας	4mil (φ0,1mm)
Μέγιστη διάμετρος τρύπας	256mil (φ6,5mm)
Μέγεθος πίνακα	6-635 mm × 772 mm
Αποτελεσματική εμβέλεια	6-622 mm × 755 mm (24,5" × 29,7")
Πηγή ενέργειας	3PH-AC380V+N+PE, 50/60Hz
Μέγιστη κατανάλωση ενέργειας	15KVA
Πίεση αέρα	60,5-7,5bar
Ασύρματα	≤ 75dBA
Θέρμανση λειτουργίας	20°C-24°C
Υγρασία λειτουργίας	45-65%
Συνολικές διαστάσεις (L × W × H)	4700 mm × 2000 mm × 1610 mm

Για την YUSH Electronic Technology Co., Ltd.

Ιδρύθηκε το 2004 και βρίσκεται στο Jiangsu της Κίνας, η YUSH Electronic Technology Co., Ltd ειδικεύεται σε επαγγελματικούς διαχωριστές PCB και μηχανήματα ηλεκτρονικού εξοπλισμού PCB.Η εταιρεία διαθέτει προηγμένο εξοπλισμό παραγωγής και επεξεργασίας με μια έμπειρη ομάδα ανάπτυξης, εκ των οποίων οι μισοί διαθέτουν πάνω από 10 χρόνια εμπειρίας στον κλάδο των ηλεκτρονικών εξοπλισμών.

Από το 2004, η YUSH έχει επικεντρωθεί στην ανάπτυξη και κατασκευή διαχωριστικών PCB και μηχανών απομόνωσης, δίνοντας έμφαση στην ποιότητα των προϊόντων, την ασφάλεια και την καινοτομία.σταθερή απόδοσηΠροσφέρουμε διάφορους τύπους διαχωρισμού PCB, συμπεριλαμβανομένων των χειροκίνητων, κινητήρων, πνευματικών, τρύπησης καλούπιων,Μηχανές για την κατασκευή ηλεκτρικών συσσωρευτών και συσκευών για την κατασκευή ηλεκτρικών συσσωρευτώνΜε τη δέσμευσή μας για την ποιότητα και τις ανταγωνιστικές τιμές, η YUSH εξυπηρετεί πελάτες σε όλο τον κόσμο και έχει γίνει μια από τις μεγαλύτερες βάσεις παραγωγής διαχωριστών PCB της Κίνας.
