Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                SMT PCB magazine loader machine, PCB depaneling loader with magazine, automated PCB magazine loading system


Βάρος:	230 κιλά	Διάσταση:	14308001600mm
Δυναμικό:	110V/220V	Μέγεθος PCB:	350*50~250 χλστ
Ποσότητα περιοδικού:	3 τεμ	Κατεύθυνση μεταφορέα:	LR ή ρ-λ
Time Feed PCB:	6 δευτερόλεπτα	Χρόνος αλλαγής περιοδικού:	30 δευτερόλεπτα
Κατανάλωση ρεύματος:	300VA μέγ	Πίεση αέρα:	4-6 Μπαρ
Κατανάλωση αέρα:	10 λίτρα/λεπτό μέγ	Ύψος μεταφορέα:	910±20mm
Πάχος PCB:	0,4 mm ελάχ	Διάταξη της ορθογραφίας:	1-4 (βήμα 10 mm)
Αποτελεσματικό μέγεθος PCB:	(5050)~(350250)

Βάρος:	230 κιλά
Διάσταση:	14308001600mm
Δυναμικό:	110V/220V
Μέγεθος PCB:	350*50~250 χλστ
Ποσότητα περιοδικού:	3 τεμ
Κατεύθυνση μεταφορέα:	LR ή ρ-λ
Time Feed PCB:	6 δευτερόλεπτα
Χρόνος αλλαγής περιοδικού:	30 δευτερόλεπτα
Κατανάλωση ρεύματος:	300VA μέγ
Πίεση αέρα:	4-6 Μπαρ
Κατανάλωση αέρα:	10 λίτρα/λεπτό μέγ
Ύψος μεταφορέα:	910±20mm
Πάχος PCB:	0,4 mm ελάχ
Διάταξη της ορθογραφίας:	1-4 (βήμα 10 mm)
Αποτελεσματικό μέγεθος PCB:	(5050)~(350250)

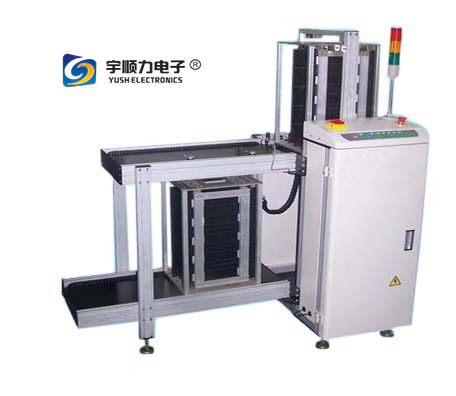

SMT PCB Magazine Loader

Product Overview

Model: UN-Loader

Key Features

Strong, firm and stable construction
User-friendly membrane control panel
Top and bottom pneumatic clamps to secure magazine rack
Guaranteed no PCB breakage during loading and unloading operations

Technical Specifications

Operation Parameters

Function	PCB unloading unit
PCB Feed Time	Approximately 6 seconds
Magazine Changeover Time	Approximately 30 seconds
Power Source & Consumption	100-230 VAC (specify), 1 phase, 300VA maximum
Air Pressure & Consumption	4-6 bar, 10L/min maximum
Conveyor Height	910±20mm (or specify)
Conveyor Direction	Left to Right / Right to Left (option)
PCB Thickness	0.4mm minimum
Number of Magazines	Upper conveyor: 1 magazine / Lower conveyor: magazine
Indexing Pitch	1-4 (10mm pitch)

Model Specifications (Unit: mm)

Model	YS-250	YS-330	YS-390	YS-460
Effective PCB Size (LW)~(LW)	(5050)~(350250)	(5050)~(455330)	(5050)~(530390)	(5050)~(530460)
Dimension (LWH)	11007801200	14008601200	15009201200	160011201200
Size of Magazine (LWH)	355320565	460400565	535460565	535530565
Weight	Approx 140 KG	Approx 180 KG	Approx 220 KG	Approx 230 KG
