Λεπτομέρειες προϊόντων
Τόπος καταγωγής: JIANGSU
Μάρκα: YUSH
Πιστοποίηση: CE Mark
Αριθμό μοντέλου: Ys-2710BF
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 ΣΥΝΟΛΟ
Τιμή: business negotiation
Συσκευασία λεπτομέρειες: ξύλινη συσκευασία
Χρόνος παράδοσης: 3 ημέρες σε 7 ημέρες
Όροι πληρωμής: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Δυνατότητα προσφοράς: 25 σύνολο/σύνολα το μήνα
Μέγιστο μέγεθος πινάκων PCB: |
510 (Λ) *450 (W) |
Ελάχιστο μέγεθος πινάκων PCB: |
120 (Λ) *50 (W) |
Βάρος εξοπλισμού (κλ): |
2000 |
Διαστάσεις συσκευών: |
2710 (Λ) *1670 (W) *1630 (Χ) |
Κατανάλωση αζώτου: |
1.5 |
Τάση: |
380V |
Μέγιστο μέγεθος πινάκων PCB: |
510 (Λ) *450 (W) |
Ελάχιστο μέγεθος πινάκων PCB: |
120 (Λ) *50 (W) |
Βάρος εξοπλισμού (κλ): |
2000 |
Διαστάσεις συσκευών: |
2710 (Λ) *1670 (W) *1630 (Χ) |
Κατανάλωση αζώτου: |
1.5 |
Τάση: |
380V |
Χαρακτηριστικά γνωρίσματα:
1. Η πρώτη εσωτερική ηλεκτρομαγνητική τεχνολογία αντλιών
2. Υψηλή αποδοτικότητα και ενέργεια - αποταμίευση
3. Κορυφαία ποιότητα
4. Επιδείξτε τη θέση συγκόλλησης σε ολόκληρη τη διαδικασία
5. Χρησιμοποίηση του γερμανικού εισαγόμενου ακροφυσίου σταλαγματιάς, υψηλή ακρίβεια
Τυποποιημένη ενότητα δομών μηχανών βασική
1. Ενότητα ψεκασμού
2. Προθέρμανση της ενότητας
3. Ενότητα συγκόλλησης (τυποποιημένη μηχανή με την εσωτερική διάμετρο 6mm ακροφύσιο)
4. Σύστημα μετάδοσης
Αρχή εργασίας: Μετά από το προγραμματισμένο εκ των πρότερων πρόγραμμα των επικεφαλής ελέγχων ψεκασμού ο πίνακας PCB που κινείται προς την οριζόμενη θέση, μόνο τα μέρη που πρέπει να συγκολληθούν ψεκάζεται με τη ροή. Μετά από να ψεκάσει και να προθερμάνει, η ηλεκτρομαγνητική πλατφόρμα αντλιών οδηγεί την ηλεκτρομαγνητική αντλία που κινείται προς την απαραίτητη θέση σύμφωνα με το προετοιμασμένο πρόγραμμα. Ενωμένα στενά μέρη, και έπειτα ενωμένος στενά.

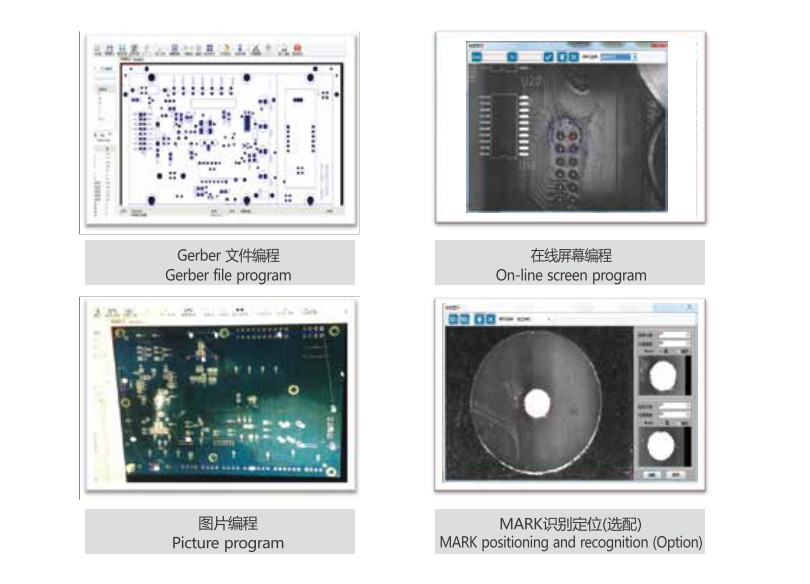

Γρήγορο και κατάλληλο σύστημα προγραμματισμού
| Παράμετροι | Όνομα | Προδιαγραφή |
| Παράμετροι σώματος | Διαστάσεις συσκευών | 2710 (Λ) *1670 (W) *1630 (Χ) |
| Βάρος εξοπλισμού (κλ) | 2000 | |
| Μέγιστο μέγεθος πινάκων PCB | 510 (Λ) *450 (W) | |
| Ελάχιστο μέγεθος πινάκων PCB | 120 (Λ) *50 (W) | |
| Τοπ εκκαθάριση PCB | 120 | |
| Κατώτατη εκκαθάριση PCB | 60 | |
| Πλευρά διαδικασίας PCB | ≥3 | |
| Ύψος ζωνών μεταφορέων επάνω από το έδαφος | 900±20 | |
| Ταχύτητα μεταφοράς PCB | 0.2-10 | |
| Βάρος PCB (κλ) | ≤5 | |
| Πάχος PCB (συμπεριλαμβανομένου του προσαρτήματος) | 1-6 | |
| Διευθετήσιμη σειρά της ζώνης μεταφορέων | 50-450 | |
| Μέθοδος ρύθμισης πλάτους ζωνών μεταφορέων | Ηλεκτρικός | |
| Κατεύθυνση μεταφοράς PCB | Αριστερό στο δικαίωμα | |
| Πίεση αεραγωγού εισαγωγής | 0,6 | |
| Ανεφοδιασμός αζώτου | Παρεχόμενος από τον πελάτη | |
| Πίεση κολπίσκων αζώτου | 0,6 | |
| Κατανάλωση αζώτου | 1.5 | |
| Απαραίτητη αγνότητα αζώτου | >99.999 | |
| Τάση | 380 | |
| Συχνότητα | 50/60 | |
| Μέγιστη κατανάλωση ισχύος | <28 | |
| Μέγιστο ρεύμα | <56 | |
| Περιβαλλοντική θερμοκρασία | ||
| Θόρυβος μηχανών | <65 | |
| Διεπαφή επικοινωνίας | SMEMA | |
| Σύστημα συγκόλλησης | Μέγιστο ταξίδι Χ-άξονα συγκόλλησης | 510 |
| Μέγιστο ταξίδι του άξονα συγκόλλησης Υ | 450 | |
| Μέγιστο ταξίδι άξονα συγκόλλησης Ζ | 60 | |
| Ελάχιστη εξωτερική διάμετρος ακροφυσίων | 5.5 | |
| Εσωτερική διάμετρος ακροφυσίων | 2.5-10 | |
| Μέγιστο ύψος λόφων | 5 | |
| Ικανότητα φούρνων κασσίτερου | Approx.13kg (Sn63Pb)/Approx.12kg (αμόλυβδο) | |
| Μέγιστη θερμοκρασία συγκόλλησης | 330 | |
| Δύναμη θέρμανσης φούρνων κασσίτερου | 1.15 | |
| Προθέρμανση του συστήματος | Προθερμάνετε τη σειρά θερμοκρασίας | <200 |
| Δύναμη θέρμανσης | 24 | |
| Μέθοδος θέρμανσης | Ζεστός αέρας + υπέρυθρες ακτίνες | |
| Η κορυφή προθερμαίνει | Ζεστός αέρας | |
| Σύστημα ψεκασμού | Μέγιστο ταξίδι Χ-άξονα ψεκασμού | 510 |
| Μέγιστο κτύπημα του άξονα ψεκασμού Υ | 450 | |
| Ύψος ψεκασμού | 60 | |
| Ταχύτητα προσδιορισμού θέσης | <400 | |
| Αυτόματη λειτουργία καθαρισμού ακροφυσίων | Έλεγχος προγράμματος | |
| Ικανότητα δεξαμενών ροής | 2 |
Σταθερός και υψηλός - ποιοτική συγκόλληση-ενότητα συγκόλλησης
Χαρακτηριστικά γνωρίσματα και πλεονεκτήματα:
1. Ανεξάρτητες έρευνα και ανάπτυξη της ηλεκτρομαγνητικής αντλίας
2. Σταθερό ύψος λόφων
3. Ειδικό υλικό ακροφύσιο (μπορεί να χρησιμοποιηθεί για 3 μήνες)
4. Το ακροφύσιο είναι εύκολο να αφαιρεσθεί και να αντικαταστήσει
5. Πολύ χαμηλό ποσοστό συντήρησης
6. Διπλό ηλεκτρομαγνητικό σχέδιο αντλιών, η διπλή αποδοτικότητα
7. Αυτόματη ρύθμιση του διπλού διαστήματος ακροφυσίων
8. Η διαδικασία συγκόλλησης μπορεί να καταγραφεί
Χρησιμοποιώντας μια ηλεκτρομαγνητική αντλία, έναντι μιας μηχανικής αντλίας, η ηλεκτρομαγνητική αντλία έχει τις σταθερές αιχμές κυμάτων κατά τη λειτουργία, καμία μηχανική ένδυση της μετακίνησης, και παράγει πολύ λίγα απόβλητα. Επιπλέον, η ενότητα συγκόλλησης υιοθετεί ένα μεγάλης ακρίβειας σύστημα κινήσεων για να εξασφαλίσει την ακρίβεια της διαδικασίας συγκόλλησης. , Ο συνάδελφος συνεργάζεται με την ειδική διαδικασία, η οποία μπορεί πολύ να αποβάλει το φαινόμενο της σύνδεσης κασσίτερου. Από την άποψη της εμπειρίας χρηστών, παρέχει τις κάμερες ελέγχου συγκόλλησης και την αυτόματη ανίχνευση του ύψους κυμάτων, η οποία βελτιώνει πολύ την εμπειρία χρηστών.
Σύστημα μετάδοσης-διαδρομή μετάδοσης
Ενσωματωμένο σύστημα μετάδοσης αλυσίδων και σύστημα μετάδοσης κυλίνδρων. Μεταξύ τους, η ενότητα θέρμανσης εκ νέου και η ενότητα ψεκασμού οδηγούνται από τις αλυσίδες. Η ενότητα συγκόλλησης υιοθετεί την κίνηση κυλίνδρων, η οποία μπορεί πολύ να βελτιώσει την ακρίβεια και την επανάληψη προσδιορισμού θέσης.
Τέλεια προθέρμανση-προθέρμανση της ενότητας
Ο συνδυασμός της ανώτερης και χαμηλότερης προθέρμανσης είναι επίσης τέλειος για την αμόλυβδη συγκόλληση ή πολυστρωματικό PCBs. Η ανώτερη προθέρμανση ζεστού αέρα έχει χρησιμοποιηθεί στη συγκόλληση επανακυκλοφορίας Nitto για πολλά χρόνια, με τη σταθερή απόδοση, μπορεί ομοιόμορφα να διασκορπίσει τη θερμότητα στο PCB. Η χαμηλότερη υπέρυθρη προθέρμανση μπορεί να ανοίξει τους σωλήνες προθέρμανσης στις διαφορετικές περιοχές σύμφωνα με το μέγεθος του PCB για να σώσει την ενέργεια. Συγχρόνως, η ενότητα συγκόλλησης παρέχει επίσης την ανώτερη προθέρμανση ζεστού αέρα, η οποία μπορεί να εξασφαλίσει τη θερμοκρασία προθέρμανσης κατά τη διάρκεια ολόκληρης της διαδικασίας συγκόλλησης και να εγγυηθεί την τέλεια απόδοση της ροής.
εκλεκτική διαδικασία συγκόλλησης
Διαδικασία συγκόλλησης:
1. Μεταφέρετε το PCB στην ενότητα ψεκασμού
2. Οι κινήσεις ψεκασμού ροής προς τη θέση εντολής και ψεκάζουν επιλεκτικά τη θέση που πρέπει να συγκολληθεί
3. Ο ανώτερος ζεστός αέρας και η χαμηλότερη υπέρυθρη ενότητα προθερμαίνουν το PCB
4. Η ηλεκτρομαγνητική αντλία είναι ενωμένη στενά σύμφωνα με την προγραμματισμένη πορεία
5. PCB εξερχόμενο
Ψεκασμός υψηλής ακρίβειας-ενότητα ψεκασμού
Η τυποποιημένη μηχανή υιοθετεί το ακροφύσιο πτώσης ακρίβειας που εισάγεται από τη Γερμανία, η διάμετρος του ακροφυσίου είναι 130μm, το οποίο μπορεί ομοιόμορφα να ψεκάσει τη ροή στην απαραίτητη περιοχή ένωσης. Η ελάχιστη περιοχή ψεκασμού είναι 3mm, σώζοντας τουλάχιστον τη ροή 90% έναντι του παραδοσιακού ψεκασμού. Σύμφωνα με τις ανάγκες των χρηστών, στην περίπτωση της χαμηλής ακρίβειας του μεγέθους περιοχής ψεκασμού, τα ακροφύσια ψεκασμού παρέχονται επίσης για να καταστήσουν τη διαδικασία ψεκασμού γρηγορότερη.
Όλες οι μετακινήσεις ενότητας οδηγούνται από τα ιδιωτικές ενδύματα και τις βίδες σφαιρών, η διαδικασία μετακίνησης είναι ομαλή και σταθερή, και η επανάληψη μπορεί να φθάσει σε 0.05mm.
